使用流体	空気、水（条件有※）、その他薬品など（条件有※）
最高使用圧力	1.0MPa
使用真空圧力	-100kPa
使用温度範囲	-5～+150℃（凍結なきこと）

警告

※）使用流体が水、液体の時は、下記の条件を必ず守ってください。
1. 水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えてご使用ください。
2. 異物や汚染物が混入していない日本国内の一般水道水は使用可能です。その他の水を使用の場合は実機評価にてご確認ください。
3. 水、液体使用の際は、インサートリングを必ず使用してください。
4. 薬品、混合ガスなどにつきましては使用条件により日本ピスコ仕様の適合が異なる場合がありますので確認の上ご使用ください。

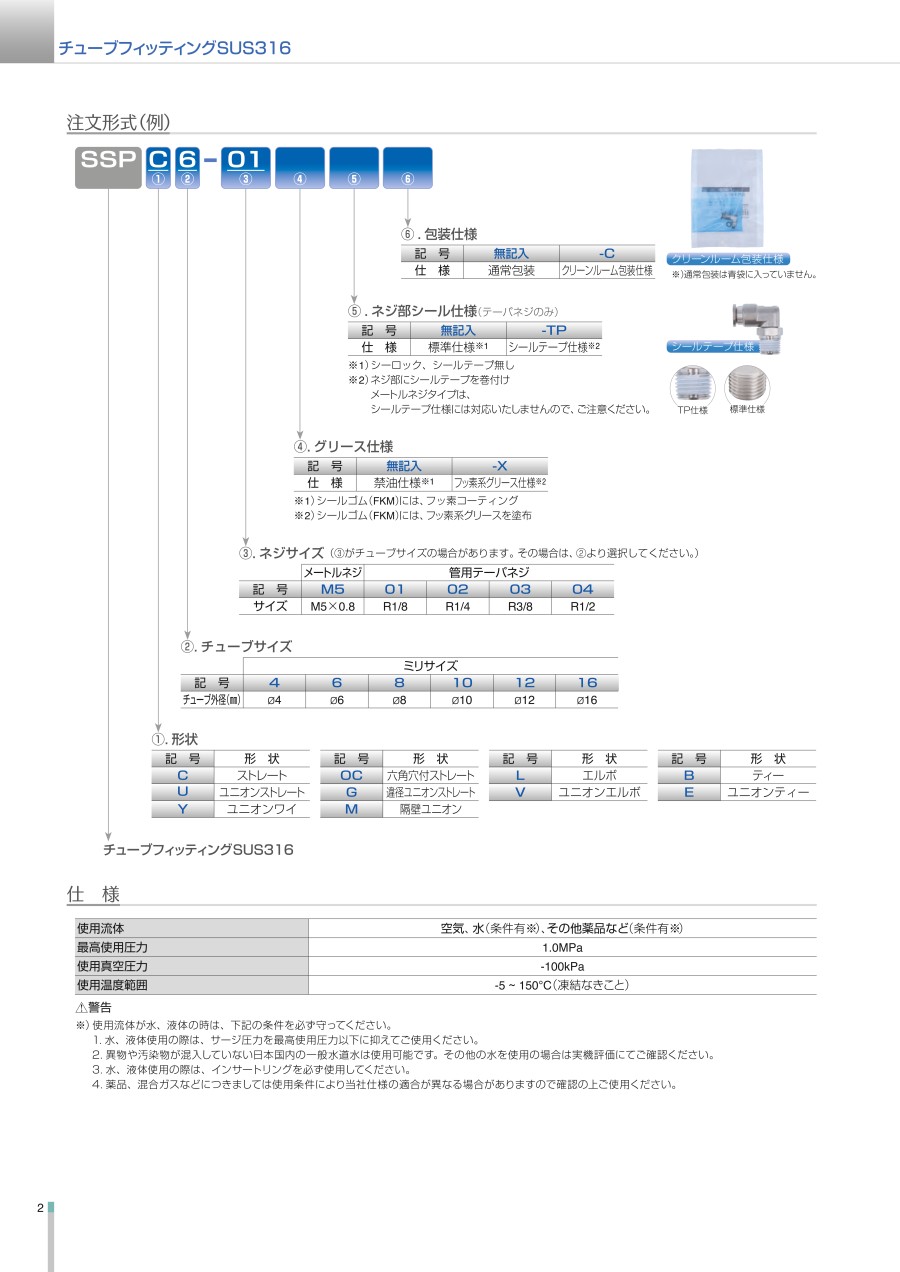

耐腐蝕用 SUS316継手新タイプ SSPG（違径ユニオンストレート）製品仕様02

クリーンルーム包装仕様
※通常包装は青袋に入っていません。

規格表

単位：mm

型番	チューブ外径 φD1	チューブ外径 φD2	B	φP	チューブエンド C1	チューブエンド C2	質量（g）	オリフィス径（φmm）
SSPG6-4（4）（6）	6	4	32.7	12	16.8	14.9	14	2.5
SSPG8-6（4）（6）	8	6	35.6	14	17.8	16.8	19	4
SSPG10-8（4）（6）	10	8	38.5	17	19.7	17.8	27	6
SSPG12-10（4）（6）	12	10	44	20	23.3	19.7	44	7.5
SSPG16-12（4）（6）	16	12	48.3	24	24	23.3	61	10

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

適用チューブ外径2

(φ)

包装仕様

潤滑油仕様

最小発注数量

6	4	通常包装仕様	禁油仕様	10個
8	6	通常包装仕様	禁油仕様	10個
8	6	クリーンルーム包装仕様	禁油仕様	10個
10	8	通常包装仕様	禁油仕様	10個

通常単価(税別) (税込単価)	通常出荷日

2,149円 ( 2,364円 )	7日目
2,434円 ( 2,677円 )	7日目
2,342円 ( 2,576円 )	9日目
2,717円 ( 2,989円 )	7日目

詳細情報

基本情報

基本情報

【特長】
・従来品と比較し小型化に成功
・ロック爪の採用により、チューブ開放時の操作性が大幅に向上
・使用部材は全て禁油仕様また、食品衛生法に適合

ご注意

本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

耐腐蝕用 SUS316継手新タイプ SSPG（違径ユニオンストレート）のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品耐腐蝕用 SUS316継手新タイプ SSPG（違径ユニオンストレート）	耐腐蝕用 SUS316継手新タイプ SSPU（ユニオンストレート）	耐腐蝕用 SUS316継手新タイプ SSPC（ストレート）	耐腐蝕用 SUS316継手新タイプ SSPE（ユニオンティー）	耐腐蝕用 SUS316継手新タイプ SSPY（ユニオンワイ）	耐腐蝕用 SUS316継手新タイプ SSPM（隔壁ユニオン）
メーカー	日本ピスコ	日本ピスコ	日本ピスコ	日本ピスコ	日本ピスコ	日本ピスコ
通常価格	2,149円-	1,978円 -	1,381円 -	3,188円 -	2,592円 -	2,601円 -
通常出荷日	7日目〜	7日目〜	7日目〜	7日目〜	7日目〜	7日目〜
本体材質	SUS316	SUS316	SUS316	SUS316	SUS316	SUS316
シール材材質	FKM	FKM	FKM	FKM	FKM	FKM
周囲温度(℃)	-5::150	-5::150	-5::150	-5::150	-5::150	-5::150
使用流体	水 / 空気 / 薬品・溶剤	水 / 空気 / 薬品・溶剤	水 / 空気 / 薬品・溶剤	水 / 空気 / 薬品・溶剤	水 / 空気 / 薬品・溶剤	水 / 空気 / 薬品・溶剤
継手種類	ユニオン違径	ユニオン同径	ねじ取付方向	ユニオン同径	ユニオン同径	ユニオン同径
