レイマック（旧：イマック）

マルチポジションリング照明（拡散光） IMAR-Dシリーズ

カタログ |

通常単価(税別): 53,659円～120,976円

税込単価: 59,025円～133,074円

通常出荷日：10日目～15日目

高さを変えれば、活撮自在。【特長】・照射距離を変えることで幅広い用途に対応可能・これ1台でハイアングル...

よく一緒に見られています

レイマック（旧：イマック）

通常出荷日：10 日目～

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

IMAR-55□

IMAR-80□

IMAR-110□

IMAR-130□

IMAR-200□

製品仕様

高輝度仕様
高輝度LEDを高密度に実装したことにより均一で非常に明るいリング照明を実現。また、特殊拡散板の採用によりLED素子の写りこみがない拡散光の照射が可能。
放熱フィン：オリジナル放熱構造により放熱性を飛躍的にアップ。

型番	発光色	消費電力（W）	入力電圧	SAG（※）	適用電源
IMAR-55□	DR	5	DC12V	D3	ILP-30M2 IDGBシリーズその他、オーバードライブ電源など
	DW	6		B8
	DB	5.5		A6
IMAR-80□	DR	10		AC
	DW	11		A0
	DB	10		8F
IMAR-110□	DR	15		AF
	DW	17		A4
	DB	15		92
IMAR-130□	DR	18		A9
	DW	20		9D
	DB	18		8C
IMAR-200□	DR	29		A6
	DW	30		A6
	DB	29		95

★型番表の□には、発光色（DR=赤、DW=白、DB=青）が入ります。

※ SAGとはSAG電源における最大電圧設定値です。

商品特長詳細

オーバードライブ時の光量比較（参考値）定常発光時を100%として比較

オーバードライブにより、2.2～3.6倍の光量を得ることが可能です。

型番リスト

表示件数

型番

発光色

外形寸法 D（範囲）

(mm)

外形寸法 D

(mm)

消費電力（範囲）

(W)

消費電力

(W)

センター穴寸法 d（範囲）

(mm)

センター穴寸法 d

(mm)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

セット内容

最小発注数量

ブルー	50.1～80	55	5.1～6	5.5	5～20	18	15.1～20	20	本体のみ	1個
レッド	50.1～80	55	4.1～5	5	5～20	18	15.1～20	20	本体のみ	1個
ホワイト	50.1～80	55	5.1～6	6	5～20	18	15.1～20	20	本体のみ	1個
ブルー	50.1～80	80	8.1～10	10	30.1～40	36	20.1～30	27.5	本体のみ	1個
レッド	50.1～80	80	8.1～10	10	30.1～40	36	20.1～30	27.5	本体のみ	1個
ホワイト	50.1～80	80	10.1～20	11	30.1～40	36	20.1～30	27.5	本体のみ	1個
ブルー	100.1～130	110	10.1～20	15	50.1～70	66	20.1～30	27.5	本体のみ	1個
レッド	100.1～130	110	10.1～20	15	50.1～70	66	20.1～30	27.5	本体のみ	1個
ホワイト	100.1～130	110	10.1～20	17	50.1～70	66	20.1～30	27.5	本体のみ	1個
ブルー	100.1～130	130	10.1～20	18	70.1～100	86	20.1～30	27.5	本体のみ	1個
レッド	100.1～130	130	10.1～20	18	70.1～100	86	20.1～30	27.5	本体のみ	1個
ホワイト	100.1～130	130	10.1～20	20	70.1～100	86	20.1～30	27.5	本体のみ	1個

通常単価(税別) (税込単価)	通常出荷日

58,537円 ( 64,391円 )	10日目
53,659円 ( 59,025円 )	10日目
58,537円 ( 64,391円 )	10日目
88,781円 ( 97,659円 )	10日目
69,269円 ( 76,196円 )	15日目
88,781円 ( 97,659円 )	10日目
113,171円 ( 124,488円 )	15日目
103,415円 ( 113,757円 )	15日目
101,854円 ( 112,039円 )	10日目
120,976円 ( 133,074円 )	15日目
108,293円 ( 119,122円 )	15日目
120,976円 ( 133,074円 )	10日目

詳細情報

基本情報

基本情報

高さを変えれば、活撮自在。
【特長】
・照射距離を変えることで幅広い用途に対応可能
・これ1台でハイアングルからローアングルまで、細かいポジションからの照射で外観検査・印字検査・欠陥検査が可能
・どのポジションからの照射でも照射エリアに中抜けが発生しない万能リング照明
・拡散照明でありながら高速検査や高倍率検査に対応できる高照度化を実現
・サイズは外径Ф55mm、Ф80mm、Ф110mm、Ф130mm、Ф200mmの5機種
・発光色は白・赤・青をラインアップ

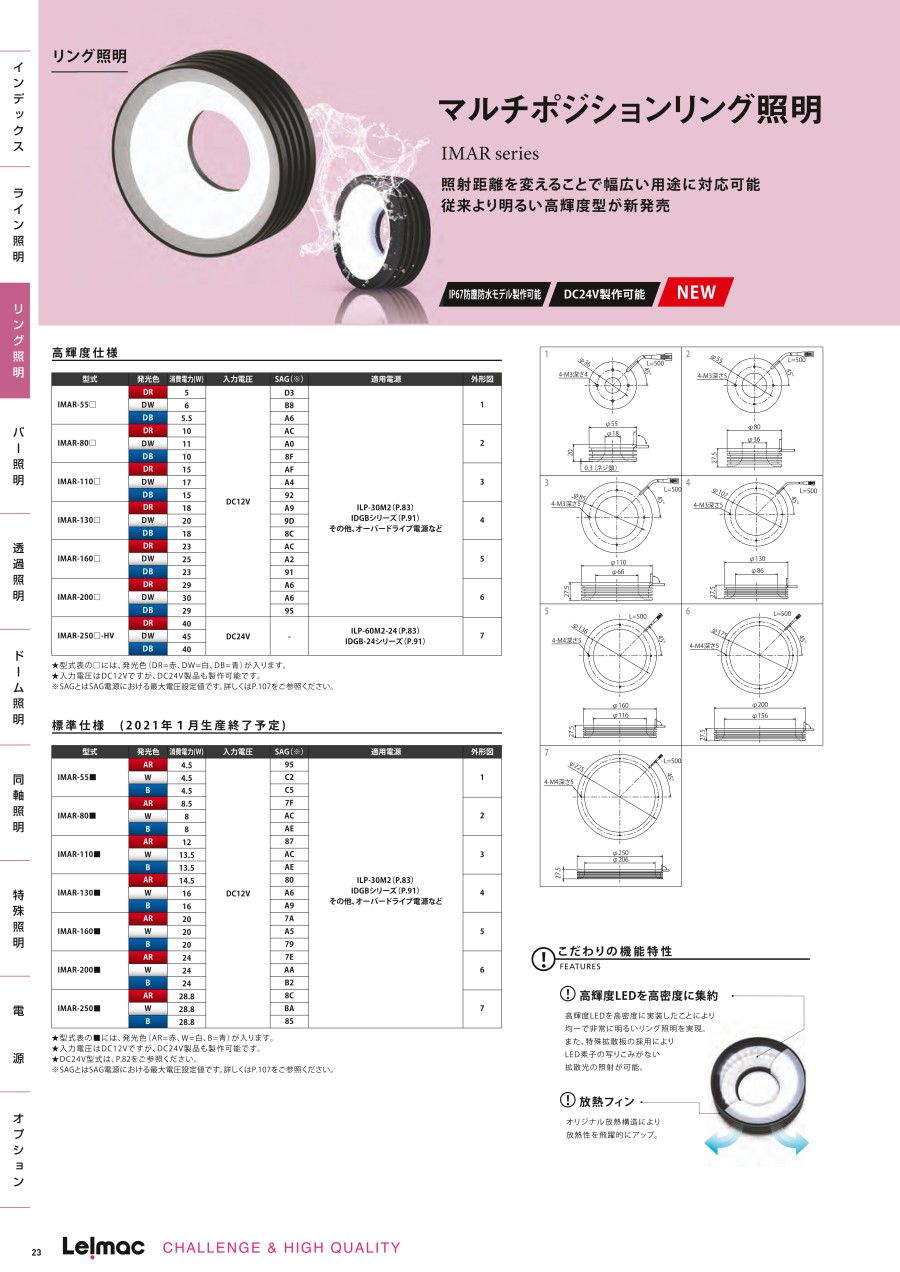

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
