自動散水用樹脂製電磁弁GSV2
- 数量スライド割引
- 通常単価(税別)
- 15,115円～22,985円
- 税込単価
- 16,627円～25,284円
【特長】・ユニオン接続・緑地、施設園芸、公園、都市緑化散水用・連続通電、ラッチ...
詳細情報を確認する- 使用流体
- 水
- 種類
- 電磁式
- 切換の種類
- 2ポートノーマルクローズ
- 使用環境
- 標準
- 駆動の種類
- パイロット式
- 使用温度範囲 (℃)
- 4::40
- ボディ材質
- 樹脂
- 作動方式
- スプリングリターン
未確定：候補が40型番あります。
商品情報
外形図
製品仕様
| 項目 | GSV2-20※ | GSV2-25※ | GSV2-40※ | GSV2-50※ | |
|---|---|---|---|---|---|
| 使用流体 | 水・農業用水・希釈農薬・液肥etc ※接液部の材質を腐食させない流体に限ります。 | ||||
| 最高使用圧力 MPa | 0.75 | ||||
| 作動圧力差範囲 MPa | 0.03～0.75 | ||||
| 耐圧 MPa | 1.5 | ||||
| 流体温度 ℃ | 4～40 | ||||
| 周囲温度 ℃ | 0～50 | ||||
| 弁座漏れ cm3/min | 0.1以下（水にて） | ||||
| オリフィス径 mm | 25 | 52 | |||
| Cv値 | 11 | 13 | 42 | 45 | |
| 取付姿勢 | コイル部を上にした水平配管、もしくはOUTポートを上にした垂直配管で使用してください | ||||
| 呼び径 | 20 | 25 | 40 | 50 | |
| ボディ部材質 | PP | ||||
| 質量 kg | 接続:U | 1 | 1 | 1.8 | 1.9 |
| 接統:A | 1.5 | 1.5 | 3.3 | 2.9 | |
| 駆動方式・電圧 | 連続通電式:DC24V、AC24・100・200V（50/60Hz）、ラッチパルス信号式:P（電圧選択不要） | ||||
| 消費電力 W | ACタイプ/2.5、DCタイプ/3 | ||||
| 耐熱クラス | B（JIS C 4003） | ||||
| 漏洩電流 mA | 6以下/AC24V、1.9以下/AC100V、0.7以下/AC200V、4以下/DC24V | ||||
部品リスト
| 品番 | 部品名称 | 材質 | 品番 | 部品名称 | 材質 |
|---|---|---|---|---|---|
| 1 | コア組立 | SUS | 8 | ダイアフラ厶組立 | NBR、PP、SUS |
| 2 | コイル組立 | - | 9 | ボディ | PP |
| 3 | コアA・B | SUS | 10 | ユニオンナット | PP |
| 4 | ブランジャ | SUS、NBR | 11 | ユニオンエンド | PVC（HITS）、SUS |
| 5 | 手動ニードル | PP | 12 | パイロツトフィルタ | PP、SUS |
| 6 | 流量調整ハンドル | PP | 13 | リングプレート | SUS（ラッチ形のみ） |
| 7 | スプリング | SUS | 14 | マグネット | DPM-2（ラッチ形のみ） |
規格表
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,115円 ( 16,627円 ) | 12日目 |
15,115円 ( 16,627円 ) | 12日目 |
15,115円 ( 16,627円 ) | 12日目 |
15,115円 ( 16,627円 ) | 12日目 |
16,595円 ( 18,255円 ) | 12日目 |
16,300円 ( 17,930円 ) | 12日目 |
18,256円 ( 20,082円 ) | 9日目 |
18,256円 ( 20,082円 ) | 12日目 |
16,300円 ( 17,930円 ) | 7日目 |
19,025円 ( 20,928円 ) | 12日目 |
15,115円 ( 16,627円 ) | 12日目 |
16,929円 ( 18,622円 ) | 7日目 |
15,115円 ( 16,627円 ) | 12日目 |
15,115円 ( 16,627円 ) | 12日目 |
16,372円 ( 18,009円 ) | 12日目 |
16,300円 ( 17,930円 ) | 12日目 |
17,441円 ( 19,185円 ) | 7日目 |
16,300円 ( 17,930円 ) | 12日目 |
16,300円 ( 17,930円 ) | 7日目 |
17,780円 ( 19,558円 ) | 12日目 |
19,342円 ( 21,276円 ) | 12日目 |
22,235円 ( 24,459円 ) | 12日目 |
19,853円 ( 21,838円 ) | 12日目 |
19,853円 ( 21,838円 ) | 12日目 |
18,115円 ( 19,927円 ) | 12日目 |
20,976円 ( 23,074円 ) | 12日目 |
22,340円 ( 24,574円 ) | 12日目 |
19,333円 ( 21,266円 ) | 12日目 |
22,985円 ( 25,284円 ) | 7日目 |
19,600円 ( 21,560円 ) | 12日目 |
17,857円 ( 19,643円 ) | 12日目 |
19,174円 ( 21,091円 ) | 7日目 |
19,853円 ( 21,838円 ) | 12日目 |
19,312円 ( 21,243円 ) | 12日目 |
16,719円 ( 18,391円 ) | 12日目 |
19,413円 ( 21,354円 ) | 12日目 |
18,560円 ( 20,416円 ) | 7日目 |
22,985円 ( 25,284円 ) | 7日目 |
20,008円 ( 22,009円 ) | 7日目 |
18,214円 ( 20,035円 ) | 12日目 |

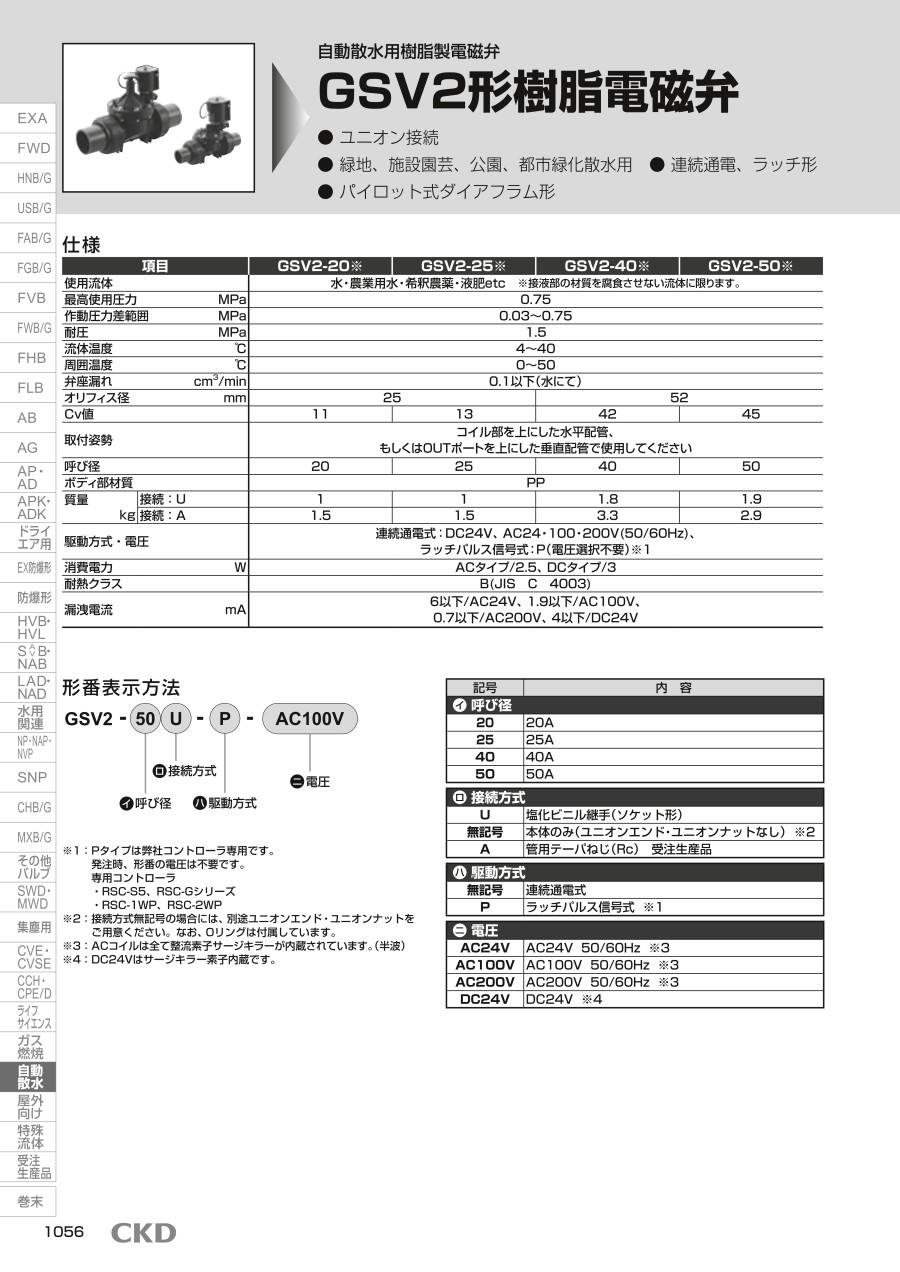

カタログ
