ＣＫＤ

自動散水用樹脂製電磁弁GSV

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 16,152円～20,541円

税込単価: 17,767円～22,595円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

自動散水用樹脂製電磁弁GSV2

通常価格(税別)： 15,115円 (税込価格：16,627円)

通常出荷日：7 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

自動散水コントローラ RSVシリーズ

通常価格(税別)： 28,724円 (税込価格：31,596円)

通常出荷日：3 日目～

【特長】・緑地、施設園芸、公園、都市緑化散水用・連続通電、ラッチ形・パイロット...

詳細情報を確認する

使用流体
水
種類
電磁式
接続種類
Rc
使用環境
標準
駆動の種類
パイロット式
ボディ材質
樹脂

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

項目	GSV-25A-25	GSV-50A-25
使用流体	水・農業用水・稀釈農薬・液肥etc ※接液部の材質を腐食させない流体に限ります。
最高使用圧力 MPa	0.5
作動圧力差 MPa	0.03～0.5
耐圧力（水圧） MPa	1.5
流体温度 ℃	4～40（但し凍結のないこと）
周囲温度 ℃	0～50
弁座漏れ cm³/min	0.1以下（水にて）
オリフィス径 mm	25	50
Cv値	10.4	42
取付姿勢	コイル部を上に取り付けてください。
接続口径	Rc1相当	Rc2相当
ボディ部材質	PP（ポリプロピレン）
質量 kg	1	1.6
駆動方式・電圧	連続通電式:DC24V、AC24・100・200V（50/60Hz）ラッチパルス信号式:P（電圧選択不要）※1
消費電力 W	ACタイプ/2.5、DCタイプ/3
耐熱クラス	クラス130（B）（JIS C 4003）
漏れ電流 mA	6以下/AC24V、1.9以下/AC100V、0.7以下/AC200V、4以下/DC24V

部品リスト

品番	部品名称	材質	品番	部品名称	材質
1	コア組立	SUS430	7	ボディ	PP
2	コイル	-	8	パイロットフィルタ	PP、SUS
3	コアA・B	SUS430	9	手動ニードル	PP
4	プランジャ	K-M31	10	流量調整ハンドル	PP
5	スプリング	SUS304	11	リングプレート	SUS430（ラッチ形のみ）
6	ダイアフラ厶組立	NBR、PP、SUS	12	マグネット	DPM-2（ラッチ形のみ）

（注）品番（1）、（4）～（10）の部品が接液部となります。

性質性能情報・試験情報

流量特性

型番リスト

表示件数

型番

配管ねじの呼び	駆動方式	電圧	最小発注数量

1	連続通電式	AC24V	1個
1	連続通電式	DC24V	1個
1	ラッチパルス信号式	-	1個
2	連続通電式	AC24V	1個
2	連続通電式	AC100V	1個
2	連続通電式	AC200V	1個
2	ラッチパルス信号式	-	1個

通常単価(税別) (税込単価)	通常出荷日

16,152円 ( 17,767円 )	9日目
16,152円 ( 17,767円 )	9日目
17,632円 ( 19,395円 )	12日目
19,927円 ( 21,920円 )	9日目
20,273円 ( 22,300円 )	9日目
20,541円 ( 22,595円 )	7日目
19,669円 ( 21,636円 )	12日目

詳細情報

基本情報

基本情報

【特長】
・緑地、施設園芸、公園、都市緑化散水用
・連続通電、ラッチ形
・パイロット式ダイアプラム形

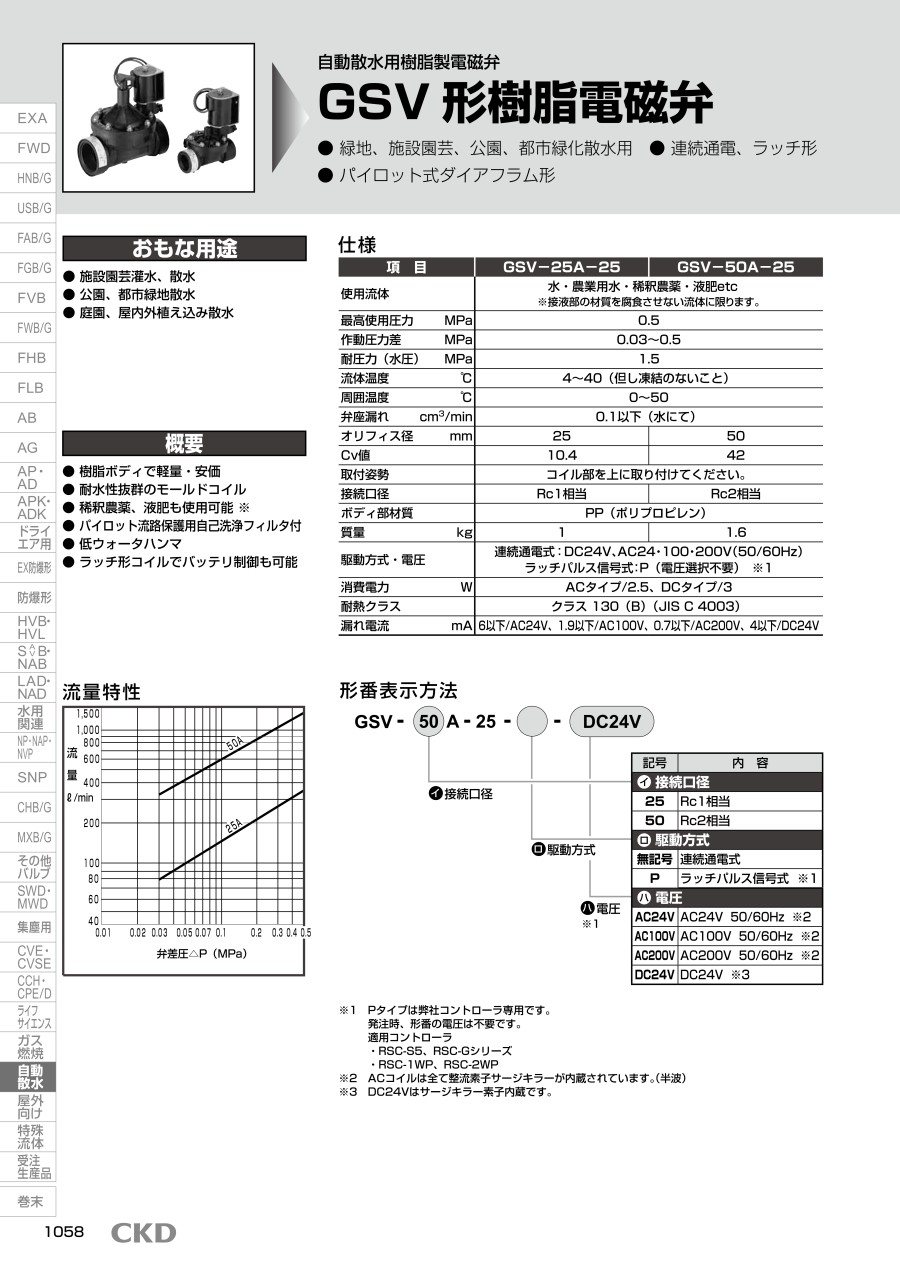

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
