イマオコーポレーション

シールワッシャーHD（ハイジェニックデザイン）仕様（HD-SW）

カタログ |

通常単価(税別): 824円～2,427円

税込単価: 906円～2,670円

【特長】・適用ハイジェニック製品と併用すれば、製品取付面の隙間を無くし衛生的に...

種類
シールワッシャ

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

タイプ	ワッシャー	パッキン
HD-SW-BK HD-SW-WH	SUS316L	エチレンプロピレンジエンゴム
HD-SW-BL	SUS316L	ふっ素ゴム

パッキン：黒		パッキン：白		パッキン：青		適用ハイジェニック製品
型番	質量（g）	型番	質量（g）	型番	質量（g）	適用ハイジェニック製品
HD-SW04-BK	0.2	HD-SW04-WH	0.2	HD-SW04-BL	0.3	HD-LMK HD-WN HD-WS HD-FKF HD-FKR HD-RH
HD-SW05-BK	0.3	HD-SW05-WH	0.3	HD-SW05-BL	0.3
HD-SW06-BK	0.5	HD-SW06-WH	0.5	HD-SW06-BL	0.6
HD-SW08-BK	0.9	HD-SW08-WH	0.9	HD-SW08-BL	1
HD-SW10-BK	2.1	HD-SW10-WH	2.1	HD-SW10-BL	2.3

技術データ

【使用温度】

HD-SW-BK、HD-SW-WH：max.150℃ min.-40℃
HD-SW-BL：max.200℃ min.-15℃

使用例

型番リスト

表示件数

型番

パッキン色

サイズ

(mm)

最小発注数量

黒	9.7（D）×4.1（d）	1個
青	9.7（D）×4.1（d）	1個
白	9.7（D）×4.1（d）	1個
黒	10.7（D）×5.1（d）	1個
青	10.7（D）×5.1（d）	1個
白	10.7（D）×5.1（d）	1個
黒	13.1（D）×6.1（d）	1個
青	13.1（D）×6.1（d）	1個
白	13.1（D）×6.1（d）	1個
黒	16.9（D）×8.1（d）	1個
青	16.9（D）×8.1（d）	1個
白	16.9（D）×8.1（d）	1個
黒	21.2（D）×10.1（d）	1個
青	21.2（D）×10.1（d）	1個
白	21.2（D）×10.1（d）	1個

通常単価(税別) (税込単価)	通常出荷日

824円 ( 906円 )	3日目
1,789円 ( 1,968円 )	3日目
969円 ( 1,066円 )	3日目
918円 ( 1,010円 )	3日目
1,530円 ( 1,683円 )	3日目
951円 ( 1,046円 )	3日目
851円 ( 936円 )	3日目
1,607円 ( 1,768円 )	3日目
1,089円 ( 1,198円 )	3日目
1,197円 ( 1,317円 )	3日目
2,389円 ( 2,628円 )	3日目
1,276円 ( 1,404円 )	3日目
1,479円 ( 1,627円 )	3日目
2,427円 ( 2,670円 )	3日目
1,479円 ( 1,627円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・適用ハイジェニック製品と併用すれば、製品取付面の隙間を無くし衛生的にシーリングします
・（HD-SW-BK）は、乳業や飲料製造などに最適です
・（HD-SW-WH）は、医薬品製造に最適です
・（HD-SW-BL）は、耐熱性・耐油性が求められる環境に最適です

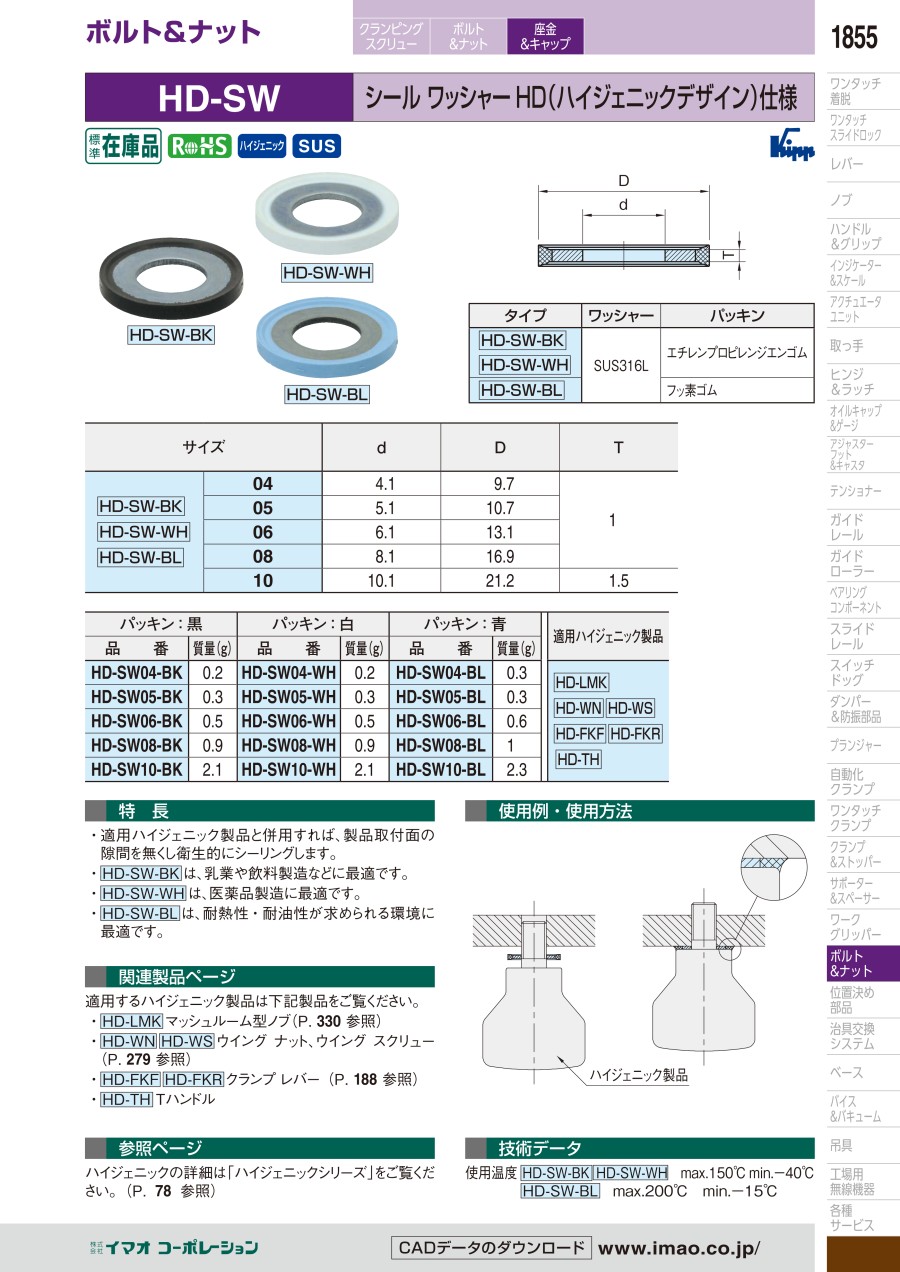

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
