メカニカル部品技術窓口
エンプラ フラット ヒンジ（VD-EFTH）
- 通常単価(税別)
- 680円～867円
- 税込単価
- 748円～954円
【特長】・HACCP対策に有効な青色の樹脂製ヒンジになります。
詳細情報を確認する
未確定：候補が2型番あります。
商品情報
外形図
製品仕様
| タイプ | 本体 | ピン | 旋回角度 | 使用温度 |
|---|---|---|---|---|
| VD-EFTH | ポリアミド（ガラス繊維強化） つや消しシグナルブルー | SUS303 | max.270° | max.80℃ min.-20℃ |
| MD-EFTH | ポリアミド（ガラス繊維強化） つや消しグリーンブルー |
- ヒンジの個数選択は「エンプラヒンジ許容荷重」をご覧ください。（デジタルカタログP.710参照）
規格表
使用例
技術情報・設計アイデア
| 型番 | ラジアル荷重 | アキシアル荷重 | 90°での荷重 | 最大締付トルク（N・m） |
|---|---|---|---|---|
| 破損する荷重Rr（N） | 破損する荷重Ra（N） | 破損する荷重R90（N） | ||
| VD-EFTH4040HH | 1,900 | 1,600 | 1,200 | 3 |
| VD-EFTH5050HH | 3,100 | 2,100 | 2,000 | 5 |
| MD-EFTH4040HH | 1,800 | 1,100 | 950 | 2 |
| MD-EFTH5050HH | 3,000 | 1,900 | 1,200 | 5 |

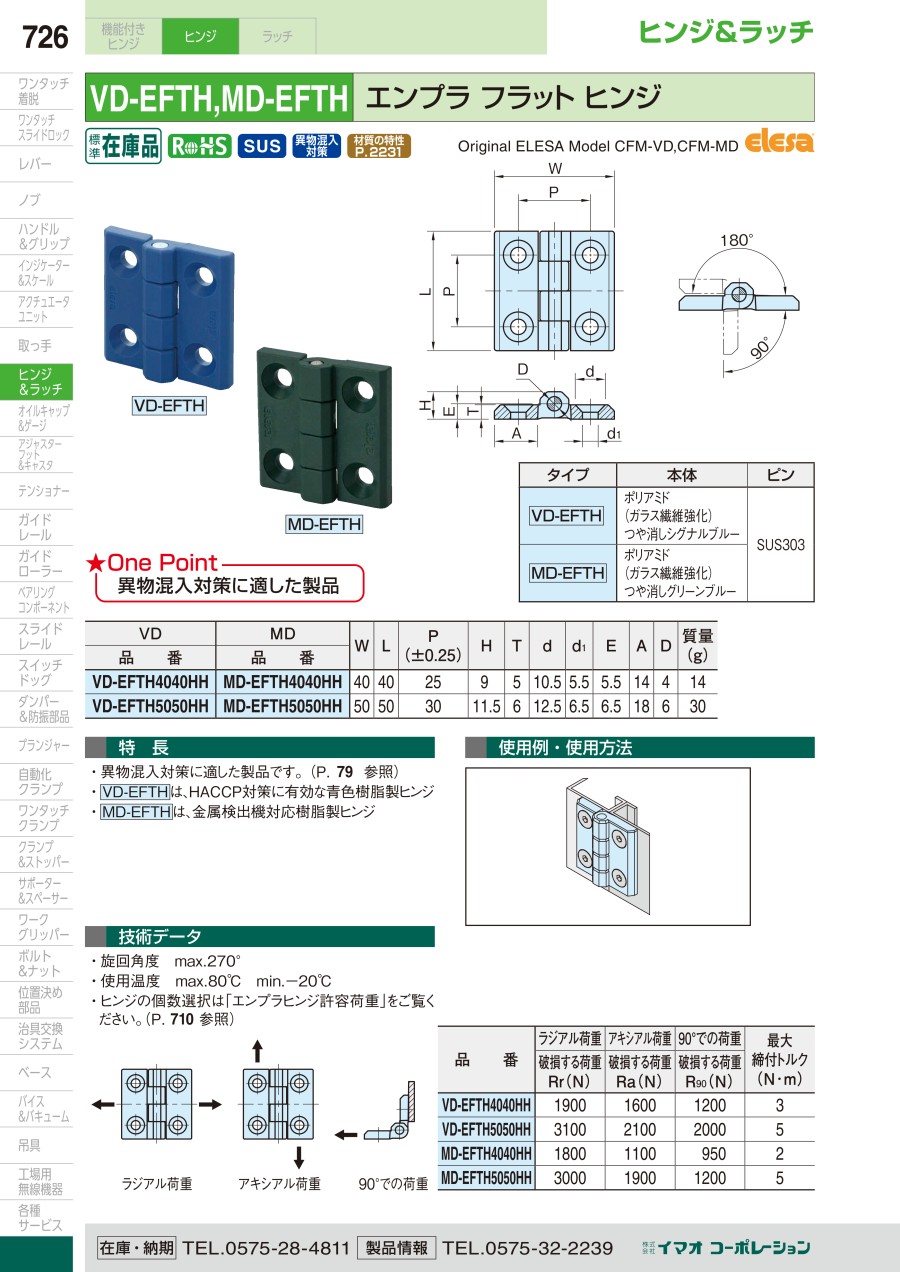

カタログ
エンプラ フラット ヒンジ（VD-EFTH）のレビュー
この商品のレビューはありません
