メカニカル部品技術窓口
絞り込み条件
未確定：候補が2型番あります。
ラッチ取付高さ(mm)
~mm- 18
- 22
タイプ
~mm出荷日
- すべて
- 3日以内
エルゴアーチグリップ（ラッチ付）（EAG-LK）
- 通常単価(税別)
- 4,364円
- 税込単価
- 4,800円
通常出荷日：3日目
【特長】・取っ手とラッチが一体となったエルゴアーチグリップです。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| タイプ | グリップ、ローター | ネジ部 | Oリング | ロッキングナット | カム | キー | 使用温度 | 質量（g） | 付属品 |
|---|---|---|---|---|---|---|---|---|---|
| EAG140LK-18 | ポリアミド （ガラス繊維強化） つや消しブラック | 黄銅 （カドミウム 低減材） | NBR | ZDC1 亜鉛メッキ | SPCC 亜鉛メッキ | ポリアミド つや消し ブラック | max.130℃ min.-30℃ | 163 | キー:1個 |
| EAG140LK-22 | 164 |
使用例
取付方法
1.ドアに穴加工を施します。
2.ハンドルをドアに取付け、ロッキングナットとボルトで固定します。
3.ローターをハンドルにはめ込みます。
4.ワッシャーとタッピンネジで、カムをローターに固定します。
技術情報・設計アイデア
機械強度
| FH［N］ | FV［N］ | LH［J］ | LV［J］ | F1［N］ |
|---|---|---|---|---|
| 2,700 | 1,800 | 10 | 4 | 1,000 |
ハンドルが閉じた状態での牽引荷重
持上げ可能荷重
耐衝撃強さ
FHとFVは通常の作業条件で重量物を持ち上げる場合の破壊点の平均値です。
6.7Nの硬球の落下試験に基づき、破壊点の平均値を記載してあります。
L（J）=P（N）×h（m）
L（J）=P（N）×h（m）
注意・禁止事項
注意事項
高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。

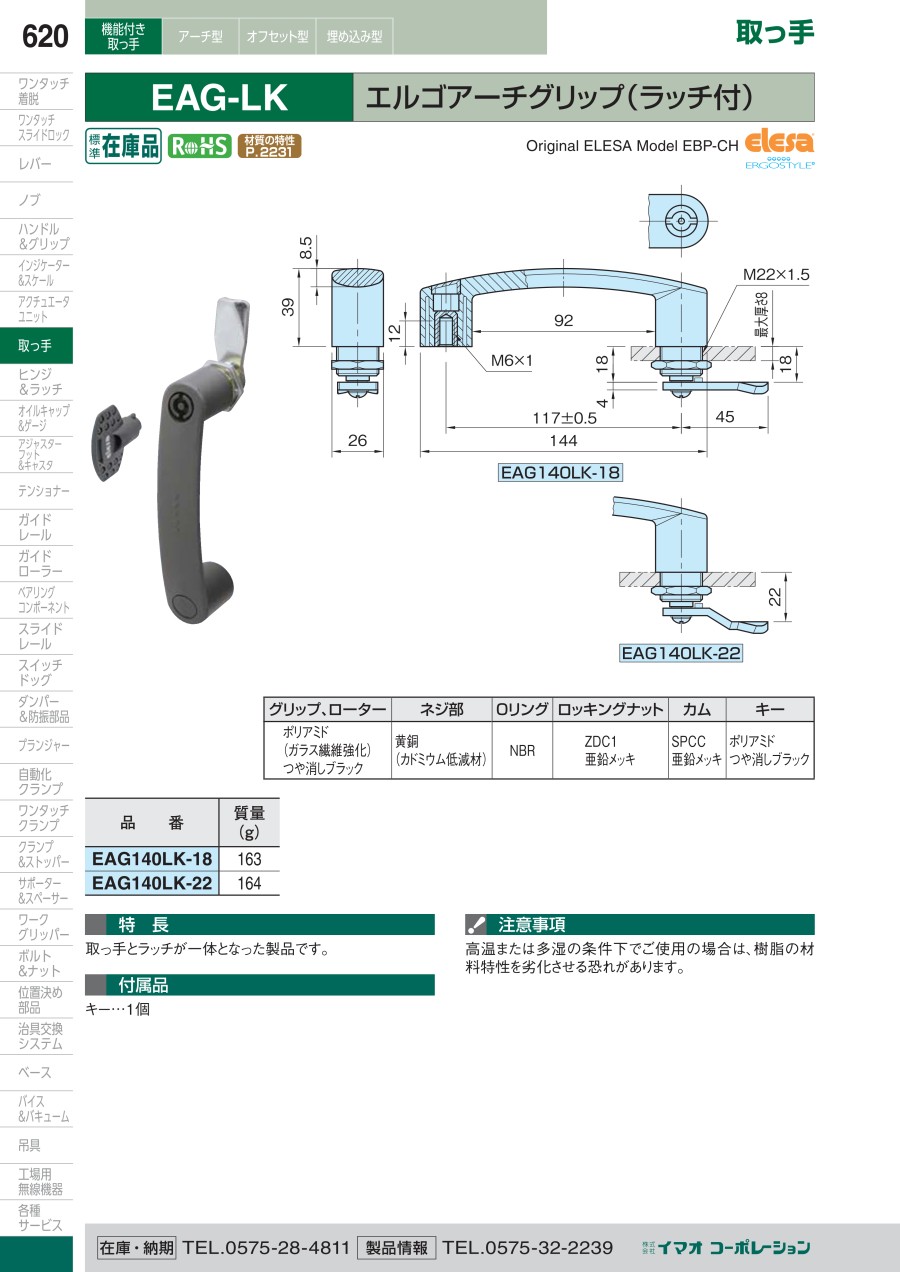

カタログ
エルゴアーチグリップ（ラッチ付）（EAG-LK）のレビュー
この商品のレビューはありません
