クランプ レバーHD（ハイジェニックデザイン）仕様（HD-FKF・HD-FKR）
- 通常単価(税別)
- 10,710円～11,645円
- 税込単価
- 11,781円～12,810円
【特長】・切り欠きやくぼみ等が無い滑らかな表面なため、汚れがつきにくく、清掃し...
詳細情報を確認する
未確定：候補が12型番あります。
商品情報

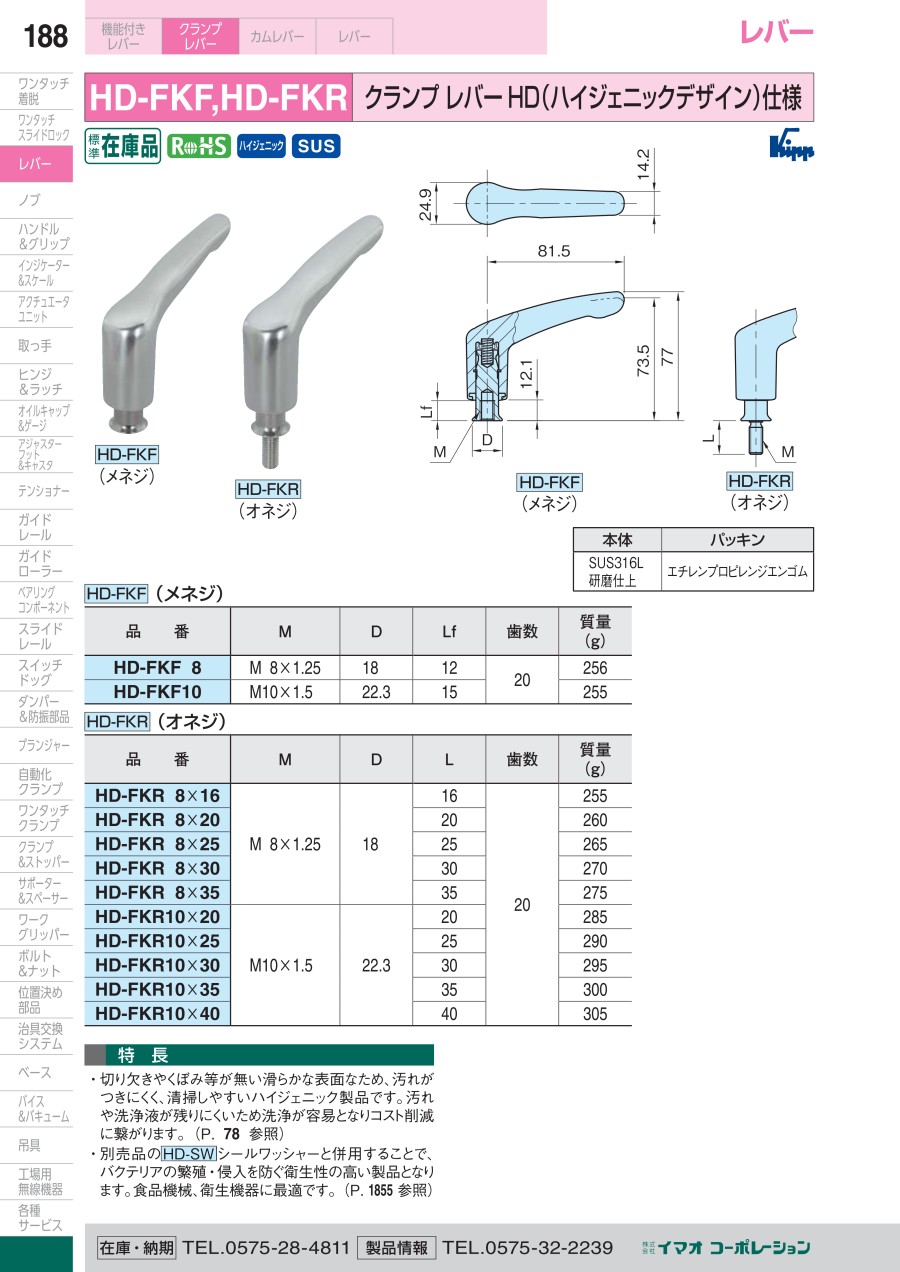

外形図
製品仕様
- 使用温度：max.150℃ min.-40℃
| 本体 | パッキン |
|---|---|
| SUS316L 研磨仕上 | エチレンプロピレンジエンゴム |
規格表
メネジ
| 型番 | M | D | Lf | 歯数 | 質量（g） |
|---|---|---|---|---|---|
| HD-FKF8 | M8×1.25 | 18 | 12 | 20 | 256 |
| HD-FKF10 | M10×1.5 | 22.3 | 15 | 255 |
オネジ
| 型番 | M | D | L | 歯数 | 質量（g） |
|---|---|---|---|---|---|
| HD-FKR8X16 | M8×1.25 | 18 | 16 | 20 | 255 |
| HD-FKR8X20 | 20 | 260 | |||
| HD-FKR8X25 | 25 | 265 | |||
| HD-FKR8X30 | 30 | 270 | |||
| HD-FKR8X35 | 35 | 275 | |||
| HD-FKR10X20 | M10×1.5 | 22.3 | 20 | 285 | |
| HD-FKR10X25 | 25 | 290 | |||
| HD-FKR10X30 | 30 | 295 | |||
| HD-FKR10X35 | 35 | 300 | |||
| HD-FKR10X40 | 40 | 305 |
使用例
- レバーのみがフリー状態ですのでお望みの位置まで回してください。
- レバーを下げるとクランプ出来る状態になります。（歯数20、計算式360°/20=18°18°毎にセレーションがかみ合います）
- 手を離すと内蔵スプリングの力でレバーが上がり、フリー状態になります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,710円 ( 11,781円 ) | 3日目 |
10,880円 ( 11,968円 ) | 3日目 |
10,795円 ( 11,875円 ) | 3日目 |
10,880円 ( 11,968円 ) | 3日目 |
10,965円 ( 12,062円 ) | 3日目 |
11,135円 ( 12,249円 ) | 3日目 |
11,221円 ( 12,343円 ) | 3日目 |
11,135円 ( 12,249円 ) | 3日目 |
11,221円 ( 12,343円 ) | 3日目 |
11,390円 ( 12,529円 ) | 3日目 |
11,560円 ( 12,716円 ) | 3日目 |
11,645円 ( 12,810円 ) | 3日目 |
詳細情報
基本情報
【特長】
・切り欠きやくぼみ等が無い滑らかな表面なため、汚れがつきにくく、清掃しやすいハイジェニック製品です
・汚れや洗浄液が残りにくいため洗浄が容易となりコスト削減に繋がります
・食品機械、衛生機器に最適です
