エルゴ アジャストクランプ レバー（ヘクサロビュラ穴付）（VD-EALA・MD-EALA）
- 通常単価(税別)
- 2,125円～4,080円
- 税込単価
- 2,338円～4,488円
【特長】・異物混入対策に適した製品です・VD-EALAは、HACCP対策に有効...
詳細情報を確認する- レバー 形状
- L字形
- レバー 材質
- ポリアミド（ガラス繊維強化）
- 操作方向
- 左右(回転)
- レバー 機構
- セレーション
- クランプ 方向
- 軸方向
- クランプ 機構
- ねじ機構
- クランプ部 付加機能
- なし
- セレーション 解除方式
- レバー上下運動 / スプリングオン（常時かみ合い/引き上げて解除）
- L字クランプレバー 形状
- 止めネジ式
- ノブ付レバー 形状
- シングルレバー
- 本体・レバー 表面処理
- つや消し仕上げ
未確定：候補が12型番あります。
商品情報
外形図
製品仕様
| タイプ | レバー | ネジ部 | 使用温度 |
|---|---|---|---|
| VD-EALA | ポリアミド（ガラス繊維強化） つや消しシグナルブルー | SUS303 | max.130℃ min.-30℃ |
| MD-EALA | ポリアミド（ガラス繊維強化） つや消しグリーンブルー |
規格表
メネジ
オネジ
使用例
使用方法
レバーを引き上げるとかみ合っていたレバーと
ねじ部のセレーションが外れます。
レバーのみがフリーになりますのでお望みの位置まで
回してください。
手を離すと内蔵スプリングの力でレバーが戻り
クランプ出来る状態になります。
（歯数24の場合、計算式360°/24=15° 15°毎に
セレーションがかみ合います）
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,889円 ( 3,178円 ) | 3日目 |
2,890円 ( 3,179円 ) | 3日目 |
2,975円 ( 3,273円 ) | 3日目 |
3,579円 ( 3,937円 ) | 3日目 |
3,570円 ( 3,927円 ) | 3日目 |
4,080円 ( 4,488円 ) | 3日目 |
2,125円 ( 2,338円 ) | 3日目 |
2,514円 ( 2,765円 ) | 3日目 |
2,550円 ( 2,805円 ) | 3日目 |
2,687円 ( 2,956円 ) | 3日目 |
2,890円 ( 3,179円 ) | 3日目 |
3,400円 ( 3,740円 ) | 3日目 |
詳細情報
基本情報
【特長】
・異物混入対策に適した製品です
・VD-EALAは、HACCP対策に有効な青色樹脂製レバー
・MD-EALAは、金属検出機対応樹脂製レバー
・レバー部全体の曲線デザインが快適な握り感を与えます

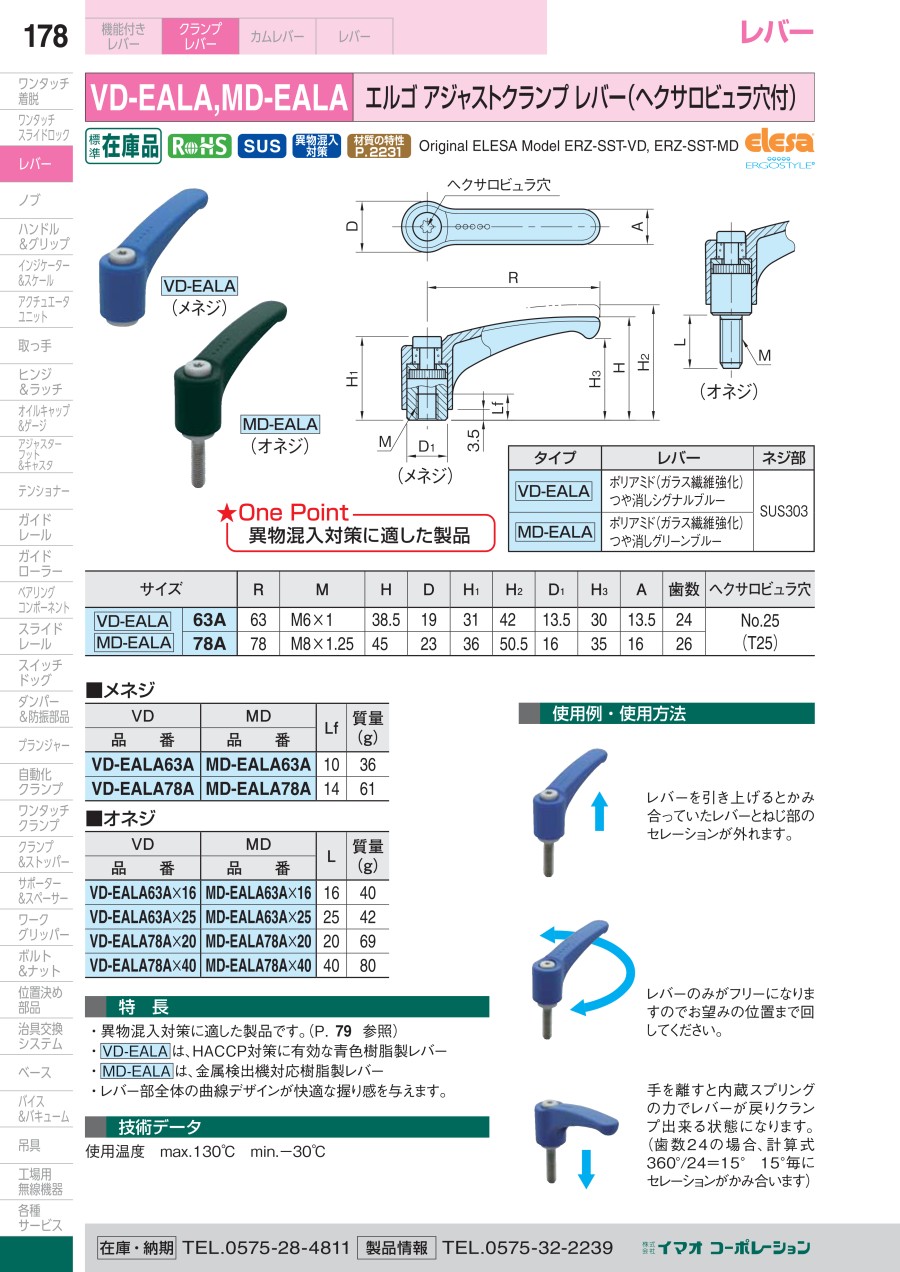

カタログ
