イマオコーポレーション

トライアングルノブ（VD-TRIK・MD-TRIK）

カタログ |

通常単価(税別): 1,010円～1,690円

税込単価: 1,111円～1,859円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

【特長】・異物混入対策に適した製品です・VD-TRIKは、HACCP対策に有効...

本体種類
角形
角型種類
三角形
本体材質
ポリアミド（ガラス繊維強化）
付加機能
なし
側面部加工
なし
止めねじ加工
なし
本体表面処理
なし
取付部材質
SCS13（SUS304相当）
取付部表面処理
なし

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

使用温度：max.130℃ min.-30℃

タイプ	ノブ	メネジ・オネジ
VD-TRIK	ポリアミド（ガラス繊維強化）つや消しシグナルブルー	SUS304
MD-TRIK	ポリアミド（ガラス繊維強化）つや消しグリーンブルー	SUS304

規格表

メネジ

型番		D	M	H	D₁	S	Lf	質量（g）
VD	MD	D	M	H	D₁	S	Lf	質量（g）
VD-TRIK40M8	MD-TRIK40M8	40	M8×1.25	27	16	13.5	13	23
VD-TRIK50M10	MD-TRIK50M10	50	M10×1.5	30	19	15	17	36

オネジ

型番		D	M	H	D₁	S	L	質量（g）
VD	MD	D	M	H	D₁	S	L	質量（g）
VD-TRIK40M8×20	MD-TRIK40M8×20	40	M8×1.25	27	16	13.5	20	28
VD-TRIK40M8×30	MD-TRIK40M8×30	40	M8×1.25	27	16	13.5	30	30
VD-TRIK50M10×30	MD-TRIK50M10×30	50	M10×1.5	30	19	15	30	47
VD-TRIK50M10×40	MD-TRIK50M10×40	50	M10×1.5	30	19	15	40	52

型番リスト

表示件数

型番

取付部の種類

取付部径 (mm) または呼び径

取付部長さL

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

本体高さ H

(mm)

本体色

おねじ先端加工

めねじ・丸穴加工

最小発注数量

めねじ(段付)	M8	13	30.1～40	40	27	つや消しグリーンブルー	-	止まり穴	1個
おねじ(段付)	M8	20	30.1～40	40	27	つや消しグリーンブルー	パット付	-	1個
おねじ(段付)	M8	30	30.1～40	40	27	つや消しグリーンブルー	パット付	-	1個
めねじ(段付)	M10	17	40.1～50	50	30	つや消しグリーンブルー	-	止まり穴	1個
おねじ(段付)	M10	30	40.1～50	50	30	つや消しグリーンブルー	パット付	-	1個
おねじ(段付)	M10	40	40.1～50	50	30	つや消しグリーンブルー	パット付	-	1個
めねじ(段付)	M8	13	30.1～40	40	27	つや消しシグナルブルー	-	止まり穴	1個
おねじ(段付)	M8	20	30.1～40	40	27	つや消しシグナルブルー	パット付	-	1個
おねじ(段付)	M8	30	30.1～40	40	27	つや消しシグナルブルー	パット付	-	1個
めねじ(段付)	M10	17	40.1～50	50	30	つや消しシグナルブルー	-	止まり穴	1個
おねじ(段付)	M10	30	40.1～50	50	30	つや消しシグナルブルー	パット付	-	1個
おねじ(段付)	M10	40	40.1～50	50	30	つや消しシグナルブルー	パット付	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,376円 ( 1,514円 )	3日目
1,105円 ( 1,216円 )	3日目
1,198円 ( 1,318円 )	3日目
1,690円 ( 1,859円 )	3日目
1,471円 ( 1,618円 )	3日目
1,564円 ( 1,720円 )	3日目
1,105円 ( 1,216円 )	3日目
1,010円 ( 1,111円 )	3日目
1,012円 ( 1,113円 )	3日目
1,376円 ( 1,514円 )	3日目
1,292円 ( 1,421円 )	3日目
1,292円 ( 1,421円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・異物混入対策に適した製品です
・VD-TRIKは、HACCP対策に有効な青色樹脂製ノブ
・MD-TRIKは、金属検出機対応の樹脂製ノブ
・ノブ裏面は汚れの目詰りがないフラット形状です
・製品材質は樹脂とSUSのため、頻繁な洗浄サイクルにさらされる環境でも使用可能です

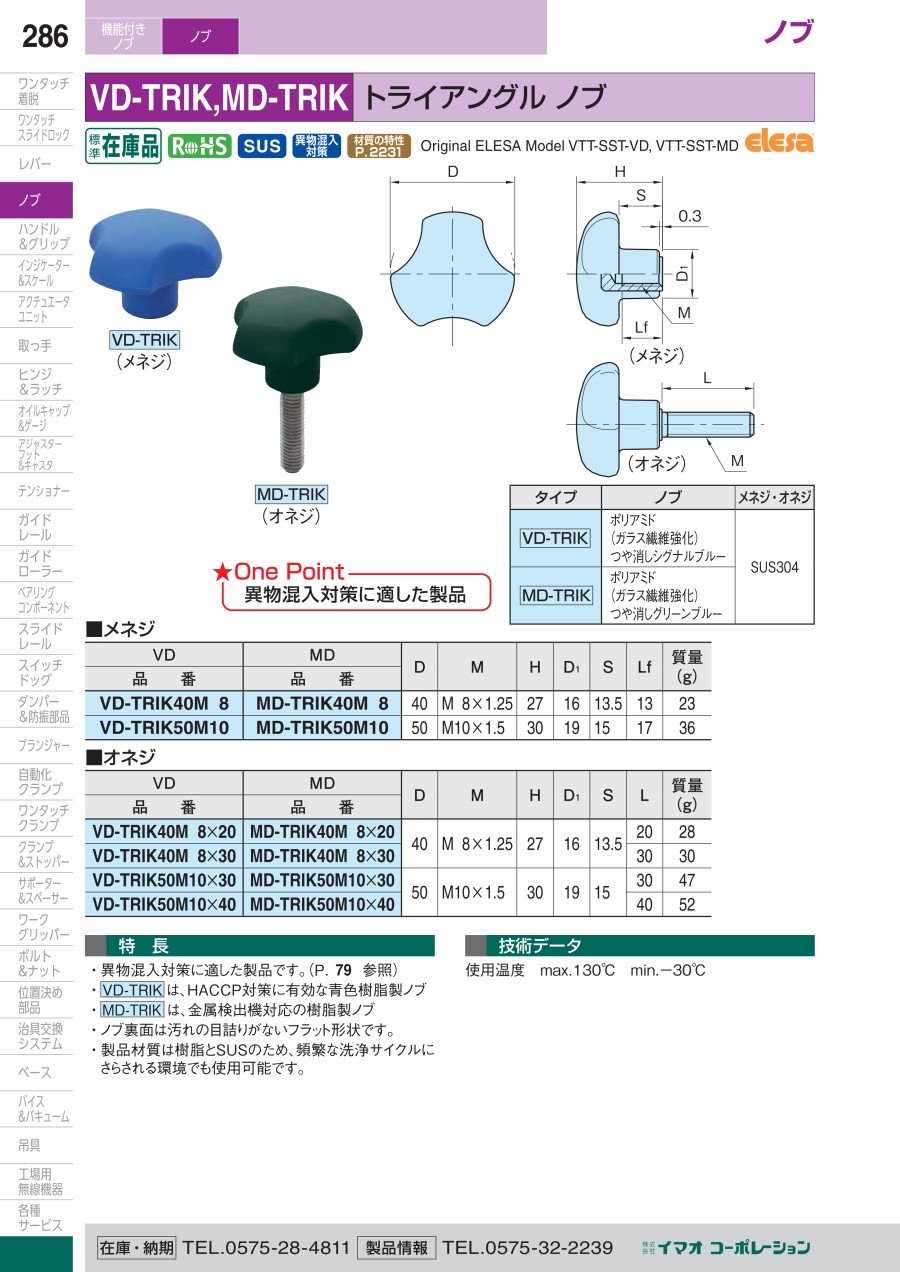

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
