イマオコーポレーション

アルミヒンジ（薄型ドア用）（AHT）

カタログ |

数量スライド割引

通常単価(税別): 3,006円～4,073円

税込単価: 3,307円～4,480円

【特長】・旋回角度：max.185°・使用温度：-40～+100℃

種類
平蝶番
材質
アルミ
表面処理
アルマイト
付属品
ナベ小ネジ（SUS製）M5×0.8-10L…2本、タッピンネジ（SUS製）4.8×15.9…2本

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

付属品

ナベ小ネジ（SUS製） M5×0.8-10L・・・2本
タッピンネジ（SUS製） 4.8×15.9・・・2本

本体	ピン	ガイドブッシュ
A6063 アルマイト処理つや消しブラックつや消しナチュラル	SUS304	ポリアミド

規格表

型番		L	P	質量（g）
ブラック	ナチュラル	L	P	質量（g）
AHT50B	AHT50N	50	33	94
AHT70B	AHT70N	70	50	132
AHT90B	AHT90N	90	70	170

使用例

本体側を取付ける際のボルトは、お客様にてご用意ください。
ねじ込みにて取付ける場合は、付属のタッピンネジをご使用ください。

型番リスト

表示件数

型番

高さ

(mm)

取付穴ピッチ

(mm)

カラー

最小発注数量

50	33	ブラック	1個
50	33	ナチュラル	1個
70	50	ブラック	1個
70	50	ナチュラル	1個
90	70	ブラック	1個
90	70	ナチュラル	1個

通常単価(税別) (税込単価)	通常出荷日

3,289円 ( 3,618円 )	3日目
3,006円 ( 3,307円 )	3日目
3,588円 ( 3,947円 )	3日目
3,297円 ( 3,627円 )	3日目
4,073円 ( 4,480円 )	3日目
3,782円 ( 4,160円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・旋回角度：max.185°
・使用温度：-40～+100℃

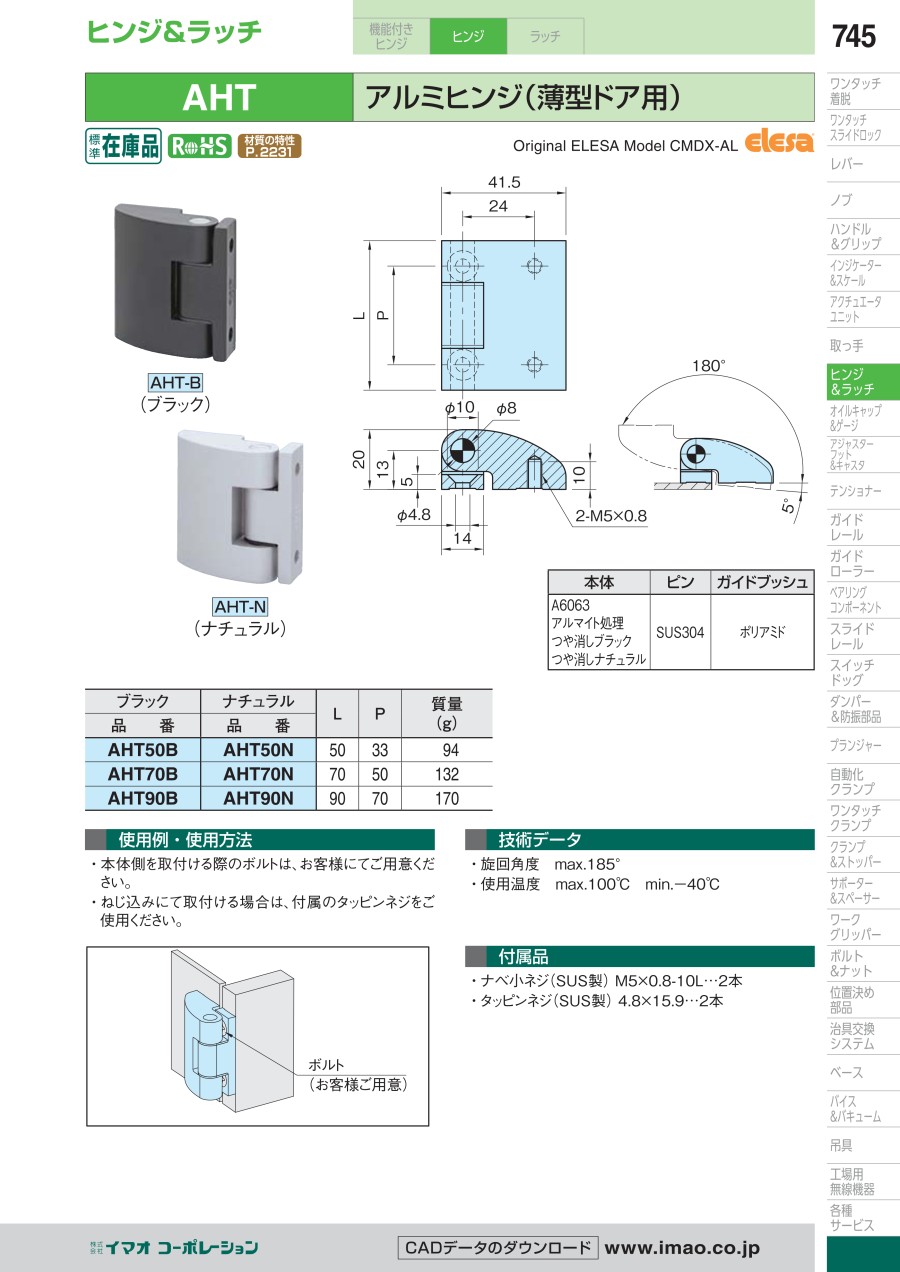

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
