メカニカル部品技術窓口
拡張ピン（圧入タイプ）（PEPP-S）
- 通常単価(税別)
- 3,689円～4,752円
- 税込単価
- 4,058円～5,227円
通常出荷日：3日目
【特長】・ワークを内側からクランプできます・クランプ部はセルフカットできますので、クランプ径に合わせた...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 本体 | テーパーボルト |
|---|---|
| SUM24L 四三酸化鉄皮膜 | スチール（強度区分12.9） ふっ素樹脂コーティング HRC37 |
- ワークの繰り返し位置決め精度：±0.01
| 型番 | クランプ力 （kN） | 許容締付トルク （N・m） | セルフカット時の推奨拡張径 | 許容拡張径 | 質量 （g） | 適用テーパーボルト | 適用ツールセット |
|---|---|---|---|---|---|---|---|
| PEPP06S | 2.2 | 2.7 | 0.04～0.07 | 0.1 | 3 | PEPP06-TB | PEPP06-TSN |
| PEPP10S | 4.2 | 6.3 | 0.13 | 10 | PEPP10-TB | PEPP10-TSN | |
| PEPP12S | 8.4 | 22 | 0.16 | 14 | PEPP12-TB | PEPP12-TSN | |
| PEPP16S | 11 | 52 | 0.18 | 27 | PEPP16-TB | PEPP16-TSN |
規格表
使用例
取付け穴加工寸法
| 型番 | d 注1） | M | H3 | H4 | d1（+0.04～+0.07） 注2） |
|---|---|---|---|---|---|
| PEPP06S | 6 | M3×0.5 | 8 | 6 | 6 |
| PEPP10S | 10 | M4×0.7 | 9 | 6.5 | 10 |
| PEPP12S | 12 | M6×1 | 12 | 12 | |
| PEPP16S | 16 | M8×1.25 | 14 | 16 |
注1）アルミプレートに使用する場合はH7にて加工してください。スチールプレートに使用する場合はH6にて加工してください。（事前に製品D寸法を測定することを推奨します。）
注2）セルフカットなしの場合の寸法です。
加工精度
セルフカット方法
- テーパーボルトを締め込み、加工部分がセルフカット時の推奨拡張径に広がった状態でセルフカットを行ってください。
詳細情報
基本情報
【特長】
・ワークを内側からクランプできます
・クランプ部はセルフカットできますので、クランプ径に合わせた寸法に加工することで確実な締付けができます
・プレーンタイプのベースプレートへの取付けに適しております

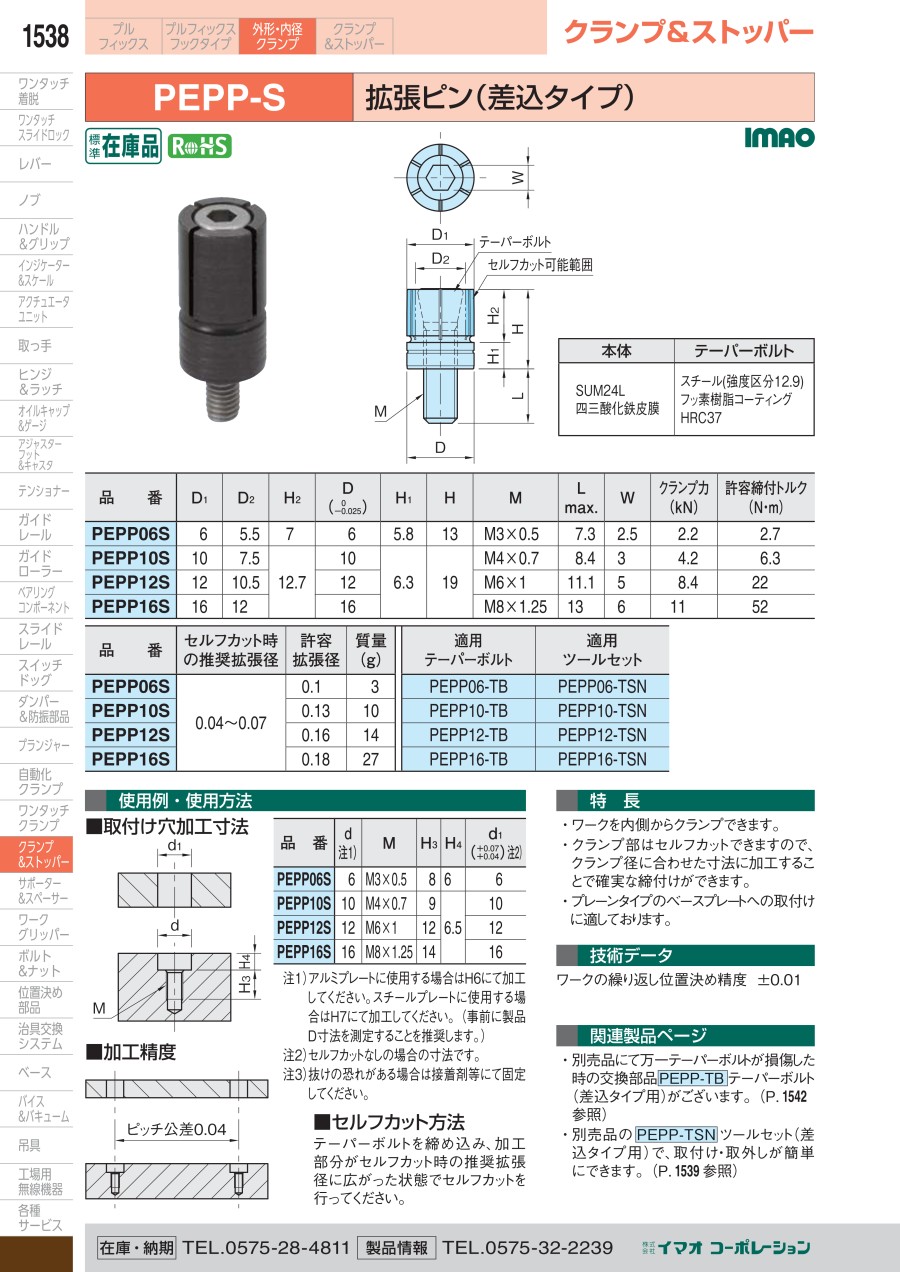

カタログ
