エアダウンクランプ AMWD-WS
- 通常単価(税別)
- 1,497円～64,891円
- 税込単価
- 1,647円～71,380円
【特長】・クサビ構造により、同サイズのエアシリンダに比べ約1.5倍のクランプ力が得られます・エア漏れな...
詳細を確認- エア圧が低下した場合、過度の振動によりクランプ力が低下することがあります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

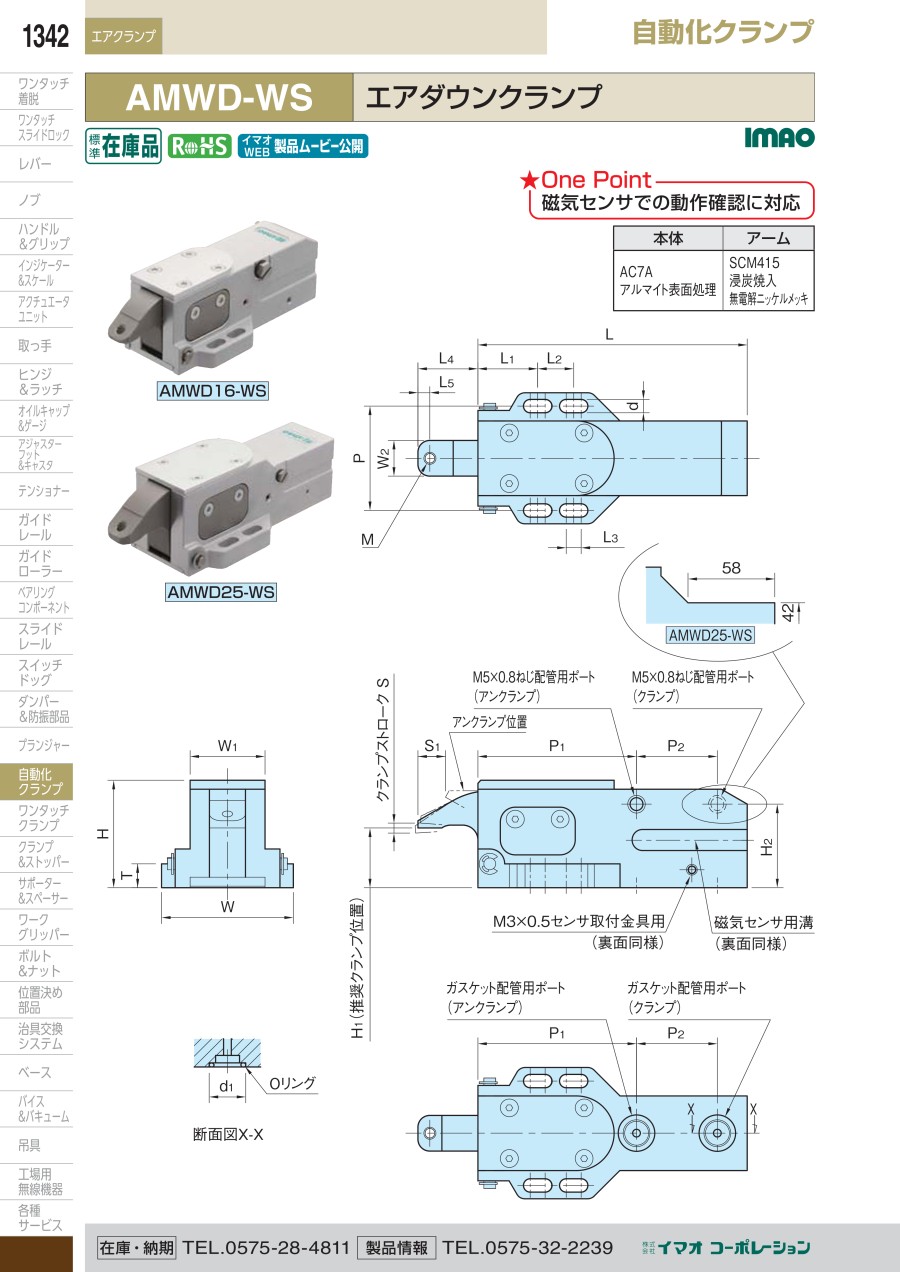

外形図
エアダウンクランプ
センサ取付金具
製品仕様
■エアダウンクランプ
- 本体：AC7A、アルマイト表面処理
- アーム：SCM415、浸炭焼入、無電解ニッケルメッキ
- 付属品：Oリング…2個
■センサ取付金具
| 型番 | 質量 （g） | 材質 | 適用センサ 注） | 付属品 |
|---|---|---|---|---|
| AMWD16-WS-B | 5.5 | SUS304 | AH006-S、N | 六角穴付ボタンボルト（SUS製） M3×0.5-5L…2個 |
| AMWD25-WS-B | 6 |
注）アサ電子工業株式会社の磁気近接センサです。
規格表
■エアダウンクランプ
注）クランプ力は0.5MPa時の値です。
商品特長詳細
能力線図
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
47,636円 ( 52,400円 ) | 3日目 |
1,497円 ( 1,647円 ) | 3日目 |
64,891円 ( 71,380円 ) | 4日目 |
1,597円 ( 1,757円 ) | 3日目 |
詳細情報
基本情報
【特長】
・クサビ構造により、同サイズのエアシリンダに比べ約1.5倍のクランプ力が得られます
・エア漏れなどによりエア圧が低下しても、クサビ構造により、即時のクランプ力の低下がありません
・適用センサを使用することにより、ピストンの動作確認ができます（センサ取付金具）
ご注意
- エア圧が低下した場合、過度の振動によりクランプ力が低下することがあります。
カタログ
