押し型トグルクランプ（ST-HTC-LH）
- 通常単価(税別)
- 4,473円～5,938円
- 税込単価
- 4,920円～6,532円
通常出荷日：3日目
イマオコーポレーション 横押し・引張り型クランプ 押し型トグルクランプ（ST-HTC-LH）。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 型番 | 本体 | ベース | シャフト | グリップ | ボルト、ナット | パッド |
|---|---|---|---|---|---|---|
| ST-HTC607LH | SPCC 亜鉛メッキ | SCM440 黒色粉体塗装 | S45C 亜鉛メッキ | ポリ塩化ビニル | SUM41 | クロロプレンゴム（CR） |
| ST-HTC630LH | SPHD 亜鉛メッキ |
付属品
- ST-HTC607LH：パッド付きボルト（M8 全長66L ネジ部50L）…1個、M8ナット…2個
- ST-HTC630LH：パッド付きボルト（M10 全長86L ネジ部68L）…1個、M10ナット…2個
規格表
| 型番 | S | M | L3 | D | H1 | L | H | W | L2 | L4 | D | W1 | L5 | L1 | 締圧力 （kN） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ST-HTC607LH | 40 | M8×1.25 | 24 | 12.7 | 17.5 | 153 | 88 | 55.5 | 45 | 108 | 7 | 7.1 | 16 | 120 | 5.9 | 740 |
| ST-HTC630LH | 50.8 | M10×1.5 | 30 | 15.7 | 20.5 | 180 | 87 | 58 | 51 | 129 | 8.8 | 8.3 | 13 | 135 | 7.8 | 980 |

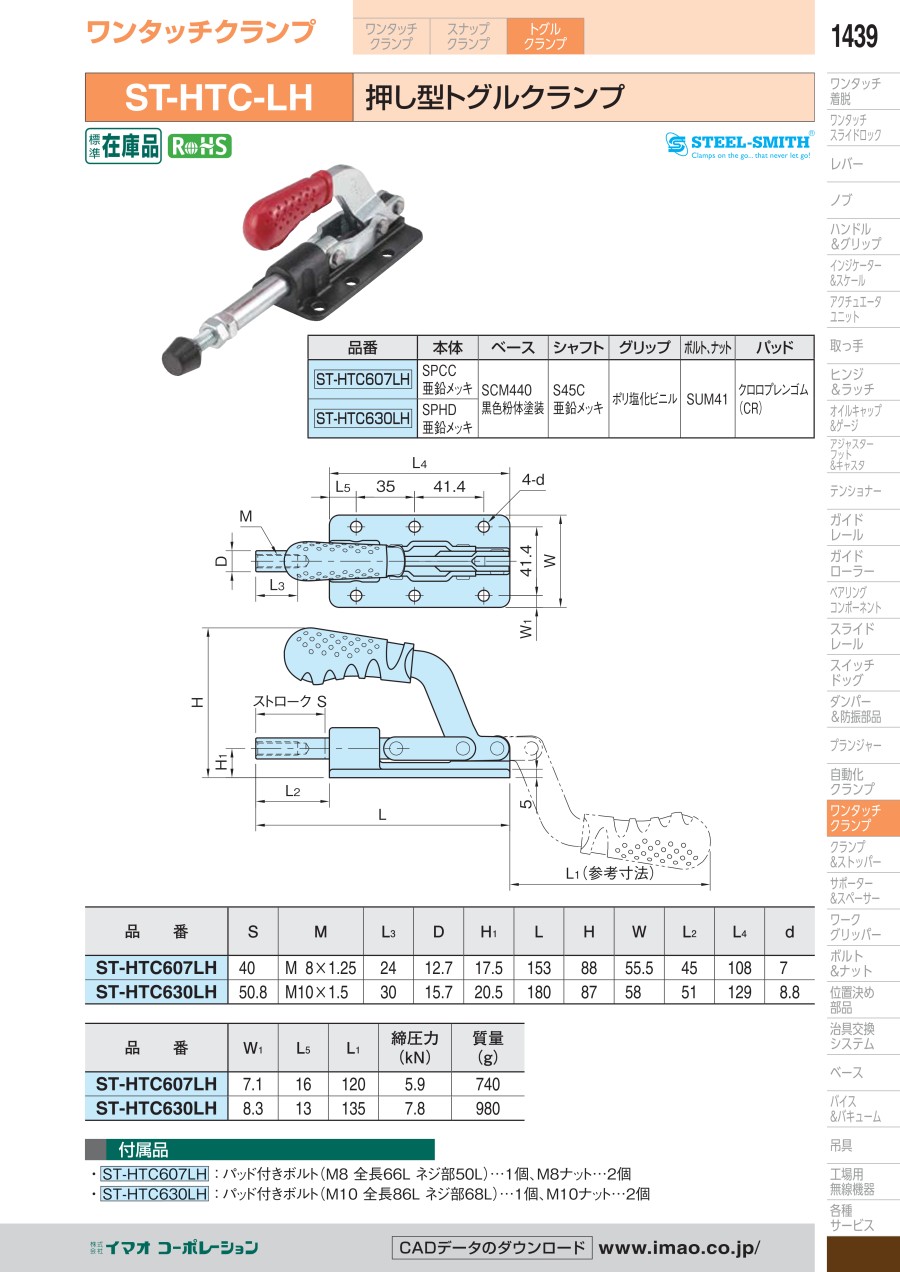

カタログ
