押し型トグルクランプ（ST-HTC-FM）
- 通常単価(税別)
- 1,701円～3,357円
- 税込単価
- 1,871円～3,693円
通常出荷日：3日目
イマオコーポレーション 横押し・引張り型クランプ 押し型トグルクランプ（ST-HTC-FM）。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 本体 | シャフト | グリップ | ボルト、ナット | パッド |
|---|---|---|---|---|
| SPCC 亜鉛メッキ | S45C 亜鉛メッキ | ポリ塩化ビニル | SUM41 | クロロプレンゴム（CR） |
付属品
- ST-HTC190FM：パッド付きボルト（M6 全長46L ネジ部33L）…1個、M6ナット…2個
- ST-HTC350FM：パッド付きボルト（M8 全長66L ネジ部50L）…1個、M8ナット…2個
規格表
| 型番 | S | M | L1 | D | L2 | L | H | W | M1 | L3 | W1 | 締圧力 （kN） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ST-HTC190FM | 24 | M6×1 | 30 | 9.5 | 20 | 81 | 80 | 27.5 | M16×2 | 11 | 24 | 0.5 | 130 |
| ST-HTC350FM | 36 | M8×1.25 | 42 | 12 | 30 | 122 | 109 | 32.5 | M20×1.5 | 15 | 30 | 1 | 260 |

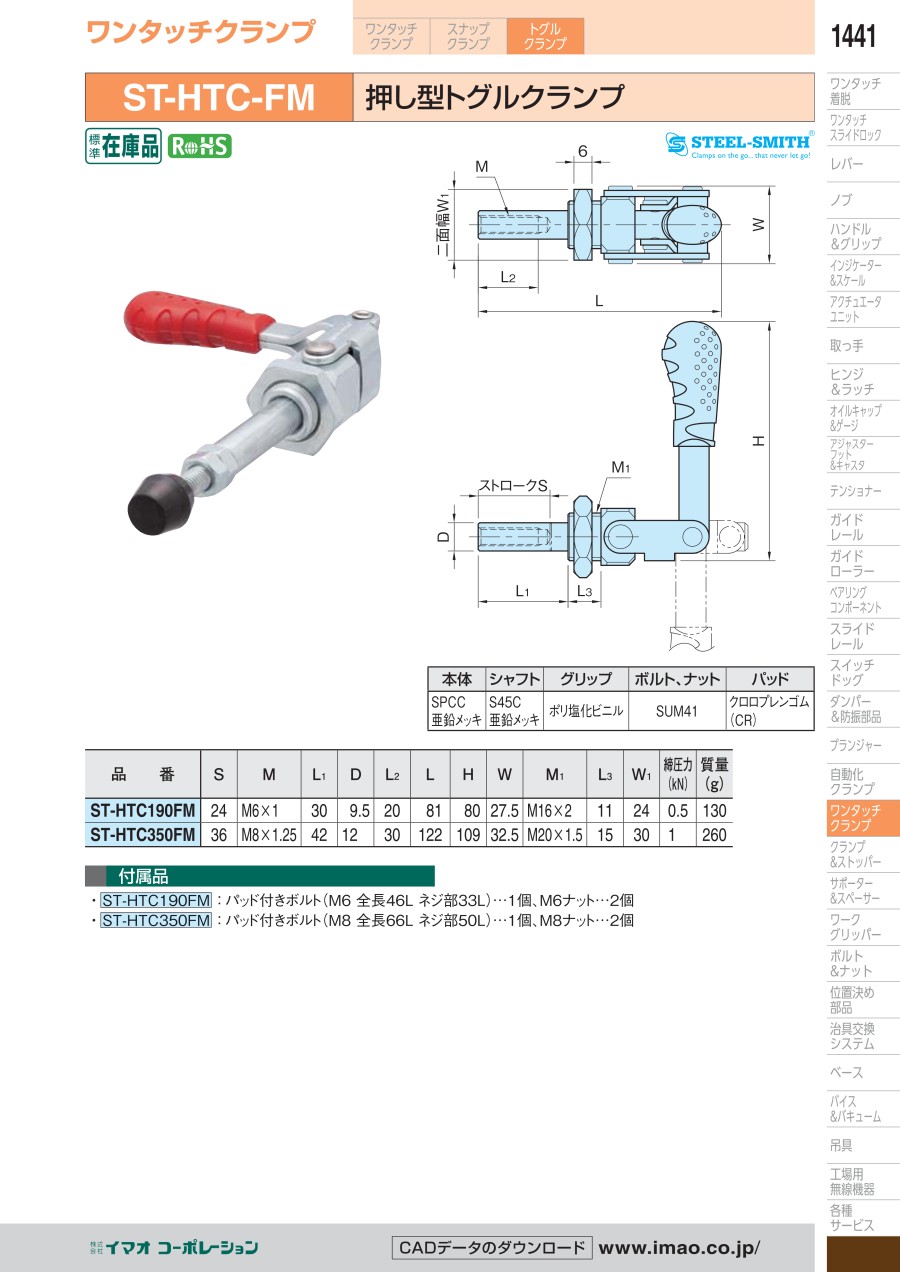

カタログ
