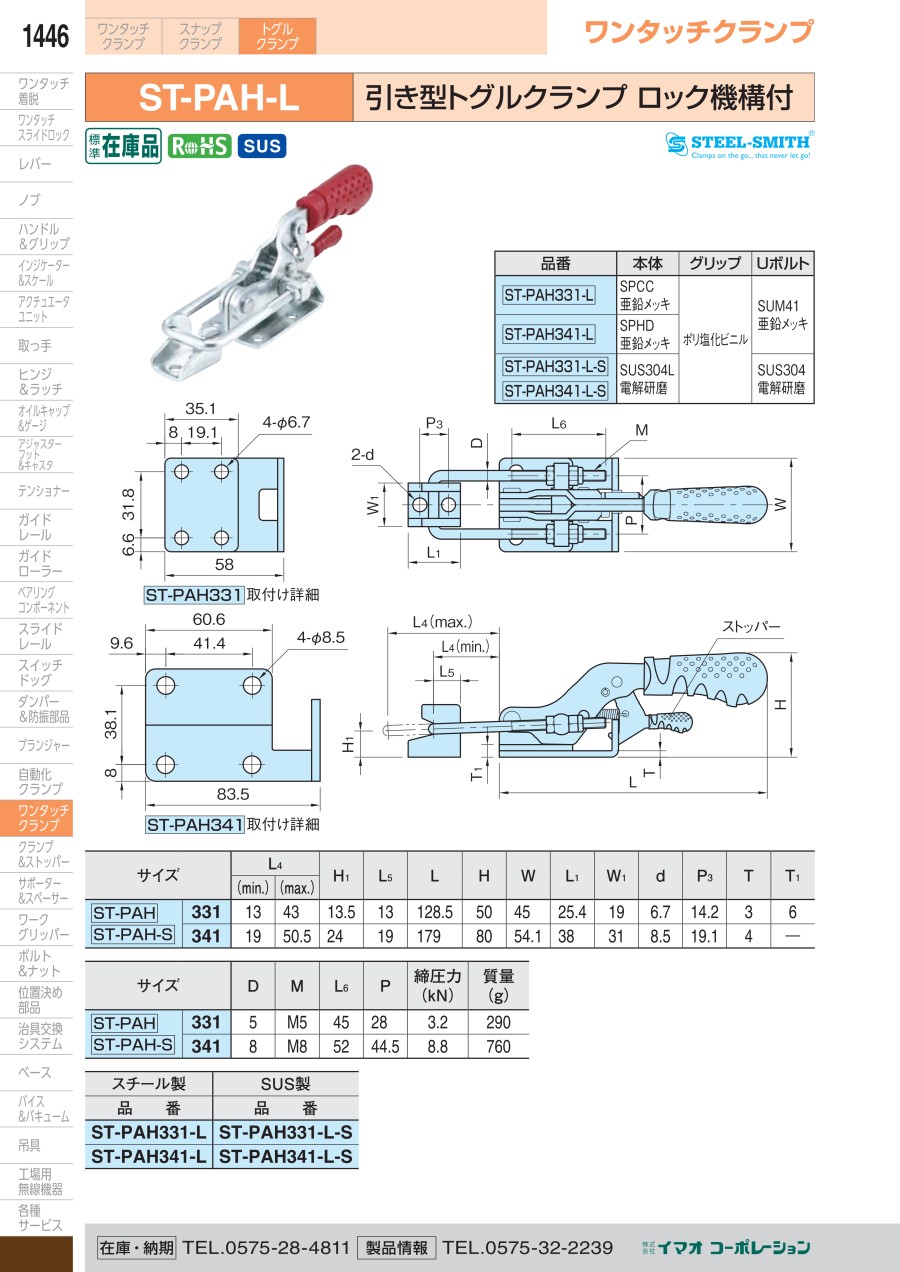

引き型トグルクランプ ロック機構付（ST-PAH-L）
未確定：候補が4型番あります。
商品情報
外形図
ST-PAH331
ST-PAH341
製品仕様
| 型番 | 本体 | グリップ | Uボルト |
|---|---|---|---|
| ST-PAH331-L | SPCC 亜鉛メッキ | ポリ塩化ビニル | SUM41 亜鉛メッキ |
| ST-PAH341-L | SPHD 亜鉛メッキ | ||
| ST-PAH331-L-S | SUS304L 電解研磨 | SUS304 電解研磨 | |
| ST-PAH341-L-S |
規格表
| 型番 | L4 | H1 | L5 | L | H | W | L1 | W1 | d | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| （min.） | （max.） | ||||||||||
| ST-PAH ST-PAH-S | 331 | 13 | 43 | 13.5 | 13 | 123 | 48 | 45 | 25.4 | 19 | 6.7 |
| 341 | 19 | 50.5 | 24 | 19 | 168.5 | 74 | 54.1 | 38 | 31 | 8.5 | |
| 型番 | P3 | T | T1 | D | M | L6 | P | 締圧力 （kN） | 質量 （g） | |
|---|---|---|---|---|---|---|---|---|---|---|
| ST-PAH ST-PAH-S | 331 | 14.2 | 3 | 6 | 5 | M5 | 45 | 28 | 3.2 | 290 |
| 341 | 19.1 | 4 | - | 8 | M8 | 52 | 44.5 | 8.8 | 760 | |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,797円 ( 3,077円 ) | 3日目 |
4,926円 ( 5,419円 ) | 4日目 |
5,647円 ( 6,212円 ) | 3日目 |
8,597円 ( 9,457円 ) | 3日目 |
詳細情報
カタログ
