インデックス プランジャー（エア作動）（ASDX）
- 通常単価(税別)
- 11,221円～14,899円
- 税込単価
- 12,343円～16,389円
通常出荷日：3日目
【特長】・エアを供給するとノーズが飛び出し、エアを抜くと内蔵スプリングによってノーズが引っ込む、エア操...
詳細を確認- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| タイプ | 本体 | ノーズ | 使用温度 |
|---|---|---|---|
| ASDX-W | SUM22L 四三酸化鉄皮膜 | SUM22L 四三酸化鉄皮膜 HV670～780 | max.80℃ min.-20℃ |
| ASDX-W-SUS | SUS303 | SUS420 HRC48～52 |
規格表
注）ピストン力は0.6MPa時の値です。
技術情報・設計アイデア
ノーズ機械強度表
| 型番 | 破壊荷重F（N） |
|---|---|
| ASDX20W-610 | 4,000 |
| ASDX20W-615 | 3,000 |
| ASDX20W-810 | 8,000 |
| ASDX20W-815 | 6,000 |
| ASDX20W-610-SUS | 9,500 |
| ASDX20W-615-SUS | 7,000 |
| ASDX20W-810-SUS | 19,000 |
| ASDX20W-815-SUS | 14,000 |
注意・禁止事項
注意事項
- エアドライヤやエアフィルタによりドレンやゴミを取り除き、清浄な空気を使用してください。
- 圧縮空気中に不純物が含まれていると作動不良の原因となります。
- 潤滑のため、ルブリケータのご利用をお勧めします。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,221円 ( 12,343円 ) | 3日目 |
12,325円 ( 13,558円 ) | 3日目 |
11,221円 ( 12,343円 ) | 3日目 |
12,325円 ( 13,558円 ) | 3日目 |
12,899円 ( 14,189円 ) | 3日目 |
14,899円 ( 16,389円 ) | 3日目 |
11,475円 ( 12,623円 ) | 3日目 |
12,750円 ( 14,025円 ) | 3日目 |
詳細情報
基本情報
【特長】
・エアを供給するとノーズが飛び出し、エアを抜くと内蔵スプリングによってノーズが引っ込む、エア操作のインデックスプランジャーです
ご注意
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

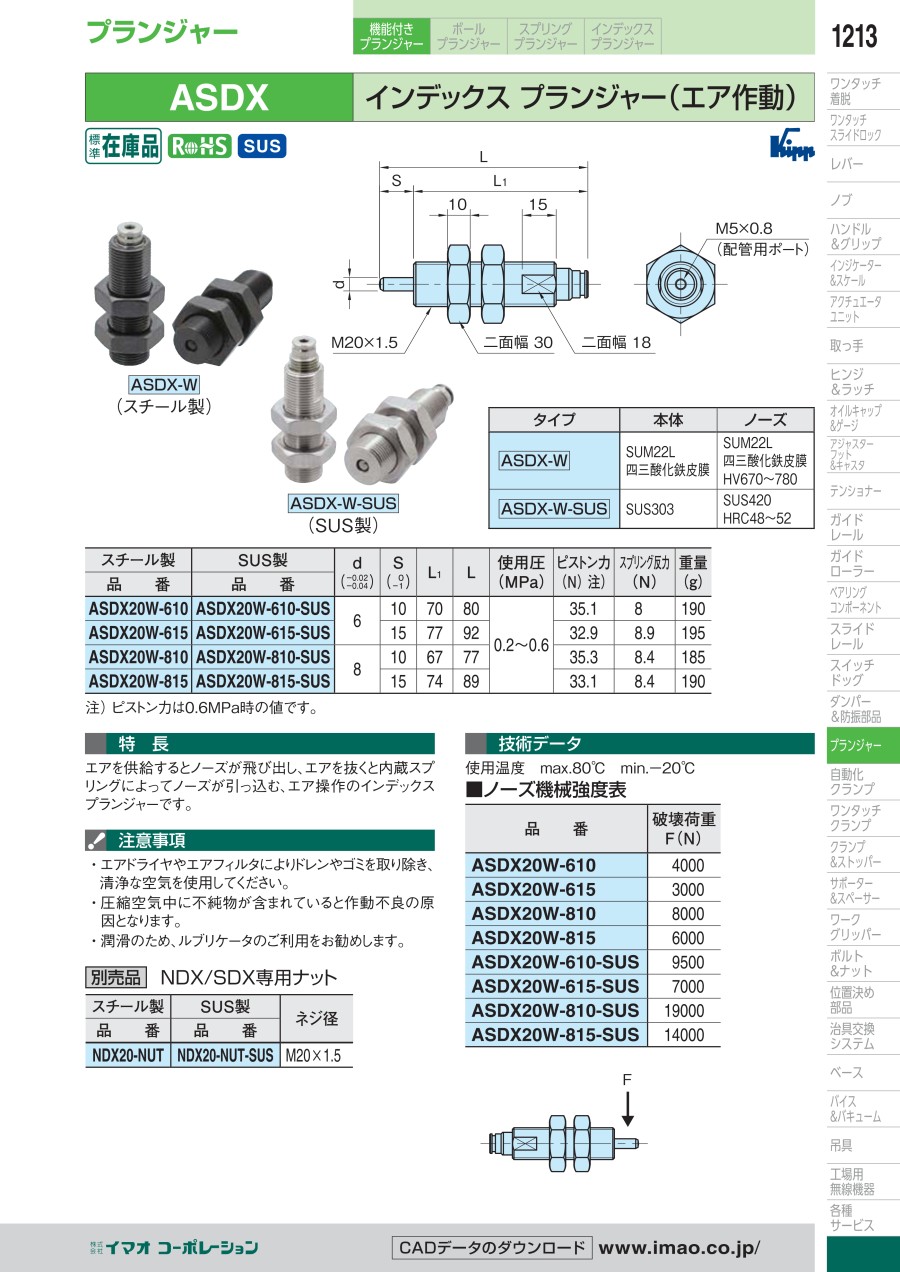

カタログ
インデックス プランジャー（エア作動）（ASDX）のレビュー
この商品のレビューはありません
