マグネットグリッパ MHMシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 2,633円～73,673円特別価格
- 税込単価
- 2,896円～81,040円特別価格
【特長】・磁石で重量物を吸着・保持が可能・保持力：最大1000N（Φ50、ワー...
詳細情報を確認する未確定：候補が114型番あります。
商品情報
外形図
MHM-16D
MHM-25D
MHM-32D
MHM-50D
製品仕様
| チューブ内径（mm） | 16 | 25 | 32 | 50 | |
|---|---|---|---|---|---|
| 操作ポート | M5×0.8 | Rc1/8 | |||
| 作動流体 | 空気 | ||||
| 作動方式 | 複動形 | ||||
| 使用圧力 | ワーク厚さ≦2mm | 0.2～0.6MPa | |||
| ワーク厚さ＞2mm | 0.2～0.6MPa | 0.35～0.6MPa | |||
| 保証耐圧力 | 0.9MPa | ||||
| 周囲温度および使用流体温度 | -10～+60℃（凍結なきこと） | ||||
| 保持力※ | ワーク厚さ：2mm | 50N | 160N | 250N | 400N |
| ワーク厚さ：6mm | 50N | 200N | 500N | 1,000N | |
| 残存保持力 | 0.3N以下 | ||||
| 給油 | 無給油 | ||||
※低炭素鋼プレートを、吸着面全体を覆う状態で保持する場合の、理論保持力（参考値）です。
質量
単位：g
| チューブ内径（mm） | 16 | 25 | 32 | 50 |
|---|---|---|---|---|
| 基本形 | 104 | 244 | 483 | 1,110 |
| 保持力調整形 | 107 | 267 | 501 | 1,230 |
| センター取付形 | 119 | 283 | 559 | 1,270 |

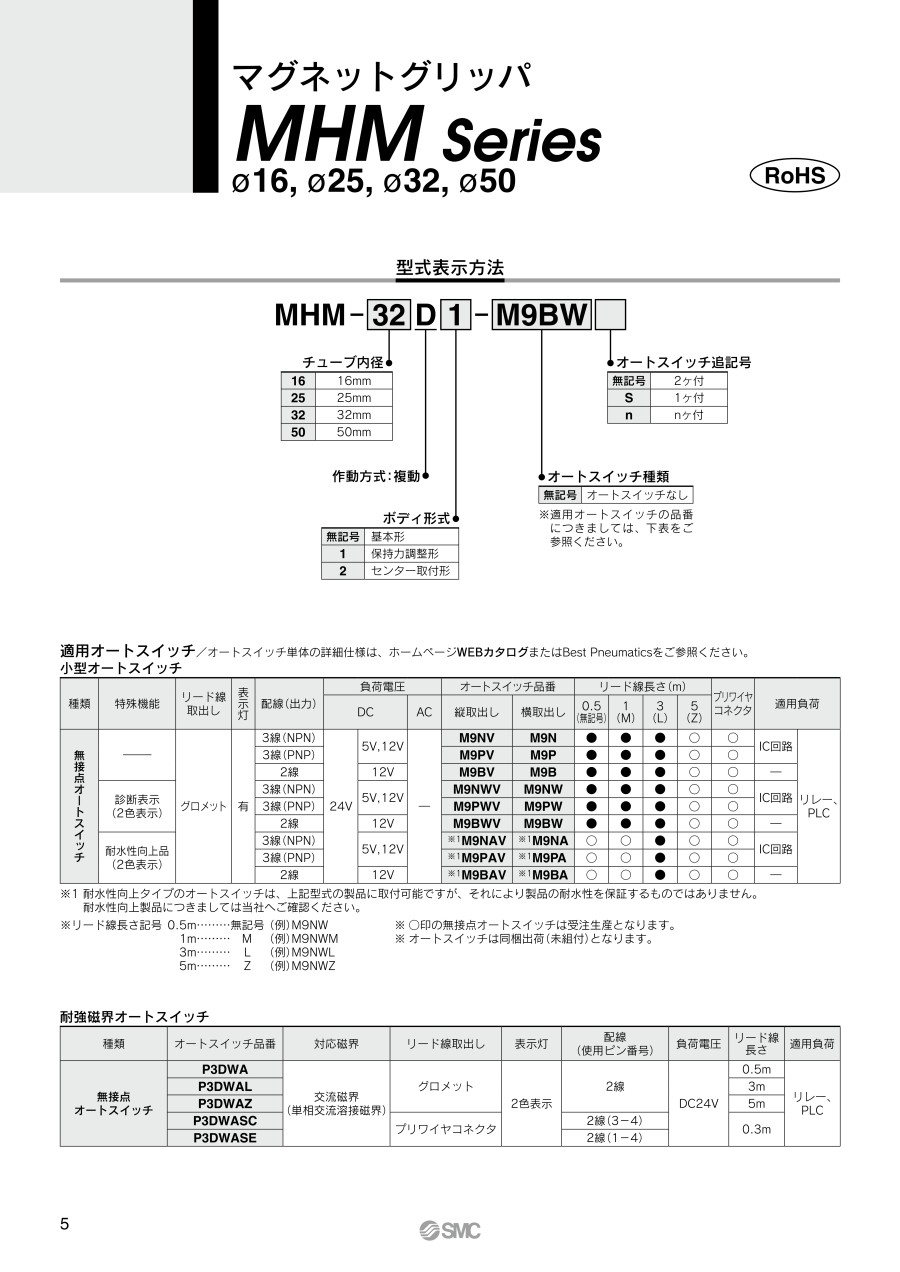

型式表示方法
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
33,000円 ( 36,300円 ) | 19日目 |
38,986円 ( 42,885円 ) | 5日目 |
44,050円39,645円 ( 43,610円 ) | 19日目 |
46,660円41,994円 ( 46,193円 ) | 19日目 |
45,433円40,889円 ( 44,978円 ) | 19日目 |
44,511円40,059円 ( 44,065円 ) | 19日目 |
45,126円40,613円 ( 44,674円 ) | 19日目 |
45,279円40,751円 ( 44,826円 ) | 19日目 |
44,204円39,783円 ( 43,761円 ) | 19日目 |
49,115円44,203円 ( 48,623円 ) | 19日目 |
35,915円 ( 39,507円 ) | 6日目 |
40,980円36,882円 ( 40,570円 ) | 19日目 |
41,442円37,297円 ( 41,027円 ) | 19日目 |
42,056円37,850円 ( 41,635円 ) | 19日目 |
38,679円 ( 42,547円 ) | 19日目 |
48,195円43,375円 ( 47,713円 ) | 19日目 |
38,065円 ( 41,872円 ) | 19日目 |
38,679円 ( 42,547円 ) | 19日目 |
38,833円 ( 42,716円 ) | 19日目 |
38,526円 ( 42,379円 ) | 19日目 |
39,139円 ( 43,053円 ) | 19日目 |
35,763円 ( 39,339円 ) | 19日目 |
39,293円 ( 43,222円 ) | 19日目 |
35,915円 ( 39,507円 ) | 19日目 |
39,139円 ( 43,053円 ) | 19日目 |
43,130円38,817円 ( 42,699円 ) | 19日目 |
45,279円40,751円 ( 44,826円 ) | 19日目 |
38,065円 ( 41,872円 ) | 6日目 |
44,050円 ( 48,455円 ) | 6日目 |
51,111円45,999円 ( 50,599円 ) | 19日目 |
51,725円46,552円 ( 51,207円 ) | 19日目 |
49,884円44,895円 ( 49,385円 ) | 19日目 |
50,191円 ( 55,210円 ) | 19日目 |
46,814円42,132円 ( 46,345円 ) | 19日目 |
50,344円45,309円 ( 49,840円 ) | 19日目 |
55,715円 ( 61,287円 ) | 6日目 |
56,330円50,697円 ( 55,767円 ) | 19日目 |
41,442円37,297円 ( 41,027円 ) | 6日目 |
46,968円42,271円 ( 46,498円 ) | 19日目 |
47,580円42,822円 ( 47,104円 ) | 19日目 |
53,721円48,348円 ( 53,183円 ) | 19日目 |
43,130円38,817円 ( 42,699円 ) | 19日目 |
45,126円40,613円 ( 44,674円 ) | 19日目 |
43,744円39,369円 ( 43,306円 ) | 19日目 |
43,898円39,508円 ( 43,459円 ) | 19日目 |
43,591円39,231円 ( 43,154円 ) | 19日目 |
44,204円 ( 48,624円 ) | 6日目 |
44,358円39,922円 ( 43,914円 ) | 19日目 |
44,204円 ( 48,624円 ) | 19日目 |
48,195円43,375円 ( 47,713円 ) | 19日目 |
42,823円 ( 47,105円 ) | 19日目 |
49,115円 ( 54,027円 ) | 19日目 |
56,790円51,111円 ( 56,222円 ) | 19日目 |
57,404円51,663円 ( 56,829円 ) | 19日目 |
54,795円49,315円 ( 54,247円 ) | 19日目 |
54,949円49,454円 ( 54,399円 ) | 19日目 |
55,562円50,005円 ( 55,006円 ) | 19日目 |
56,176円50,558円 ( 55,614円 ) | 19日目 |
54,641円 ( 60,105円 ) | 19日目 |
55,256円49,730円 ( 54,703円 ) | 19日目 |
詳細情報
基本情報
【特長】
・磁石で重量物を吸着・保持が可能
・保持力：最大1000N（Φ50、ワーク厚さ6mm時）
・真空を使用せず、鋼板を搬送
穴あき、凹凸および複雑な形状ワークに対応
・保持力（吸着力）の調整が可能
・落下防止：エア遮断時もワークの保持が可能、2面にオートスイッチ取付可能
