小形フィルタ・レギュレータWB500

外形図

WB500 ストレート配管

• ［ ］内寸法は、ワンタッチ継手φ6

WB500 エルボ配管

• ［ ］内寸法は、ワンタッチ継手φ6

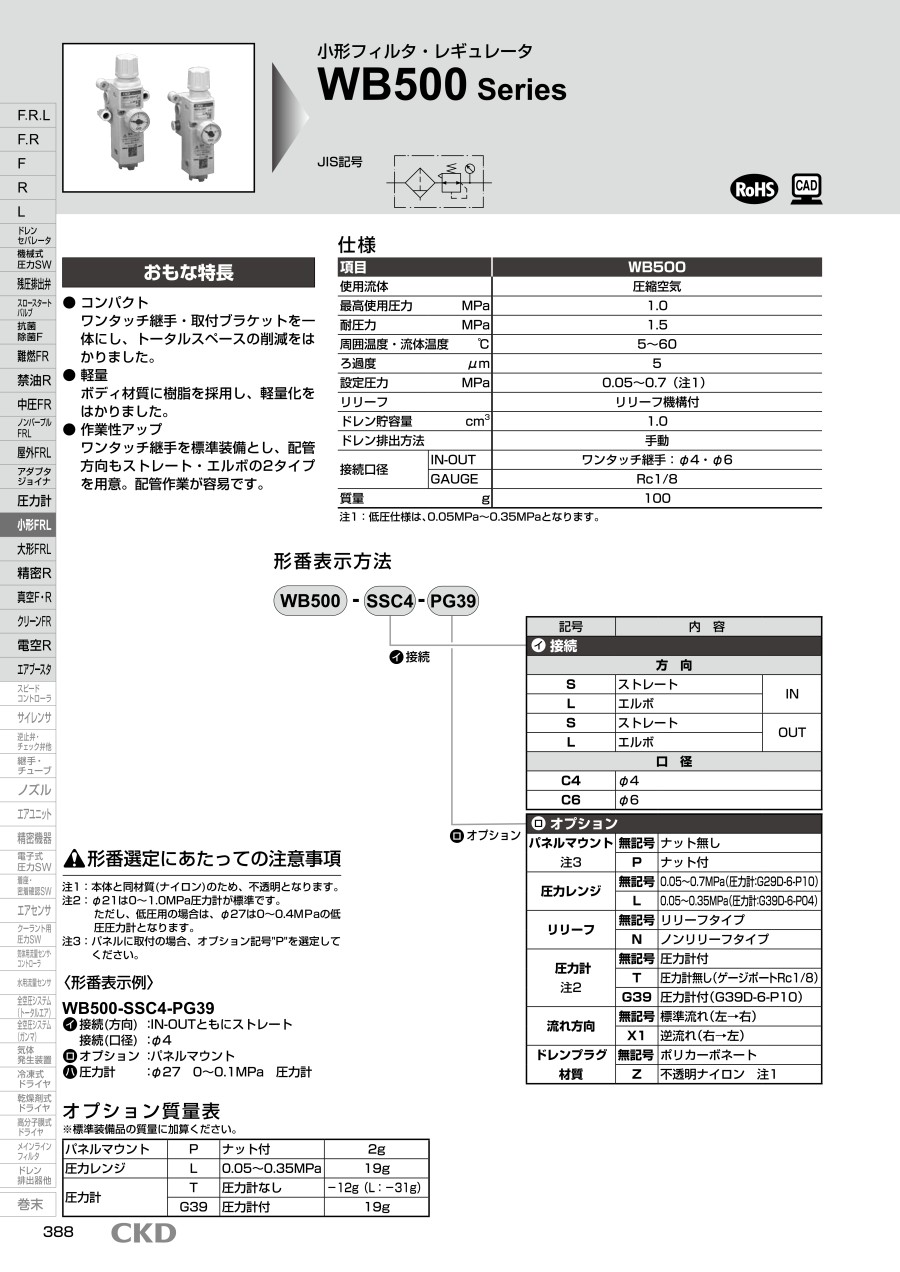

製品仕様

注1:低圧仕様は、0.05MPa～0.35MPaとなります。

内部構造

注1:マウンティングナットは、オプションとなります。オプション記号"P"の場合のみ付きます。

部品リスト

性質性能情報・試験情報

流量特性

圧力特性

注意・禁止事項

使用上の注意事項

配管注意事項

• 有機溶剤・化学薬品等の雰囲気または、付着する場所での使用や液体の使用はできません。
• 直射日光は避けてください。
• 振動・衝撃のある場所での使用は避けてください。
• 取付は、ドレンプラグが鉛直下向きになるように行ってください。
• ドレン量が多い場所での使用は避けてください。使用される場合は、エアドライヤ・ドレンセパレータをIN側に設置してください。
• 接続の際は、使用する空気配管を十分にフラッシングしてください。
• 配管チューブは、CKD製ソフトナイロンチューブ・ウレタンチューブをご使用ください。
• 配管チューブは、抜けの原因になりますので、斜めに差し込まないでください。
• 配管チューブは、ワンタッチ継手に確実に差し込んでからご使用ください。
• 調圧ノブは、右回転で二次圧力上昇、左回転で圧力降下となります。
• 一次圧力をよく確認してから、圧力設定をしてください。
• メンテナンス時には、一次圧力を止め、残圧を抜いてから分解を行ってください。
• 圧力計組付時は、締付トルク3.5N・m以下で締付けてください。
