【シュマルツ】 マグネットグリッパー 【高保持力・高温対応 / SGM-HP/SGM-HT-HP】
- 通常単価(税別)
- 37,600円～90,400円
- 税込単価
- 41,360円～99,440円
簡単に制御可能で汎用性の高いマグネットグリッパー。【特長】・永久磁石による確実...
詳細情報を確認する- 本体種類
- パッド+ホルダセット
- 取付方法
- アタッチメント式
- パット形状
- 滑り止め
- 材質
- 鉄
- ゴム系材質
- ポリウレタン
- 使用温度範囲(下限) (℃)
- 5
- 真空取出口
- Rp(G)
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
商品情報
外形図
SGM-HP-…
SGM-HT-HP-…
プロテクター装着時

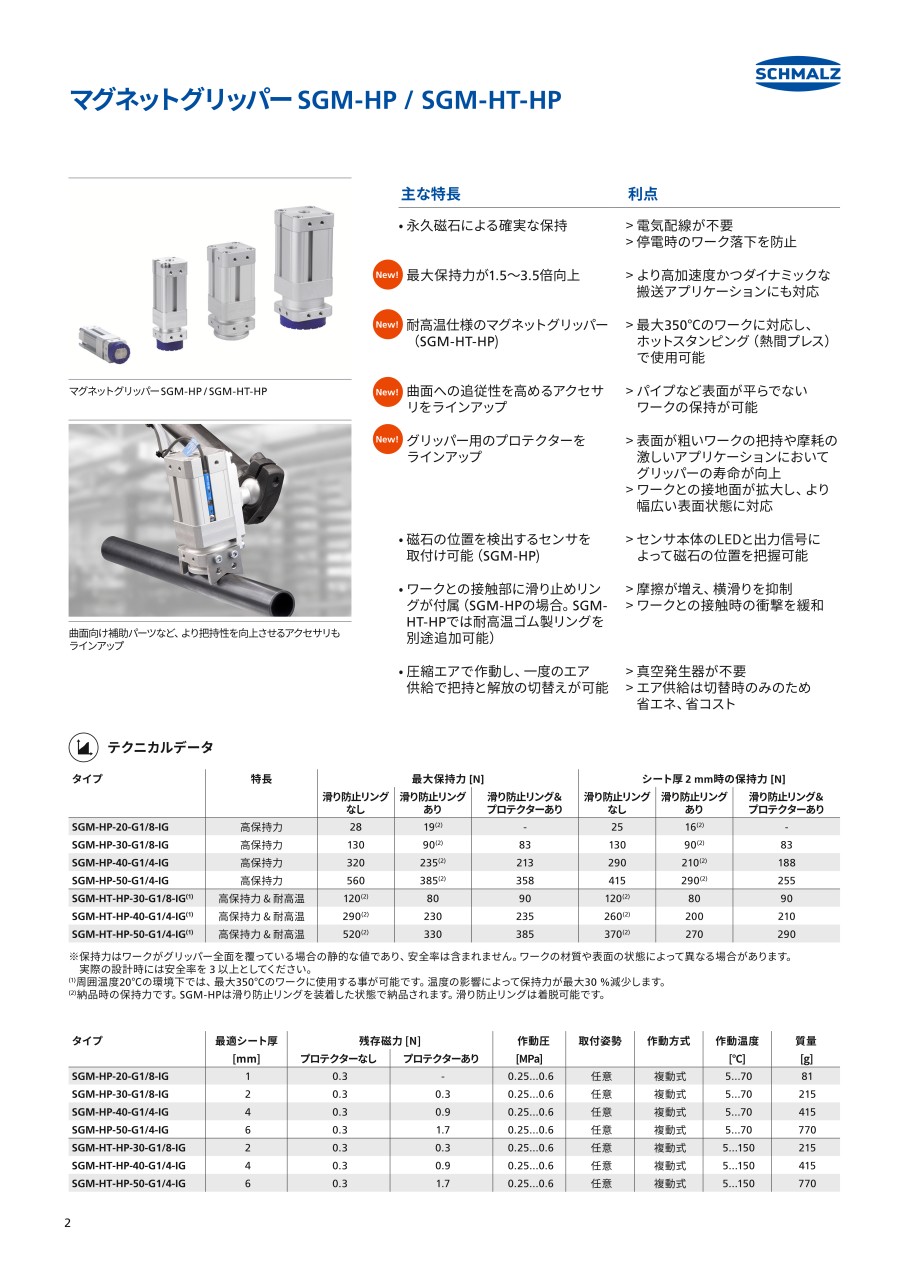

製品仕様
| 型番 | 特長 | 最大保持力［N］ | シート厚2mm時の保持力［N］ | ||||
|---|---|---|---|---|---|---|---|
| 滑り防止リングなし | 滑り防止リングあり | 滑り防止リング&プロテクターあり | 滑り防止リングなし | 滑り防止リングあり | 滑り防止リング&プロテクターあり | ||
| SGM-HP-20-G1/8-IG | 高保持力 | 28 | 19（2） | - | 25 | 16（2） | - |
| SGM-HP-30-G1/8-IG | 高保持力 | 130 | 90（2） | 83 | 130 | 90（2） | 83 |
| SGM-HP-40-G1/4-IG | 高保持力 | 320 | 235（2） | 213 | 290 | 210（2） | 188 |
| SGM-HP-50-G1/4-IG | 高保持力 | 560 | 385（2） | 358 | 415 | 290（2） | 255 |
| SGM-HT-HP-30-G1/8-IG（1） | 高保持力&耐高温 | 120（2） | 80 | 90 | 120（2） | 80 | 90 |
| SGM-HT-HP-40-G1/4-IG（1） | 高保持力&耐高温 | 290（2） | 230 | 235 | 260（2） | 200 | 210 |
| SGM-HT-HP-50-G1/4-IG（1） | 高保持力&耐高温 | 520（2） | 330 | 385 | 370（2） | 270 | 290 |
※保持力はワークがグリッパー全面を覆っている場合の静的な値であり、安全率は含まれません。ワークの材質や表面の状態によって異なる場合があります。
実際の設計時には安全率を3以上としてください。
（1）周囲温度20℃の環境下では、最大350℃のワークに使用する事が可能です。温度の影響によって保持力が最大30%減少します。
（2）納品時の保持力です。SGM-HPは滑り防止リングを装着した状態で納品されます。滑り防止リングは着脱可能です。
| 型番 | 最適シート厚 ［mm］ | 残存磁力［N］ | 作動圧 ［MPa］ | 取付姿勢 | 作動方式 | 作動温度 ［℃］ | 質量 ［g］ | |
|---|---|---|---|---|---|---|---|---|
| プロテクターなし | プロテクターあり | |||||||
| SGM-HP-20-G1/8-IG | 1 | 0.3 | - | 0.25～0.6 | 任意 | 複動式 | 5～70 | 81 |
| SGM-HP-30-G1/8-IG | 2 | 0.3 | 0.3 | 0.25～0.6 | 任意 | 複動式 | 5～70 | 215 |
| SGM-HP-40-G1/4-IG | 4 | 0.3 | 9 | 0.25～0.6 | 任意 | 複動式 | 5～70 | 415 |
| SGM-HP-50-G1/4-IG | 6 | 0.3 | 17 | 0.25～0.6 | 任意 | 複動式 | 5～70 | 770 |
| SGM-HT-HP-30-G1/8-IG | 2 | 0.3 | 0.3 | 0.25～0.6 | 任意 | 複動式 | 5～150 | 215 |
| SGM-HT-HP-40-G1/4-IG | 4 | 0.3 | 0.9 | 0.25～0.6 | 任意 | 複動式 | 5～150 | 415 |
| SGM-HT-HP-50-G1/4-IG | 6 | 0.3 | 1.7 | 0.25～0.6 | 任意 | 複動式 | 5～150 | 770 |
規格表
（7）SGM-HP-20にセンサを追加する場合、アダプタを使用するため寸法が変わります。
（8）滑り防止リング装着時のグリッパーの接触面（円形）です。滑り防止リングを装着しない場合の接触面は、寸法B2×寸法Dの面積です。
（9）ホルダー取付用（2面に加工）
（10）補助パーツもしくはプロテクター取付用（2面に加工）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
37,600円 ( 41,360円 ) | 在庫品1日目当日出荷可能 |
52,000円 ( 57,200円 ) | 在庫品1日目当日出荷可能 |
63,200円 ( 69,520円 ) | 在庫品1日目当日出荷可能 |
77,600円 ( 85,360円 ) | 在庫品1日目当日出荷可能 |
63,200円 ( 69,520円 ) | 在庫品1日目当日出荷可能 |
77,600円 ( 85,360円 ) | 在庫品1日目当日出荷可能 |
90,400円 ( 99,440円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
簡単に制御可能で汎用性の高いマグネットグリッパー。
【特長】
・永久磁石による確実な保持。電気配線が不要。停電時のワーク落下を防止
・より高加速度かつダイナミックな搬送アプリケーションにも対応
・耐高温仕様のマグネットグリッパー（SGM-HT-HP）は最大350℃のワークに対応し、ホットスタンピング（熱間プレス）で使用可能
・曲面への追従性を高めるアクセサリをラインアップ。パイプなど表面が平らでないワークの保持が可能
・グリッパー用のプロテクターをラインアップ。表面が粗いワークの把持や摩耗の激しいアプリケーションにおいてグリッパーの寿命が向上。ワークとの接地面が拡大し、より幅広い表面状態に対応
・磁石の位置を検出するセンサを取付け可能（SGM-HP）。センサ本体のLEDと出力信号によって磁石の位置を把握可能
・ワークとの接触部に滑り止めリングが付属。摩擦が増え、横滑りを抑制
・圧縮エアで作動し、一度のエア供給で把持と解放の切替えが可能
・真空発生器が不要
・エア供給は切替時のみのため省エネ・省コスト
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
