【シュマルツ】 マグネットグリッパー 【SGM/SGM-S】
- 通常単価(税別)
- 33,600円～76,000円
- 税込単価
- 36,960円～83,600円
簡単に制御可能で汎用性の高いマグネットグリッパー。【特長】・永久磁石による確実な保持。電気配線が不要。...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
SGM
SGM-S
製品仕様
| タイプ | 保持力 ［N］ | 残存磁力 ［N］ | 作動圧 ［MPa］ | 取付姿勢 | 作動方式 | 作動温度 ［℃］ | 質量 ［g］ |
|---|---|---|---|---|---|---|---|
| SGM-30／SGM-S-30 | 35 | 0.3 | 0.35～0.6 | 任意 | 複動式 | 5～70 | 130 |
| SGM-40／SGM-S-40 | 100 | 0.3 | 0.35～0.6 | 任意 | 複動式 | 5～70 | 240 |
| SGM-50／SGM-S-50 | 180 | 0.3 | 0.35～0.6 | 任意 | 複動式 | 5～70 | 440 |
| SGM-70／SGM-S-70 | 290 | 0.3 | 0.35～0.6 | 任意 | 複動式 | 5～70 | 715 |
※厚さ2mmの薄鋼板を静止状態で保持したときの値です。安全率は含まれません。実際の設計時には安全率を3以上としてください。
規格表
（5）寸法Dはグリッパーの接触面（円形）です。
（6）SGM-Sのみ。
商品特長詳細
エアで着脱の切替が可能なため、電気配線が不要です。穴の開いた薄鋼板や複雑な形状の鋼板など真空パッドでの吸着が難しい磁性ワークの搬送に使用します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
33,600円 ( 36,960円 ) | 5日目 |
41,600円 ( 45,760円 ) | 5日目 |
47,200円 ( 51,920円 ) | 5日目 |
53,600円 ( 58,960円 ) | 5日目 |
56,000円 ( 61,600円 ) | 5日目 |
56,000円 ( 61,600円 ) | 19日目 |
64,000円 ( 70,400円 ) | 5日目 |
64,000円 ( 70,400円 ) | 5日目 |
69,600円 ( 76,560円 ) | 19日目 |
61,600円 ( 67,760円 ) | 5日目 |
76,000円 ( 83,600円 ) | 19日目 |
76,000円 ( 83,600円 ) | 19日目 |
詳細情報
基本情報
簡単に制御可能で汎用性の高いマグネットグリッパー。
【特長】
・永久磁石による確実な保持。電気配線が不要。停電時のワーク落下を防止
・圧縮エアで作動。真空発生器が不要
・コンパクト設計。設置場所に困らない
・ワークとの接触部に滑り止めリングが付属。摩擦が増え、横滑りを抑制
・2台のマグネットグリッパーの連結が可能（連結用ホルダーを使用）。長方形ワークに最適
・磁石の位置を検出するセンサ付タイプをラインアップ（SGM-S-…）。センサ本体のLEDと出力信号で磁石の位置を把握する事が可能

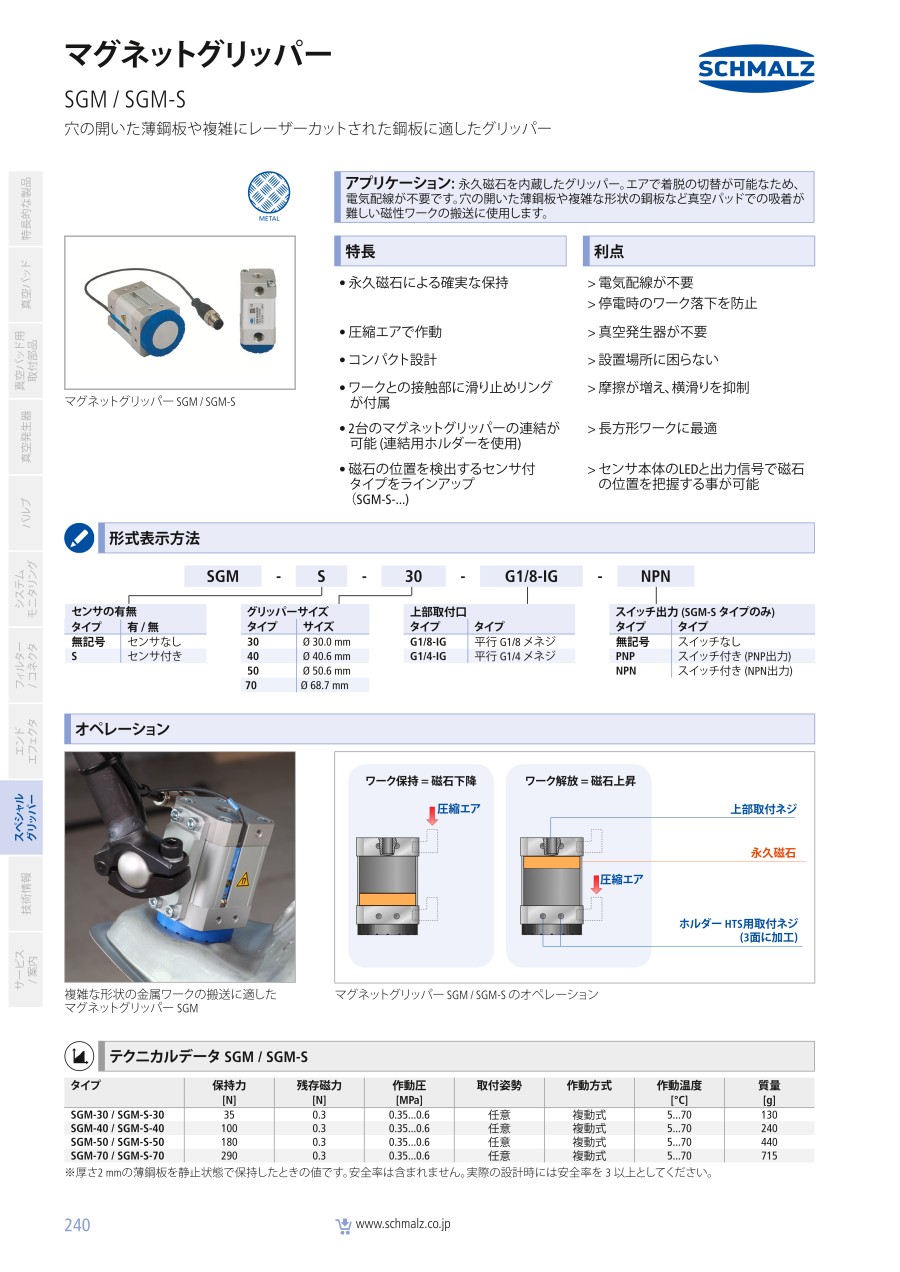

カタログ
