シーシーエス

スポット照明 HLV3シリーズ

カタログ |

通常単価(税別): 36,000円～77,004円

税込単価: 39,600円～84,704円

通常出荷日：5日目～19日目

【特長】・独自の光学設計で高出力・高均一なスポット光を照射・従来比最大2倍の高出力化を実現・明るさの個...

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

よく一緒に見られています

シーシーエス

通常出荷日：5 日目～

よく一緒に見られています

シーシーエス

通常出荷日：5 日目～

未確定：候補が23型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型番	LED発光色	ピーク発光波長/ 相関色温度（typ.）	入力電流（typ.）	消費電力（max.）	オプション	延長ケーブル	推奨電源	質量（max.）
HLV3-14RD	赤色	635nm	275mA	0.7W	-	FCB^※2 ストレートケーブル FRCB ロボットケーブル	PD3^※1 CC-PJ-0707 PJ PJ2	18g
HLV3-14SW	白色	5,000K		0.9W
HLV3-14BL	青色	465nm		0.9W
HLV3-14GR	緑色	525nm		1.1W
HLV3-14RD-HU	赤色	635nm		0.7W
HLV3-14SW-HU	白色	4,900K		0.9W
HLV3-14BL-HU	青色	465nm		0.9W
HLV3-14GR-HU	緑色	525nm		1.1W
HLV3-22RD-1	赤色	630nm	385mA	1.1W	集光レンズ			46g
HLV3-22SW-1	白色	5,600K		1.4W
HLV3-22BL-1	青色	465nm		1.5W
HLV3-22GR-1	緑色	520nm		1.5W
HLV3-22RD-2	赤色	630nm	700mA	2.1W
HLV3-22SW-2	白色	5,600K		2.5W
HLV3-22BL-2	青色	465nm		2.7W
HLV3-22GR-2	緑色	520nm		2.8W
HLV3-22RD-2-1220	赤色	630nm	700mA	2.1W	-			47g
HLV3-22SW-2-1220	白色	5,600K		2.5W
HLV3-22BL-2-1220	青色	465nm		2.7W
HLV3-22GR-2-1220	緑色	520nm		2.8W
HLV3-22RD-4M	赤色	630nm	1000mA	3.2W	集光レンズ	FCB^※2 ストレートケーブル FRCB ロボットケーブル FCB-HLV3-10 ストレートケーブル FRCB-HLV3-10 ロボットケーブル	PJ2	53g
HLV3-22SW-4M	白色	5,600K		3.7W
HLV3-22BL-4M	青色	465nm		4.0W
HLV3-22GR-4M	緑色	520nm		4.1W
HLV3-22RD-4S	赤色	630nm		3.2W
HLV3-22SW-4S	白色	5,600K		3.7W
HLV3-22BL-4S	青色	465nm		4.0W
HLV3-22GR-4S	緑色	520nm		4.1W
HLV3-22IR860	赤外	860nm		4.1W

※1 PD3-3024-3シリーズ、PD3-5024-3シリーズは対応しておりません。
※2 型番末尾-ME7/-EL2/-PF/-PF-EL9を除く。

使用例

構成例

高出力・高均一高品質を実現したスポット照明。

型番リスト

表示件数

型番

光種類

発光色

外形寸法 D（範囲）

(mm)

外形寸法 D

(mm)

幅 W（範囲）

(mm)

幅 W

(mm)

長さ L（範囲）

(mm)

長さ L

(mm)

消費電力（範囲）

(W)

消費電力

(W)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

モデルタイプ

推奨倍率

最小発注数量

[可視光] 可視光	青色	-	-	10～25	14	10～30	20	0.1～1	0.9	20.1～30	28	標準	高倍率	1個
[可視光] 可視光	青色	-	-	10～25	14	10～30	20	0.1～1	0.9	20.1～30	28	均一性	高倍率	1個
[可視光] 可視光	緑色	-	-	10～25	14	10～30	20	1.1～2	1.1	20.1～30	28	標準	高倍率	1個
[可視光] 可視光	赤色	-	-	10～25	14	10～30	20	0.1～1	0.7	20.1～30	28	標準	高倍率	1個
[可視光] 可視光	赤色	-	-	10～25	14	10～30	20	0.1～1	0.7	20.1～30	28	均一性	高倍率	1個
[可視光] 可視光	白色	-	-	10～25	14	10～30	20	0.1～1	0.9	20.1～30	28	標準	高倍率	1個
[可視光] 可視光	白色	-	-	10～25	14	10～30	20	0.1～1	0.9	20.1～30	28	均一性	高倍率	1個
[可視光] 可視光	青色	-	-	10～25	22	30.1～50	49	1.1～2	1.5	40.1～70	42.6	均一性	高倍率	1個
[可視光] 可視光	青色	-	-	10～25	22	30.1～50	49	2.1～3	2.7	40.1～70	42.6	均一性	高倍率	1個
[可視光] 可視光	青色	10～30	22	-	-	-	-	3.1～4	3.8	40.1～70	48.1	標準	-	1個
[可視光] 可視光	青色	-	-	10～25	22	30.1～50	49	3.1～4	4	40.1～70	46.6	均一性	低倍率	1個
[可視光] 可視光	青色	-	-	10～25	22	30.1～50	49	3.1～4	4	40.1～70	46.6	均一性	高倍率	1個
[可視光] 可視光	緑色	-	-	10～25	22	30.1～50	49	1.1～2	1.5	40.1～70	42.6	均一性	高倍率	1個
[可視光] 可視光	緑色	10～30	22	-	-	-	-	3.1～4	4	40.1～70	48.1	標準	-	1個
[可視光] 可視光	緑色	-	-	10～25	22	30.1～50	49	4.1～5	4.1	40.1～70	46.6	均一性	低倍率	1個
[可視光] 可視光	緑色	-	-	10～25	22	30.1～50	49	4.1～5	4.1	40.1～70	46.6	均一性	高倍率	1個
[可視光] 可視光	赤色	-	-	10～25	22	30.1～50	49	1.1～2	1.1	40.1～70	42.6	均一性	高倍率	1個
[可視光] 可視光	赤色	-	-	10～25	22	30.1～50	49	2.1～3	2.1	40.1～70	42.6	均一性	高倍率	1個
[可視光] 可視光	赤色	-	-	10～25	22	30.1～50	49	2.1～3	2.1	40.1～70	42.6	均一性	-	1個
[可視光] 可視光	赤色	10～30	22	-	-	-	-	2.1～3	3	40.1～70	48.1	標準	-	1個
[可視光] 可視光	赤色	-	-	10～25	22	30.1～50	49	3.1～4	3.2	40.1～70	46.6	均一性	高倍率	1個
[可視光] 可視光	白色	-	-	10～25	22	30.1～50	49	1.1～2	1.4	40.1～70	42.6	均一性	高倍率	1個
[可視光] 可視光	白色	-	-	10～25	22	30.1～50	49	3.1～4	3.7	40.1～70	46.6	均一性	高倍率	1個

通常単価(税別) (税込単価)	通常出荷日

36,000円 ( 39,600円 )	5日目
36,000円 ( 39,600円 )	10日目
36,000円 ( 39,600円 )	10日目
36,000円 ( 39,600円 )	10日目
36,000円 ( 39,600円 )	19日目
36,000円 ( 39,600円 )	5日目
36,000円 ( 39,600円 )	5日目
56,998円 ( 62,698円 )	10日目
69,000円 ( 75,900円 )	10日目
72,000円 ( 79,200円 )	5日目
77,004円 ( 84,704円 )	10日目
77,004円 ( 84,704円 )	10日目
56,998円 ( 62,698円 )	5日目
72,000円 ( 79,200円 )	5日目
77,004円 ( 84,704円 )	10日目
77,004円 ( 84,704円 )	10日目
56,998円 ( 62,698円 )	10日目
69,000円 ( 75,900円 )	10日目
69,000円 ( 75,900円 )	10日目
72,000円 ( 79,200円 )	5日目
77,004円 ( 84,704円 )	10日目
56,998円 ( 62,698円 )	5日目
77,004円 ( 84,704円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・独自の光学設計で高出力・高均一なスポット光を照射
・従来比最大2倍の高出力化を実現
・明るさの個体差を低減
・高解像度テレセントリックレンズの光学系に最適化
・HLV3シリーズを最大2.4倍明るく、高速点灯で使用可能に

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

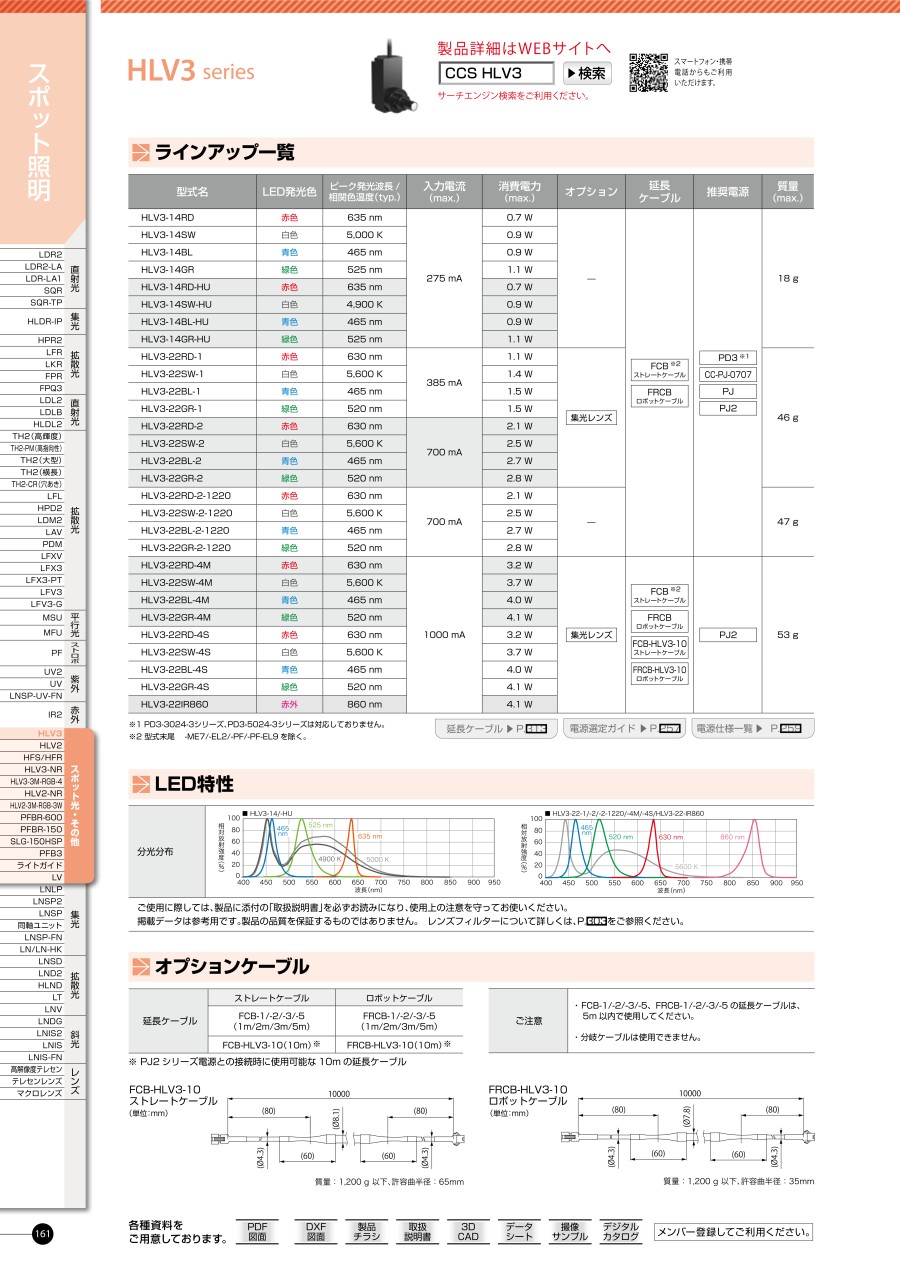

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
