過励磁/定格励磁電源
- 数量スライド割引
- 通常単価(税別)
- 14,851円～38,420円
- 税込単価
- 16,336円～42,262円
【特長】・OFSN220/OFS220形電源は、全波整流・半波整流切換方式によ...
詳細情報を確認する
未確定：候補が3型番あります。
商品情報
外形図
OFSN220
OFS220
OFSE120
製品仕様
OFSN220
| 方式 | 単相全波整流/半波整流切換式 |
|---|---|
| 入力電圧 | AC200V±10% 50/60Hz |
| 出力電圧・電流（AC200V入力時） | 過励磁:DC180V 4A以下 全波整流未平滑 保持:DC90V 2A以下 半波整流未平滑 |
| 過励磁時間 | 350±20msec 可変範囲:100～1000msec |
| 出力制御 | FETによる無接点式 |
| 警報・モニタ出力 | NPNオープンコレクタトランジスタ DC30V 50mA以下 励磁モニタ 励磁出力に同期遅れ時間50msec以下 過熱警報 スイッチング素子近傍が80±5℃にて作動 嵌合コネクタ ハウジング JST製 XHP-3 コンタクト JST製 SXH-001T-P0.6 |
| 制御接点 | 信号用リレー接点またはNPNオープンコレクタトランジスタ DC12V 最大2mA |
| 開閉頻度 | 20回/分以下 |
| インチング頻度 | 3回/秒以下かつ10回/分以下 |
| 使用周囲温湿度 | -10～60℃ 25～85%RH（結露なきこと） |
| 保存周囲温湿度 | -20～85℃ 25～90%RH（結露なきこと） |
| 絶縁耐力 | AC1500V 50/60Hz 1分間 入力一括と3番端子/ケース間 出力一括と3番端子/ケース間 制御接点入力一括と3番端子/ケース間 |
| 絶縁抵抗 | DC500V メガにて100MΩ以上 入力一括と3番端子/ケース間 出力一括と3番端子/ケース間 制御接点入力一括と3番端子/ケース間 |
| 質量 | 310g以下 |
| 適用負荷 | 無励磁作動クラッチ/ブレーキ 定格DC90V 180W以下 |
| 警報・モニタ出力用ハーネス | OFVW221003（オプション扱い） D/#26022900 |
| 適合DINレール用オプションベース | ミスミ製 ESPU-DIN2 |
OFS220
| 方式 | 単相全波整流/半波整流切換式 |
|---|---|
| 入力電圧 | AC200V±10% 50/60Hz |
| 出力電圧・電流（AC200V入力時） | 過励磁 DC180V 4A以下 全波整流未平滑 保持 DC90V 2A以下 半波整流未平滑 |
| 過励磁時間 | 350±20msec |
| 質量 | 400g以下 |
| 適用負荷 | 無励磁作動クラッチ/ブレーキ 定格DC90V 180W以下 |
| 出力制御 | 外部接点による全負荷電流開閉式 |
| 開閉頻度 | 20回/分以下 |
| 使用周囲温湿度 | 0～40℃ 25～85%RH（結露なきこと） |
| 保存周囲温湿度 | -10～70℃ 25～90%RH（結露なきこと） |
| 絶縁耐力 | AC1500V 50/60Hz 1分間 入力一括と3番端子/ケース間 出力一括と3番端子/ケース間 制御接点入力一括と3番端子/ケース間 |
| 絶縁抵抗 | DC500Vメガにて100MΩ以上 入力一括と3番端子/ケース間 出力一括と3番端子/ケース間 制御接点入力一括と3番端子/ケース間 |
| 表面処理 | 焼付塗装 マンセル7.5BG5/2 |
OFSE120
| 方式 | 単相全波整流/半波整流切換式 |
|---|---|
| 入力電圧 | AC200/220V±10% 50/60Hz |
| 出力電圧・電流（AC20OV入力時） | 過励磁 DC180/198V 2A以下 全波整流未平滑 保持 DC90/99V 1A以下 半波整流未平滑 |
| 過励磁時間 | 200±30msec |
| 出力制御 | 外部接点による全負荷電流開閉式 |
| 制御接点 | 保持電流が0.5A以下の場合は、パワーリレーの接点を2個以上直列に接続し、保持電流が0.5Aを超える場合は、 三相モータ用電磁接触器AC220V2.2kW用の接点を2個以上直列に接続してください。 |
| 開閉頻度 | 20回/分以下 |
| インチング頻度 | 3回/秒以下かつ10回/分以下 |
| 使用周囲温湿度 | -10～60℃ 25～85%RH（結露なきこと） |
| 保存周囲温湿度 | -20～85℃ 25～90%RH（結露なきこと） |
| 絶縁耐力 | AC1500V 50/60Hz 1分間 入力一括とケース間 出力一括とケース間 制御接点入力一括とケース間 |
| 絶縁抵抗 | DC500Vメガにて100MΩ以上 入力一括とケース間 出力一括とケース間 制御接点入力一括とケース間 |
| 質量 | 150g以下 |
| 適用負荷 | 無励磁作動クラッチ/ブレーキ 定格DC90V 90W以下 |
| 適用DINレール | 35mm 幅DIN46277準拠品 |
詳細情報
基本情報
【特長】

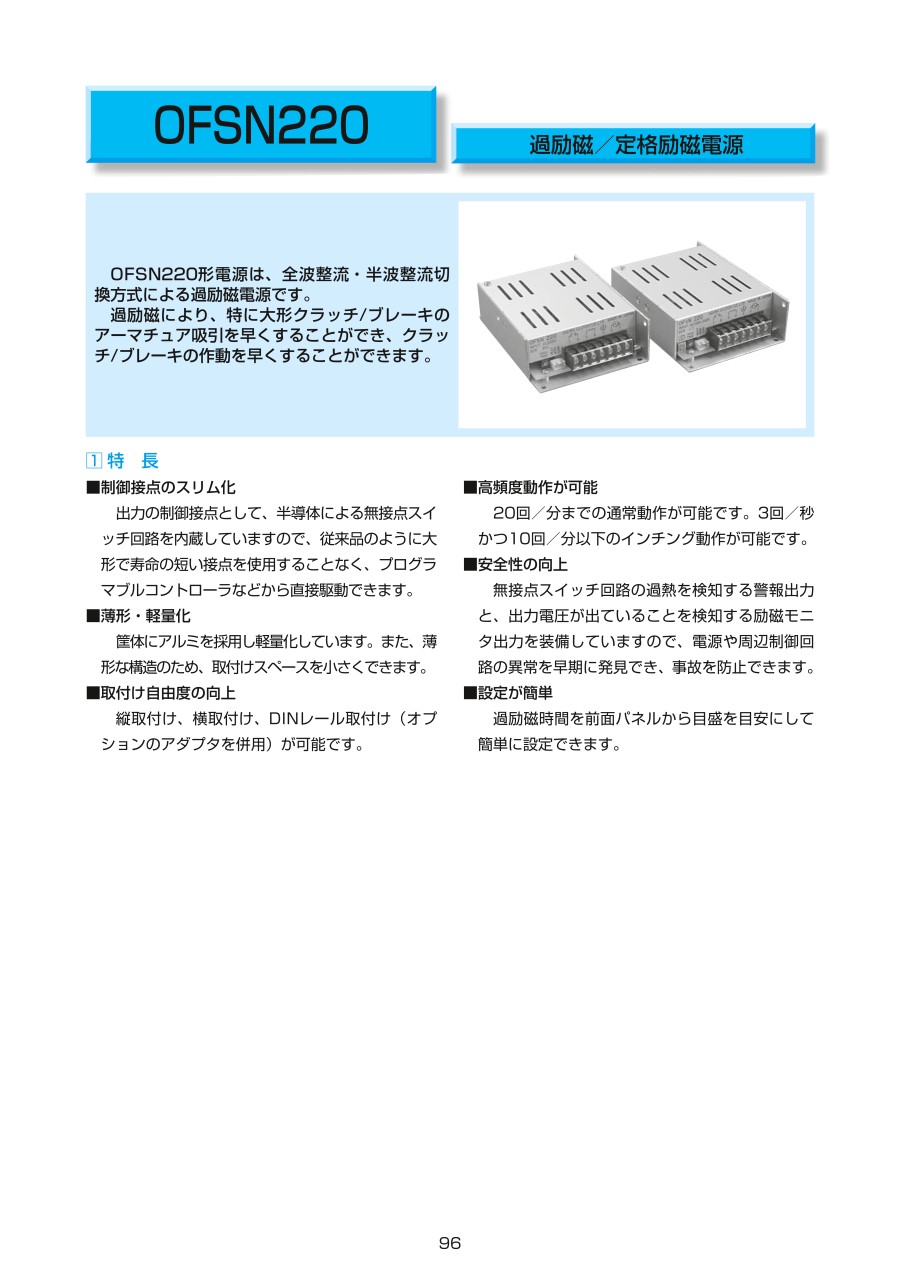

・OFSN220/OFS220形電源は、全波整流・半波整流切換方式による過励磁電源です
過励磁により、特に大形クラッチ/ブレーキのアーマチュア吸引を早くすることができ、クラッチ/ブレーキの作動を早くすることができます
・OFSE120形電源は、全波整流/半波整流切換方式による過励磁/定格励磁電源です
過励磁により、クラッチ/ブレーキのアーマチュア吸引を早くすることができ、クラッチ/ブレーキの作動が早くなります
また、制御盤で一般的に使用されているDINレールにワンタッチで取り付けることができます
