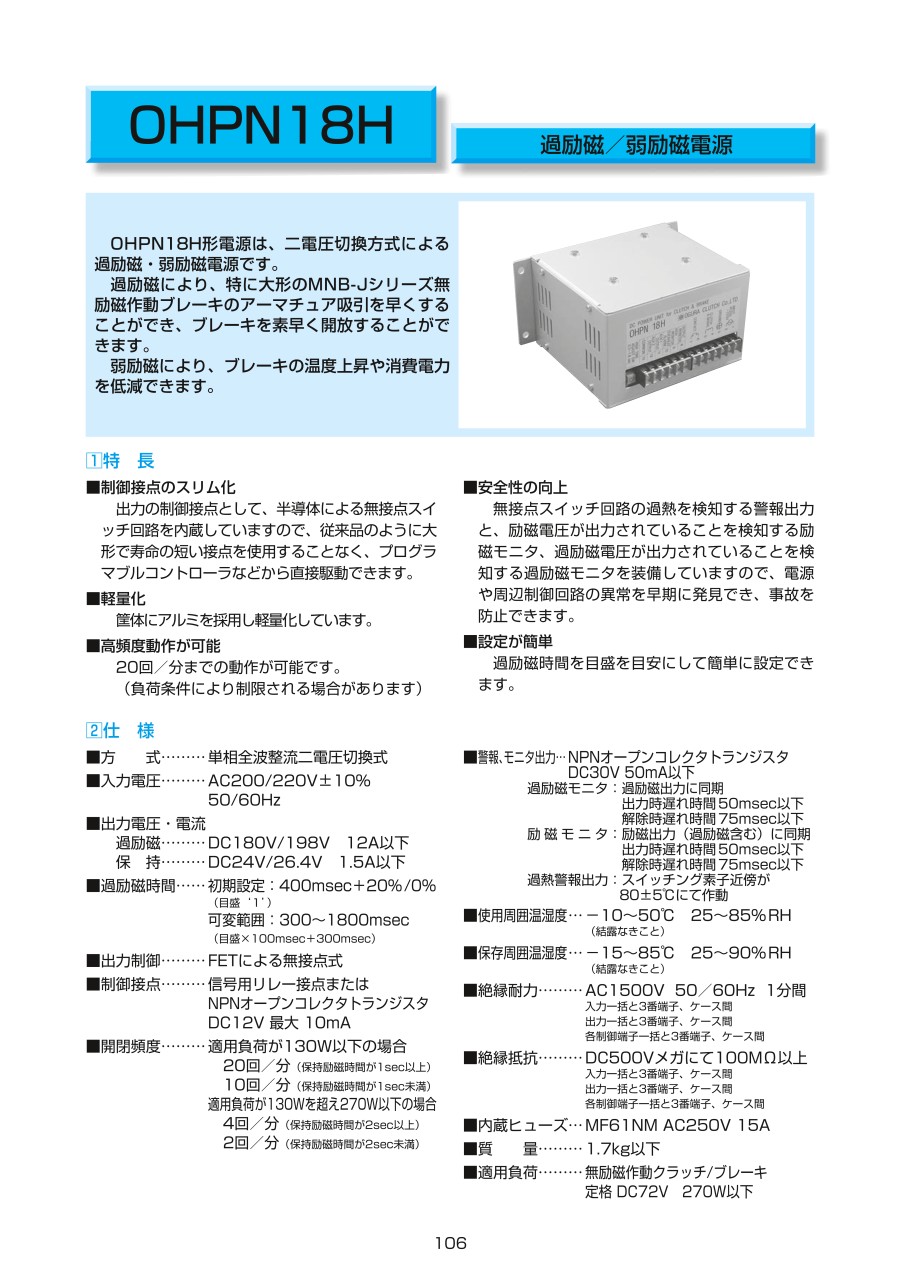

過励磁/弱励磁電源

外形図

注記
1.普通寸法差:±1

製品仕様

注意・禁止事項

使用上の注意

（1）安全のために、必ず3番端子を接地してください。
（2）この電源はインバータ出力電圧の入力はできません。入力すると電源が破損します。
（3）この電源はクラッチ/ブレーキ用バックサージ吸収素子を内蔵していますので、外部回路にバックサージ吸収素子を接続しないでください。
（4）警報・モニタ出力にリレーなどの誘導性負荷を接続する場合は、バックサージ吸収のために、必ずダイオードを接続してください。
（5）この電源に万が一異常や不具合が生じた場合でも、二次災害防止のために、完成品に適切なフェールセーフ機能を必ず付加してください。
（6）この電源は72V定格のクラッチ/ブレーキ専用ですので、90V定格のクラッチ/ブレーキには使用できません。
