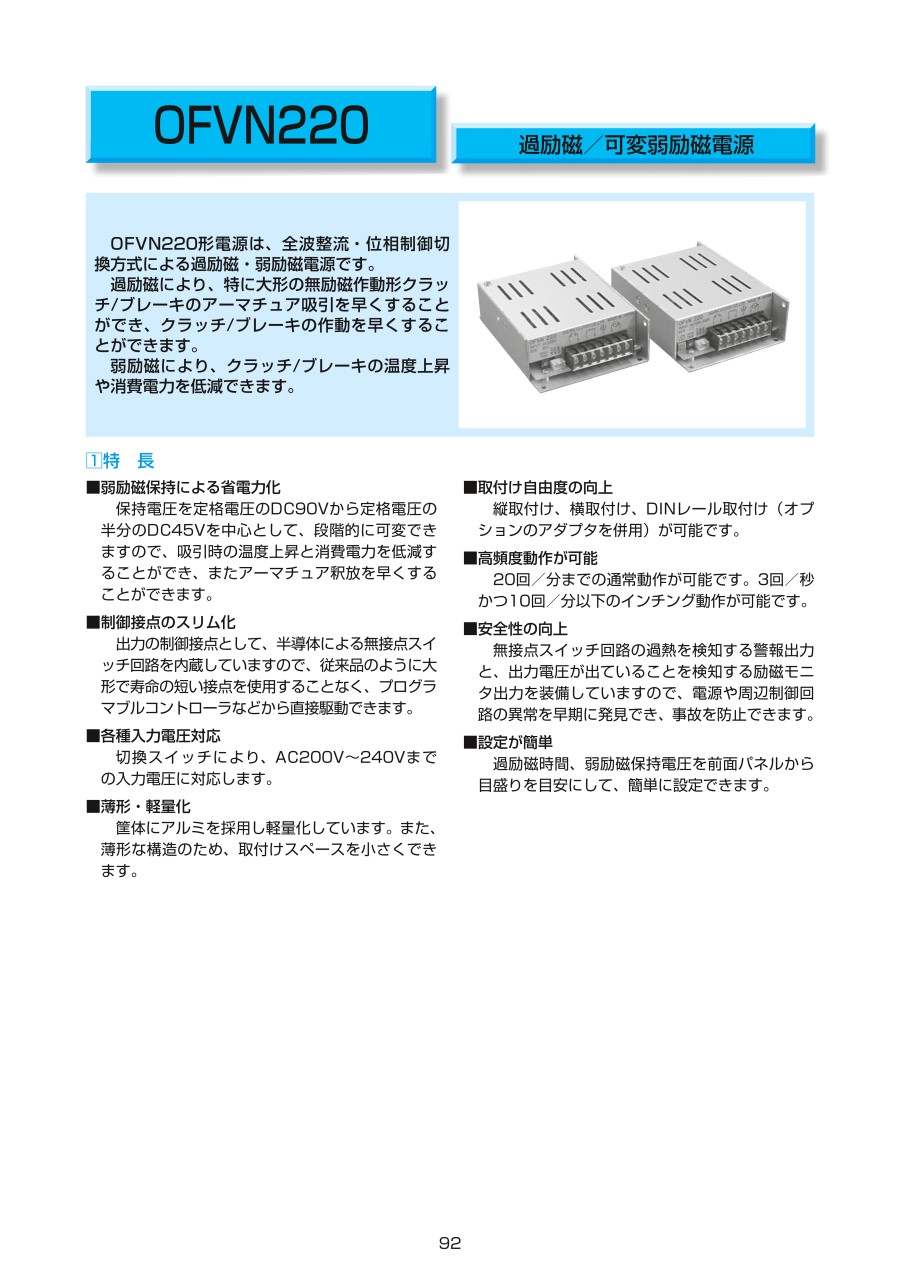

過励磁/可変弱励磁電源

外形図

製品仕様

注意・禁止事項

使用上の注意

（1）安全のために、必ず3番端子を接地してください。
（2）この電源はインバータ出力電圧の入力はできません。入力すると電源が破損します。
（3）この電源はクラッチ/ブレーキ用のバックサージ吸収素子を内蔵していますので、外部回路にバックサージ吸収素子を接続しないでください。
（4）警報・モニタ出力にリレーなどの誘導性負荷を接続する場合は、バックサージ吸収のために、必ずダイオードを接続してください。
（5）クラッチ/ブレーキからわずかなうなり音が発生する場合がありますが、性能上の問題はありません。
（6）あらかじめAC入力電圧と周波数を確認し、ロータリスイッチで保持電圧を設定してください。
（7）目盛-保持電圧特性の（  ）内は設定可能ですが、使用しないでください。
（8）保持電圧はDC45V以上を推奨します。DC90V以上には設定しないでください。
（9）この電源に万が一異常や不具合が生じた場合でも、二次災害防止のために、完成品に適切なフェールセーフ機能を必ず付加してください。
