メカニカル部品技術窓口

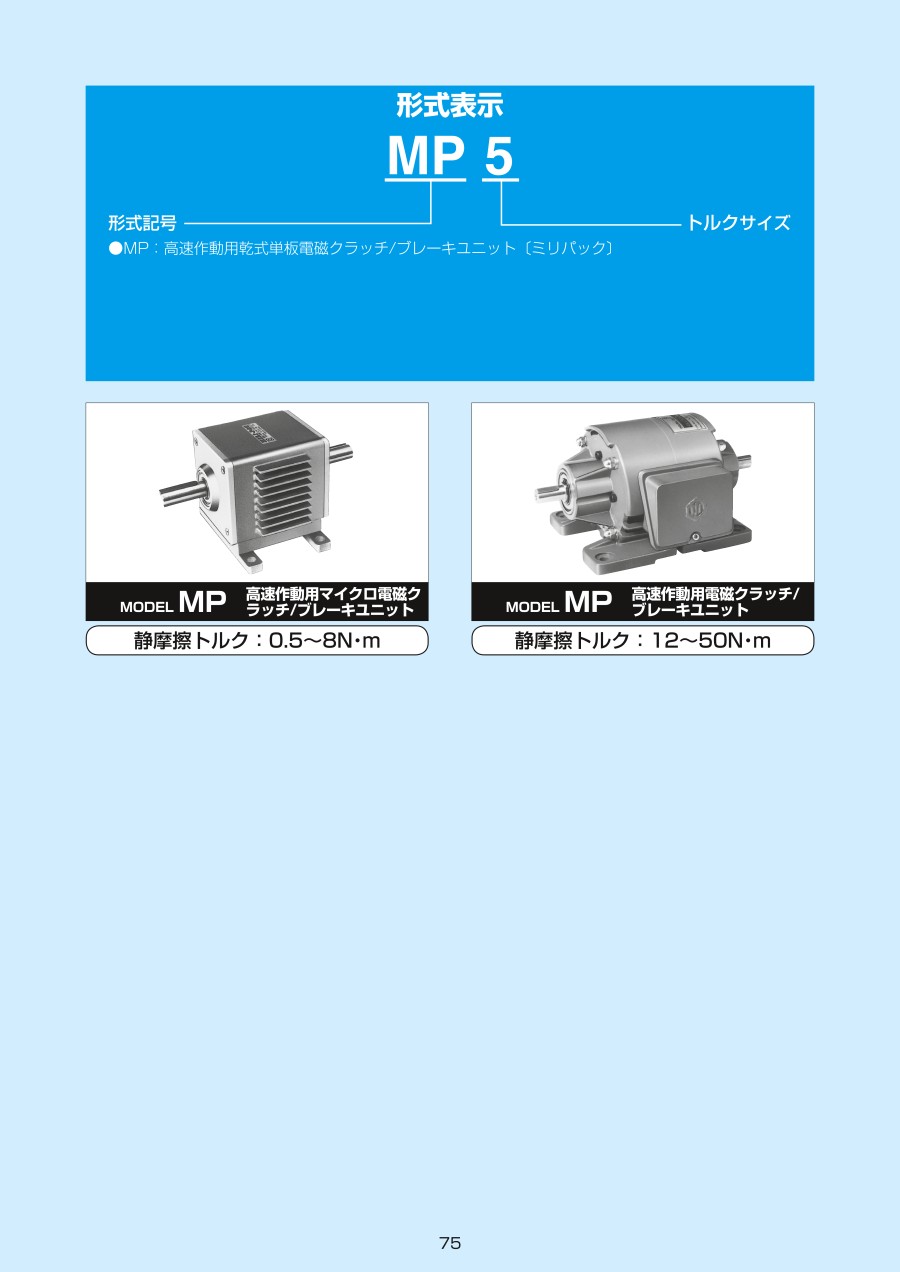

電磁クラッチ・ブレーキユニット MPシリーズ
- 通常単価(税別)
- 158,000円
- 税込単価
- 173,800円
通常出荷日：19日目
【特長】・応答性敏速・高位置精度・調整不要・許容仕事率大、耐久性良好・取付け容易・専用電源用意
詳細を確認- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
MP120の仕様・寸法情報
種類
クラッチ・ブレーキユニット
伝達 種類
単板電磁
定格トルク（範囲）(N・m)
0.1～30
最高使用回転数(rpm)
1500
使用環境
乾式
入力電圧
AC100V/AC200V
質量(g)
5000
トルク(N・m)
12
容量(W)
15
-
-
商品情報
外形図
5形、10形、20形、40形、80形
120形、250形、500形
規格表
5形、10形、20形、40形、80形
120形、250形、500形
使用例
性質性能情報・試験情報
動作特性
| 型番 | 静摩擦トルク〔N・m〕 | コイル（20℃） | 許容回転数〔r/min〕 | ||
|---|---|---|---|---|---|
| 電流〔A〕 | 抵抗〔Ω〕 | 容量〔W） | |||
| MP5 | 0.5 | 5 | 0.15 | 3.8 | 2,000 |
| MP10 | 1 | 5 | 0.21 | 5.3 | 2,000 |
| MP20 | 2 | 5 | 0.28 | 7 | 2,000 |
| MP40 | 4 | 5 | 0.33 | 8.3 | 1,500 |
| MP80 | 8 | 5 | 0.48 | 12 | 1,500 |
| MP120 | 12 | 3 | 1.68 | 15 | 1,500 |
| MP250 | 25 | 5 | 1.03 | 25 | 1,000 |
| MP500 | 50 | 6 | 0.87 | 30 | 1,000 |
仕事量
| 型番 | 総摩耗体積〔cm3〕 | 許容仕事率〔W〕 |
|---|---|---|
| 5 | 0.57 | 3.8 |
| 10 | 0.75 | 4.8 |
| 20 | 1.2 | 5.7 |
| 40 | 2.2 | 8.2 |
| 80 | 3.7 | 14 |
| 120 | 6 | 23 |
| 250 | 11 | 38 |
| 500 | 22.5 | 49 |
詳細情報
基本情報
【特長】
・応答性敏速
・高位置精度
・調整不要
・許容仕事率大、耐久性良好
・取付け容易
・専用電源用意
ご注意
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
