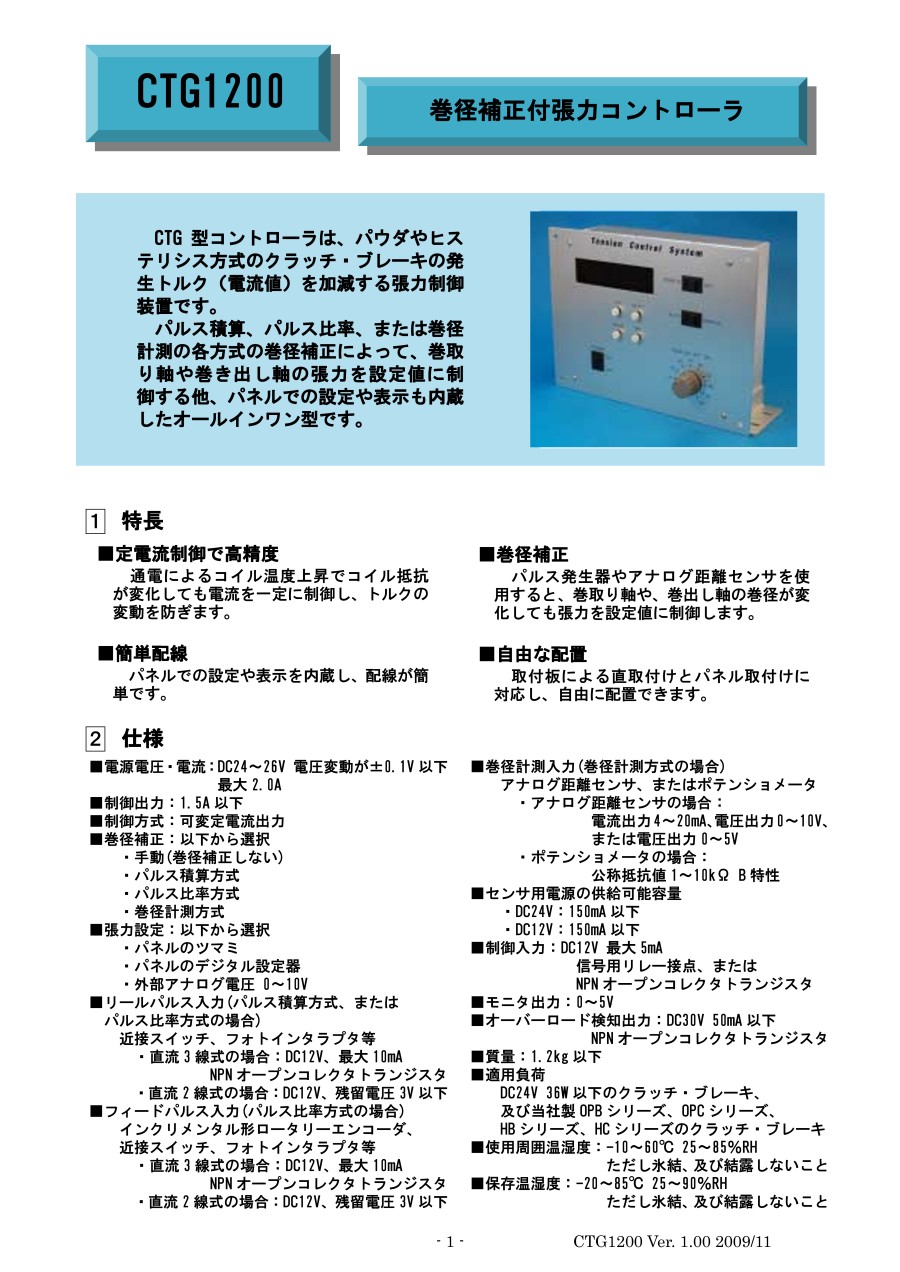

巻径補正付張力コントローラ

外形図

• パネル取付時は、取付板を外して下さい。

製品仕様

使用例

手動の場合

パウダ、ヒステリシスクラッチ・ブレーキで張力制御

巻径が変化しても張力を設定値に制御する場合

• フィードローラのパルス発生器は、パルス比率方式の場合に使用します。

注意・禁止事項

使用上の注意

• 電源は市販のスイッチング電源等の安定化電源を使用して下さい。小倉クラッチ社製OTPF/H型クラッチ・ブレーキ用電源は安定化されていないので使用できません。
• このコントローラはクラッチ・ブレーキ用バックサージ吸収素子を内蔵していますので、外部回路にバックサージ吸収素子を接続しないで下さい。
• オーバーロード検知出力、及び拡張出力にリレー等の誘導性負荷を接続する場合は、バックサージ吸収のために必ずダイオードを接続して下さい。
• センサ用電源の供給可能容量はそれぞれ150mAです。センサ用電源を使用する場合は、個々の電源に接続する各センサの消費電流の合計が150mA以下で使用して下さい。
• 誘導ノイズ等を防止するために、配線は高圧線、動力線、交流線との平行配線や同一配線を避けて分離して下さい。
• 絶縁抵抗、耐電圧試験は、内部素子を破損させる恐れがありますので実施しないで下さい。
