メカニカル部品技術窓口
巻径計測式張力コントローラ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
CTD1200の仕様・寸法情報
種類
コントローラ
入力電流
最大2A
入力電圧
DC24～26V
出力電流(A)
1.5以下
商品情報
外形図
注記
1.普通寸法差:±1
製品仕様
| 型番 | CTD1200 | CTD3200 |
|---|---|---|
| 入力電圧 | DC24～26V 最大2.0A | DC24～26V 最大3.5A |
| 出力電流 | 1.5A以下 | 3.0A以下 |
| 適用負荷 | OPB5N～80N/OPC5～80/HB0.5～10/HC0.5～10/ 任意負荷:DC24V 36W以下 | 任意負荷:DC24V 72W以下 |
| 方式 | 巻径計測方式張力制御 | |
| 張力設定 | アナログ電圧:DC0～5V 外付け可変抵抗器（VR） | |
| 計測入力 | 非接触式距離センサ:電流出力4～20mA または電圧出力0～5V ポテンショメータ:1k～10kΩ | |
| 設定パラメータ | 最大巻径:10～999mm 最大巻径時の計測入力値:0～99.9%（DC20mAまたはDC5V フルスケールに対する値） 最小巻径:10～999mm 最小巻径時の計測入力値:0～99.9%（DC20mAまたはDC5V フルスケールに対する値） | |
| 適用設定器 | CTS1160:設定パラメータの初期設定に使用 | |
| 型式選択 | 型式選択スイッチにより、使用する負荷の型式に応じた100%電流値が選択可能 | |
| モニタ出力 | 2V フルスケールのデジタル電圧計を接続すると出力電流を%単位で表示が可能 モニタ出力:1V/100% 供給可能電源容量:DC5V 60mA以下 入力インピーダンス:10kΩ以上 推奨型式:AP-200-12 （旭計器） | |
| 制御入力 | 信号用リレー接点、またはNPNオープンコレクタトランジスタ DC12V 最大5mA | |
| 質量 | 350g以下 | |
| 使用周囲温湿度 | -10～60℃ 25～85%RH ただし氷結、及び結露しないこと | |
| 保存温湿度 | -20～85℃ 25～90%RH ただし氷結、及び結露しないこと | |
| 嵌合コネクタ | CN1 CTS1160に付属の設定器ハーネス CN2 ハウジング:JST製 XHP-4 ピン:JST製 SXH-001T-P0.6 | |
| モニタハーネス | CTPW221004 D/# 26024200（オプション扱い） | |
| DINレール用オプションベース | OMRON製 S82Y-03N | |
詳細情報
基本情報

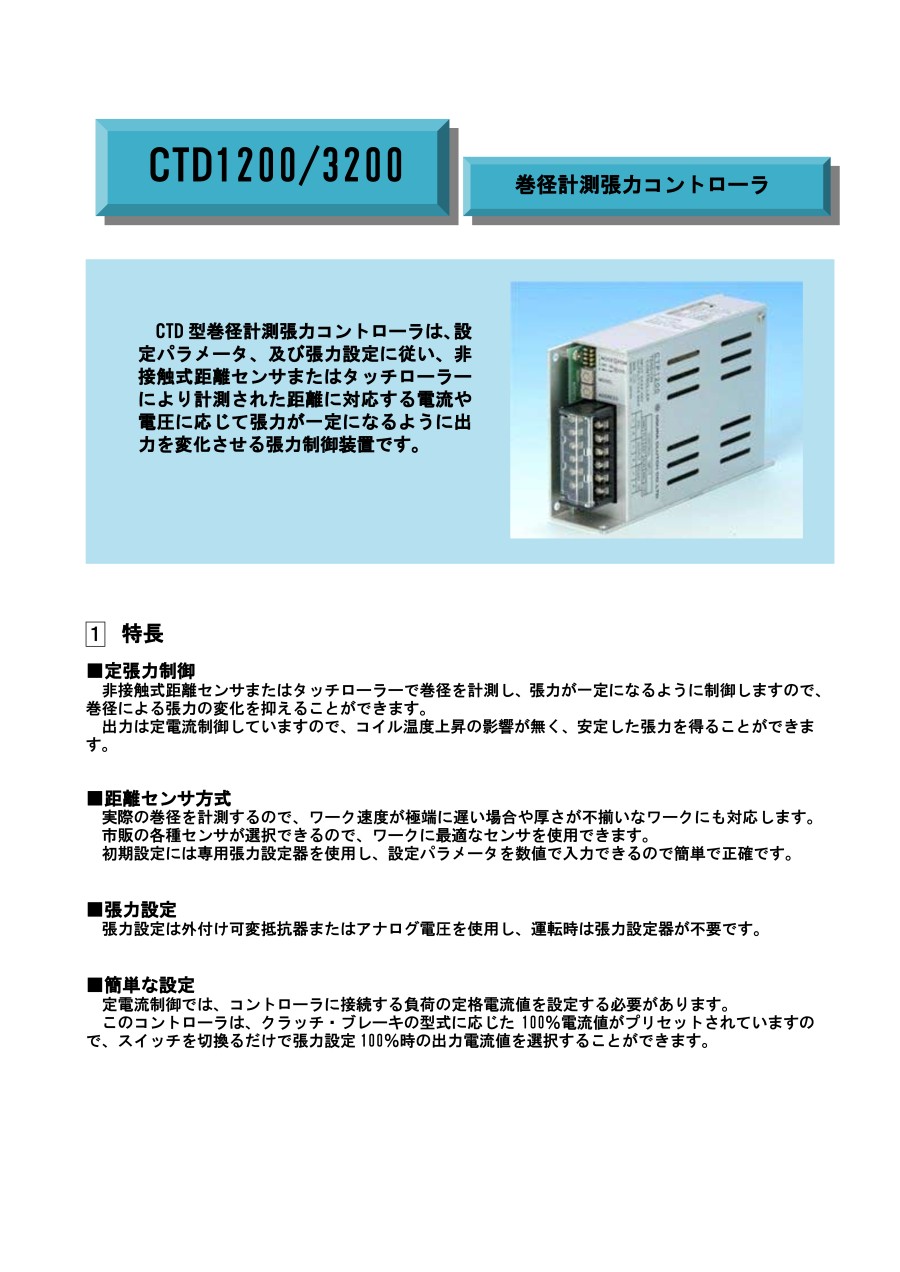

CTD型巻径計測張力コントローラは、設定パラメータ、及び張力設定に従い、非接触式距離センサまたはタッチローラーにより計測された距離に対応する電流や電圧に応じて張力が一定になるように出力を変化させる張力制御装置です。
【特長】
・定張力制御
・距離センサ方式
・張力設定
・簡単な設定
