ステンレス製エアタンクCRVZSシリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 11,477円～108,447円特別価格
- 税込単価
- 12,625円～119,292円特別価格
【特長】・圧力変動を補正し、急なエア消費の際にアキュムレータとして働きます・大...
詳細情報を確認するご注意
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品情報
外形図
CRVZS-0.1/0.4/0.75
（1）リテーナクリップ
（2）エア接続ポートねじ最大締付トルク→CRVZS-0.1/0.4/0.75規格表
注意:この製品はISO 1179-1およびISO 228-1に適合しています。
CRVZS-2
（2）エア接続ポートねじ最大締付トルク:55Nm
注意:この製品はISO 1179-1およびISO 228-1に適合しています。
CRVZS-5
（2）エア接続ポートねじ最大締付トルク:130Nm
（3）ドレン接続ポートねじ最大締付トルク:27Nm
注意:この製品はISO 1179-1およびISO 228-1に適合しています。
CRVZS-10/20
（2）最大締付トルク→CRVZS-10/20規格表
（3）最大締付トルク→CRVZS-10/20規格表
注意:この製品はISO 1179-1およびISO 228-1に適合しています。

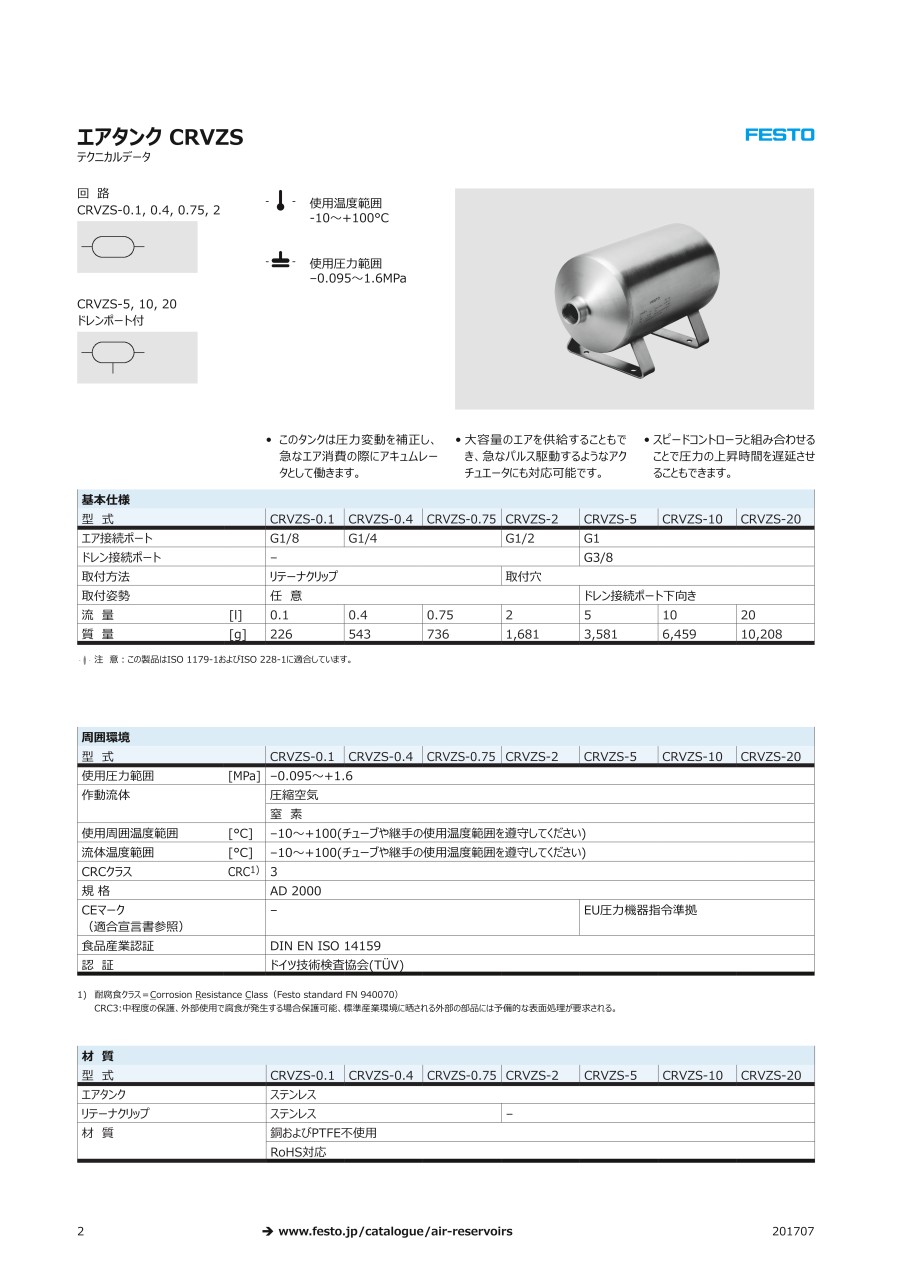

製品仕様
基本仕様
| 型番 | CRVZS-0.1 | CRVZS-0.4 | CRVZS-0.75 | CRVZS-2 | CRVZS-5 | CRVZS-10 | CRVZS-20 |
|---|---|---|---|---|---|---|---|
| エア接続ポート | G1/8 | G1/4 | G1/2 | G1 | |||
| ドレン接続ポート | - | G3/8 | |||||
| 取付方法 | リテーナクリップ | 取付穴 | |||||
| 取付姿勢 | 任意 | ドレン接続ポート下向き | |||||
| 流量［l］ | 0.1 | 0.4 | 0.75 | 2 | 5 | 10 | 20 |
| 質量［g］ | 226 | 543 | 736 | 1,681 | 3,581 | 6,459 | 10,208 |
注意:この製品はISO 1179-1およびISO 228-1に適合しています。
周囲環境
| 型番 | CRVZS-0.1 | CRVZS-0.4 | CRVZS-0.75 | CRVZS-2 | CRVZS-5 | CRVZS-10 | CRVZS-20 |
|---|---|---|---|---|---|---|---|
| 使用圧力範囲［MPa］ | -0.095～+1.6 | ||||||
| 作動流体 | 圧縮空気 | ||||||
| 窒素 | |||||||
| 使用周囲温度範囲［℃］ | -10～+100（チューブや継手の使用温度範囲を遵守してください） | ||||||
| 流体温度範囲［℃］ | -10～+100（チューブや継手の使用温度範囲を遵守してください） | ||||||
| CRCクラス CRC1） | 3 | ||||||
| 規格 | AD 2000 | ||||||
| CEマーク（適合宣言書参照） | - | EU圧力機器指令準拠 | |||||
| 食品産業認証 | DIN EN ISO 14159 | ||||||
| 認証 | ドイツ技術検査協会（ ） | ||||||
1）耐腐食クラス=Corrosion Resistance Class（Festo standard FN 940070）
CRC3:中程度の保護、外部使用で腐食が発生する場合保護可能、標準産業環境に晒される外部の部品には予備的な表面処理が要求される。
材質
| 型番 | CRVZS-0.1 | CRVZS-0.4 | CRVZS-0.75 | CRVZS-2 | CRVZS-5 | CRVZS-10 | CRVZS-20 |
|---|---|---|---|---|---|---|---|
| エアタンク | ステンレス | ||||||
| リテーナクリップ | ステンレス | - | |||||
| 材質 | 銅およびPTFE不使用 | ||||||
| RoHS対応 | |||||||
規格表
CRVZS-0.1/0.4/0.75
CRVZS-10/20
詳細情報
基本情報
【特長】
・圧力変動を補正し、急なエア消費の際にアキュムレータとして働きます
・大容量のエアを供給することもでき、急なパルス駆動するようなアクチュエータにも対応可能です
・スピードコントローラと組み合わせることで圧力の上昇時間を遅延させることもできます
ご注意
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
