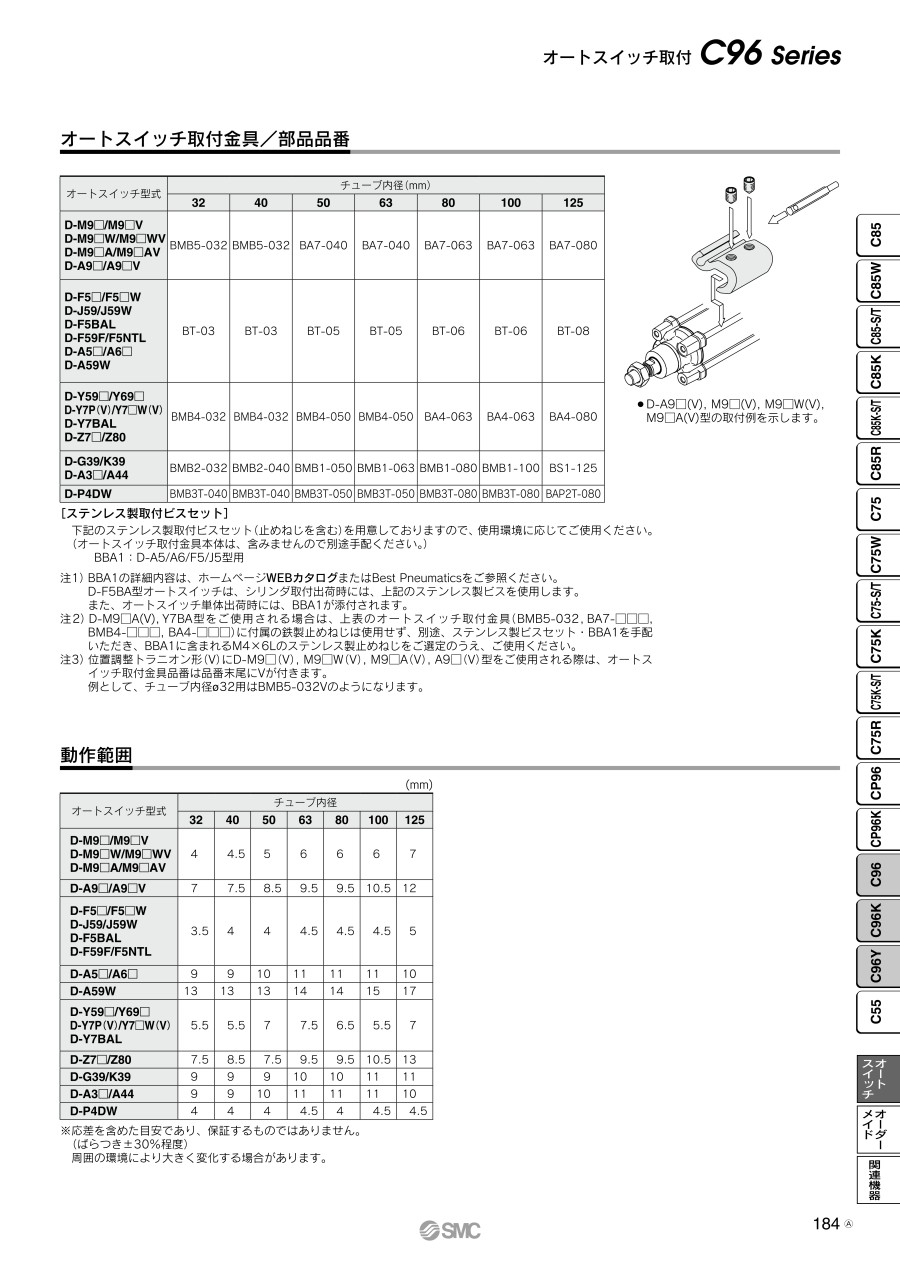

オートスイッチ取付金具

製品仕様

バンド取付タイプ

オートスイッチ取付金具型番

注）"-Z"製品以外は、型番"-C"付のシリンダを示します。

CJ2 Series

オートスイッチ取付金具型番/部品型番

オートスイッチ 取付方法	オートスイッチ 型式	チューブ内径（mm）
		6	10	16
バンド取付	D-M9□ D-M9□V D-M9□W D-M9□WV D-A9□ D-A9□V	BJ6-006 （a, b, d, fのセット）	BJ6-010 （a, b, c, dのセット）	BJ6-016 （a, b, c, dのセット）
	D-M9□A 注2） D-M9□AV 注2）	BJ6-006S （a, b, d, gのセット）	―	BJ6-016S （a, b, d, eのセット）
バンド取付	D-H7□/H7□W D-H7BA/H7NF D-C7□/C80 D-C73C/C80C	―	BJ2-010 （バンド、ビスのセット）	BJ2-016 （バンド、ビスのセット）
注4）レール取付	D-M9□ D-M9□V D-M9□W D-M9□WV D-M9□A 注4） D-M9□AV 注4） D-A9□ D-A9□V	―	BQ2-012 （a, bのセット）	BQ2-012 （a, bのセット）

注1）スイッチブラケット（ナイロン製）は、アルコール、クロロホルム、メチルアミン、塩酸、硫酸の飛散する環境下では、機能的に影響を受けますので、使用できません。
注2）インジケータランプがオートスイッチ本体より出っ張っているため、スイッチブラケットをインジケータランプの上で固定すると破損の恐れがあります。
注3）シリンダ出荷時、オートスイッチ取付金具および、オートスイッチは同梱出荷となります。
注4）D-M9□A（V）をご使用の場合は、ステンレス製取付ビスを使用した、BQ2-012Sを手配してください。

注5）D-H7BA型オートスイッチ単体出荷時には、BBA4が添付されます。

CM2 Series

オートスイッチ取付金具型番/部品型番

オートスイッチ型式	チューブ内径（mm）
	φ20	φ25	φ32	φ40
D-M9□（V） D-M9□W（V） D-A9□（V）	BM5-020 （a, b, c, d のセット）	BM5-025 （a, b, c, d のセット）	BM5-032 （a, b, c, d のセット）	BM5-040 （a, b, c, d のセット）
D-M9□A（V）注2）	BM5-020S （b, c, d, e のセット）	－	BM5-032S （b, c, d, e のセット）	－
D-H7□ D-H7□W D-H7NF D-C7□/C80 D-C73C/C80C	BM2-020A （バンド、ビスのセット）	BM2-025A （バンド、ビスのセット）	BM2-032A （バンド、ビスのセット）	BM2-040A （バンド、ビスのセット）
D-H7BA	BM2-020AS （バンド、ビスのセット）	BM2-025AS （バンド、ビスのセット）	－	－
D-B5□/B64 D-B59W D-G5NT	BA2-020 （バンド、ビスのセット）	BA2-025 （バンド、ビスのセット）	BA2-032 （バンド、ビスのセット）	BA2-040 （バンド、ビスのセット）
D-A3□A/A44A注3） D-G39A/K39A	BM3-020 （バンド、ビスのセット）	BM3-025 （バンド、ビスのセット）	－	－

注1）スイッチブラケット（ナイロン製）は、アルコール、クロロホルム、メチルアミン、塩酸、硫酸の飛散する環境下では、機能的に影響を受けますので、使用できません。
注2）インジケータランプがスイッチ本体より出っ張っているため、スイッチブラケットをインジケータランプの上で固定すると破損の恐れがあります。
注3）集約配管形/CDM2□PシリーズにはD-A3□A、A44A、G39A、K39A型は取付不可となります。

CG1 Series

オートスイッチ取付金具型番/部品型番

注1）スイッチブラケット（ナイロン製）は、アルコール、クロロホルム、メチルアミン、塩酸、硫酸の飛散する環境下では、機能的に影響を受けますので、使用できません。
注2）インジケータランプがスイッチ本体より出っ張っているため、スイッチブラケットをインジケータランプの上で固定すると破損の恐れがあります。

25A Series バンド取付タイプ

• 適用オートスイッチ：D-M9□-900、D-M9□W-900、D-M9BWSDPC-900、D-M9BWVSDPC-900、D-A90-900
