プレミアムゴールドモートル 屋外型

外形図

屋外・全閉外扇形／脚取付：0.75～55kW

図1

図2

図3

軸端部共通

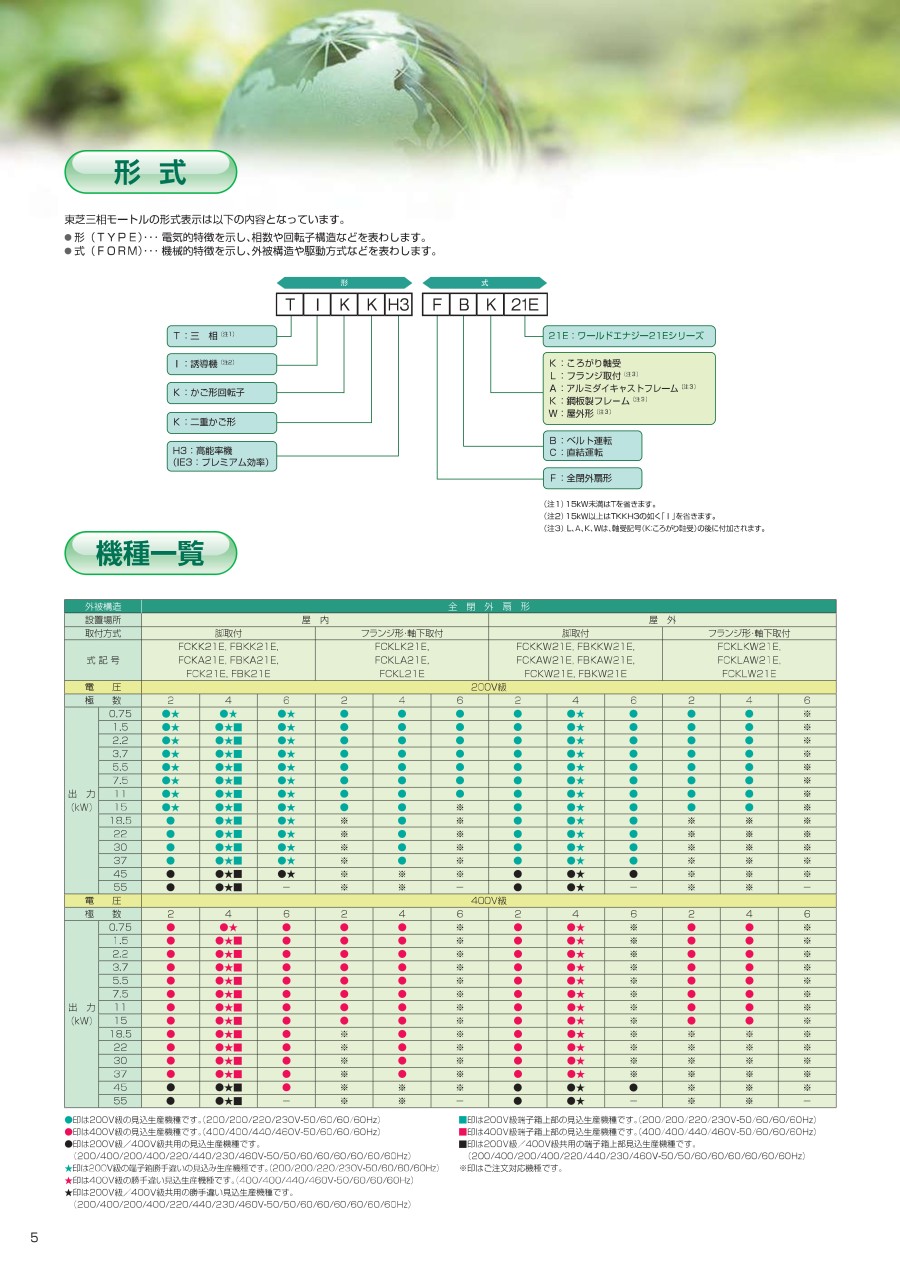

製品仕様

※時計方向でもご使用いただけますので、別途ご相談ください。

規格表

屋外・全閉外扇形／脚取付：0.75～55kW

• （1） C寸法の公差は-0.5～0です。
• （2） S寸法の公差はJIS B 0401（寸法公差およびはめあい）に規定されており、φ19～28mmはj6、φ38～48mmはk6、φ55mm以上はm6です。
• （3）軸端キーおよびキー溝はJIS B 1301の平行キーおよびキー溝によります。キー溝の寸法許容差は普通形（N9）です。
• （4）駆動方式について2極機は直結駆動、4極機はベルト駆動を標準としています。なお、ベルトの適用については東芝（モータ・コンプレッサ）までご照会ください。
• （5〉ベアリングは、密封玉軸受（封入グリース方式）を使用しています。
• （6）枠番90L以下の機種については、アイボルトは付属しておりません。
• （7）2極-22、30kW、4極-18.5、22、30、37、45kW、6極-15、18.5、22、30、45kWは、外形図に対して導風板を取り付けておりません。
