オリエンタルモーター

ステッピングモーター UPKWシリーズ

カタログ |

通常単価(税別): 8,822円～84,831円

税込単価: 9,704円～93,314円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オリエンタルモーター

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オリエンタルモーター

通常出荷日：在庫品1日目

オリエンタルモーターステッピングモーター UPKWシリーズです。

種類
モータ単体
電圧仕様
DC
電源
五相
制御方法
オープンループ
駆動方式
ユニポーラ

未確定：候補が49型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

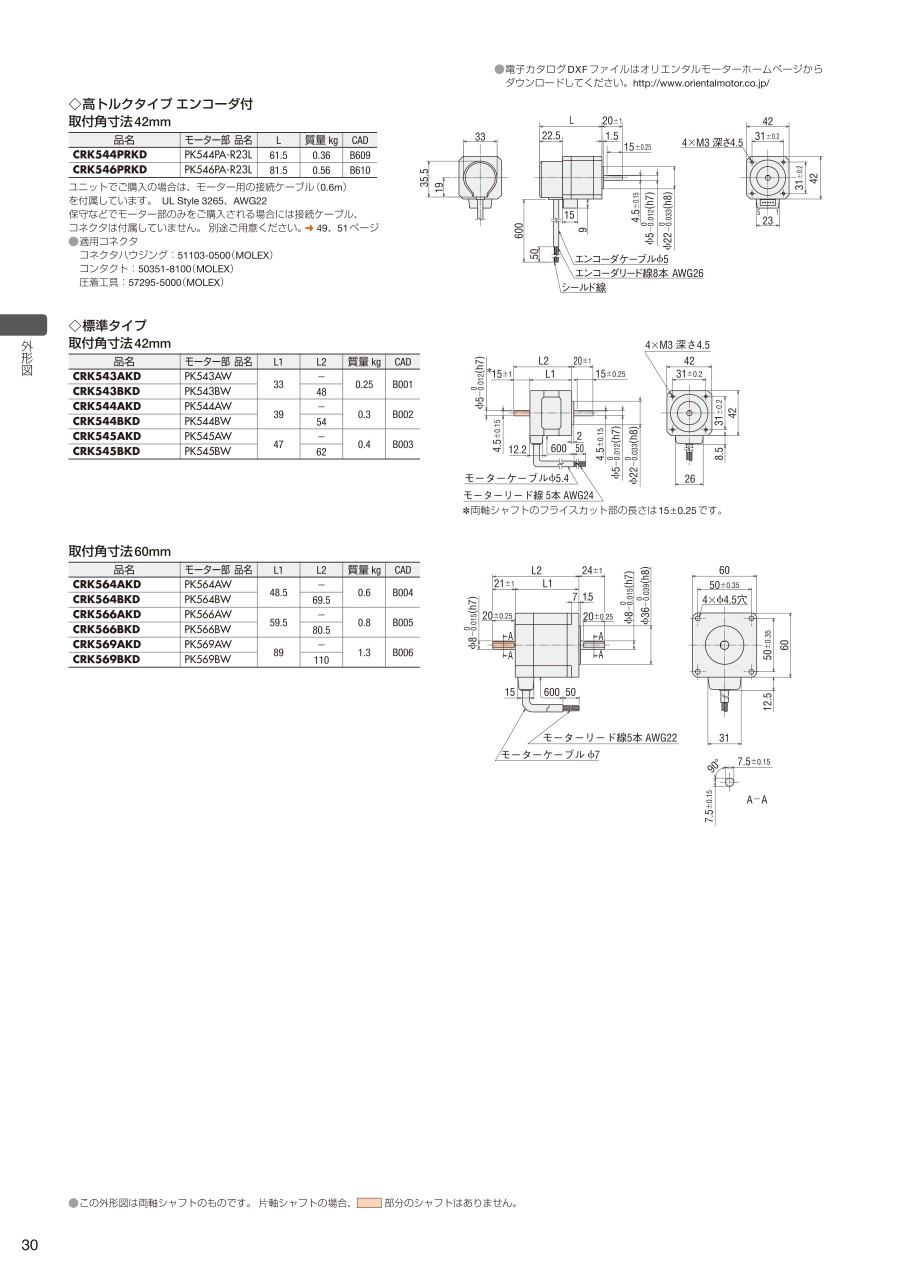

外形図

標準タイプ

■取付角寸法42mm

※両軸シャフトのフライスカット部の長さは15±0.25です。

■取付角寸法60mm

標準タイプ電磁ブレーキ付

■取付角寸法42mm

■取付角寸法60mm

規格表

標準タイプ

■取付角寸法42mm

■取付角寸法60mm

標準タイプ電磁ブレーキ付

■取付角寸法42mm

型番	L	質量（kg）
PK543AWM	63	0.37
PK544AWM	69	0.42
PK545AWM	77	0.52

■取付角寸法60mm

型番	L	質量（kg）
PK564AWM	88.5	0.9
PK566AWM	99.5	1.1
PK569AWM	129	1.6

型番リスト

表示件数

型番

角フランジ寸法

(mm)

ステップ角

(deg)

励磁最大静止トルク（範囲）

(N･m)

減速機

励磁最大静止トルク【詳細】

(N･m)

電磁ブレーキ

減速比

ケーブルの長さ

(m)

シャフト形状

ギヤヘッド種類

バックラッシ

(°)

最小発注数量

42	0.72	-	なし	-	なし	-	3	片軸	標準	-	1個
42	0.2	-	あり	-	なし	3.6	3	片軸	TH	0.75	1個
42	0.1	-	あり	-	なし	7.2	3	片軸	TH	0.42	1個
42	0.072	-	あり	-	なし	10	3	片軸	TH	0.42	1個
42	0.024	-	あり	-	なし	30	3	片軸	TH	0.25	1個
42	0.72	~0.10	なし	0.061	あり	-	3	片軸	標準	-	1個
42	0.72	-	なし	-	なし	-	3	両軸	標準	-	1個
42	0.2	-	あり	-	なし	3.6	3	両軸	TH	0.75	1個
42	0.1	-	あり	-	なし	7.2	3	両軸	TH	0.42	1個
42	0.072	-	あり	-	なし	10	3	両軸	TH	0.42	1個
42	0.036	-	あり	-	なし	20	3	両軸	TH	0.25	1個
42	0.024	-	あり	-	なし	30	3	両軸	TH	0.25	1個
42	0.72	-	なし	-	なし	-	4	片軸	標準	-	1個
42	0.72	~0.10	なし	0.085	あり	-	4	片軸	標準	-	1個
42	0.72	-	なし	-	なし	-	4	両軸	標準	-	1個
42	0.72	-	なし	-	なし	-	5	片軸	標準	-	1個
42	0.72	0.11~1.00	なし	0.114	あり	-	5	片軸	標準	-	1個
42	0.72	-	なし	-	なし	-	5	両軸	標準	-	1個
60	0.72	-	なし	-	なし	-	4	片軸	標準	-	1個
60	0.0288	-	あり	-	なし	25	4	片軸	PN	0.05	1個
60	0.02	-	あり	-	なし	36	4	片軸	PN	0.05	1個
60	0.0144	-	あり	-	なし	50	4	片軸	PN	0.05	1個
60	0.2	-	あり	-	なし	3.6	4	片軸	TH	0.59	1個
60	0.1	-	あり	-	なし	7.2	4	片軸	TH	0.25	1個
60	0.072	-	あり	-	なし	10	4	片軸	TH	0.25	1個
60	0.036	-	あり	-	なし	20	4	片軸	TH	0.17	1個
60	0.024	-	あり	-	なし	30	4	片軸	TH	0.17	1個
60	0.72	0.11~1.00	なし	0.2	あり	-	4	片軸	標準	-	1個
60	0.72	-	なし	-	なし	-	4	両軸	標準	-	1個
60	0.0288	-	あり	-	なし	25	4	両軸	PN	0.05	1個
60	0.02	-	あり	-	なし	36	4	両軸	PN	0.05	1個
60	0.0144	-	あり	-	なし	50	4	両軸	PN	0.05	1個
60	0.2	-	あり	-	なし	3.6	4	両軸	TH	0.59	1個
60	0.1	-	あり	-	なし	7.2	4	両軸	TH	0.25	1個
60	0.072	-	あり	-	なし	10	4	両軸	TH	0.25	1個
60	0.036	-	あり	-	なし	20	4	両軸	TH	0.17	1個
60	0.024	-	あり	-	なし	30	4	両軸	TH	0.17	1個
60	0.72	-	なし	-	なし	-	6	片軸	標準	-	1個
60	0.144	-	あり	-	なし	5	6	片軸	PN	0.034	1個
60	0.1	-	あり	-	なし	7.2	6	片軸	PN	0.034	1個
60	0.072	-	あり	-	なし	10	6	片軸	PN	0.034	1個
60	0.72	0.11~1.00	なし	0.38	あり	-	6	片軸	標準	-	1個
60	0.72	-	なし	-	なし	-	6	両軸	標準	-	1個
60	0.144	-	あり	-	なし	5	6	両軸	PN	0.034	1個
60	0.1	-	あり	-	なし	7.2	6	両軸	PN	0.034	1個
60	0.072	-	あり	-	なし	10	6	両軸	PN	0.034	1個
60	0.72	-	なし	-	なし	-	9	片軸	標準	-	1個
60	0.72	0.11~1.00	なし	0.79	あり	-	9	片軸	標準	-	1個
60	0.72	-	なし	-	なし	-	9	両軸	標準	-	1個

通常単価(税別) (税込単価)	通常出荷日

9,114円 ( 10,025円 )	14日目
24,293円 ( 26,722円 )	14日目
23,232円 ( 25,555円 )	14日目
24,772円 ( 27,249円 )	14日目
24,853円 ( 27,338円 )	14日目
27,253円 ( 29,978円 )	14日目
9,017円 ( 9,919円 )	14日目
22,610円 ( 24,871円 )	14日目
23,512円 ( 25,863円 )	14日目
25,143円 ( 27,657円 )	14日目
24,652円 ( 27,117円 )	14日目
26,290円 ( 28,919円 )	14日目
8,822円 ( 9,704円 )	14日目
27,348円 ( 30,083円 )	14日目
9,123円 ( 10,035円 )	14日目
10,801円 ( 11,881円 )	14日目
28,116円 ( 30,928円 )	14日目
10,325円 ( 11,358円 )	14日目
10,983円 ( 12,081円 )	14日目
84,359円 ( 92,795円 )	14日目
84,359円 ( 92,795円 )	14日目
84,359円 ( 92,795円 )	14日目
27,492円 ( 30,241円 )	14日目
28,190円 ( 31,009円 )	14日目
27,390円 ( 30,129円 )	14日目
28,507円 ( 31,358円 )	14日目
27,647円 ( 30,412円 )	14日目
31,675円 ( 34,843円 )	14日目
11,627円 ( 12,790円 )	14日目
84,831円 ( 93,314円 )	14日目
84,831円 ( 93,314円 )	14日目
84,831円 ( 93,314円 )	14日目
27,253円 ( 29,978円 )	14日目
27,253円 ( 29,978円 )	14日目
28,874円 ( 31,761円 )	14日目
30,192円 ( 33,211円 )	14日目
30,185円 ( 33,204円 )	14日目
12,006円 ( 13,207円 )	14日目
64,746円 ( 71,221円 )	14日目
67,380円 ( 74,118円 )	14日目
67,380円 ( 74,118円 )	14日目
31,357円 ( 34,493円 )	14日目
12,537円 ( 13,791円 )	14日目
67,760円 ( 74,536円 )	14日目
67,760円 ( 74,536円 )	14日目
67,760円 ( 74,536円 )	14日目
15,145円 ( 16,660円 )	14日目
36,103円 ( 39,713円 )	14日目
14,390円 ( 15,829円 )	14日目

詳細情報

基本情報

基本情報

オリエンタルモーターステッピングモーター UPKWシリーズです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
