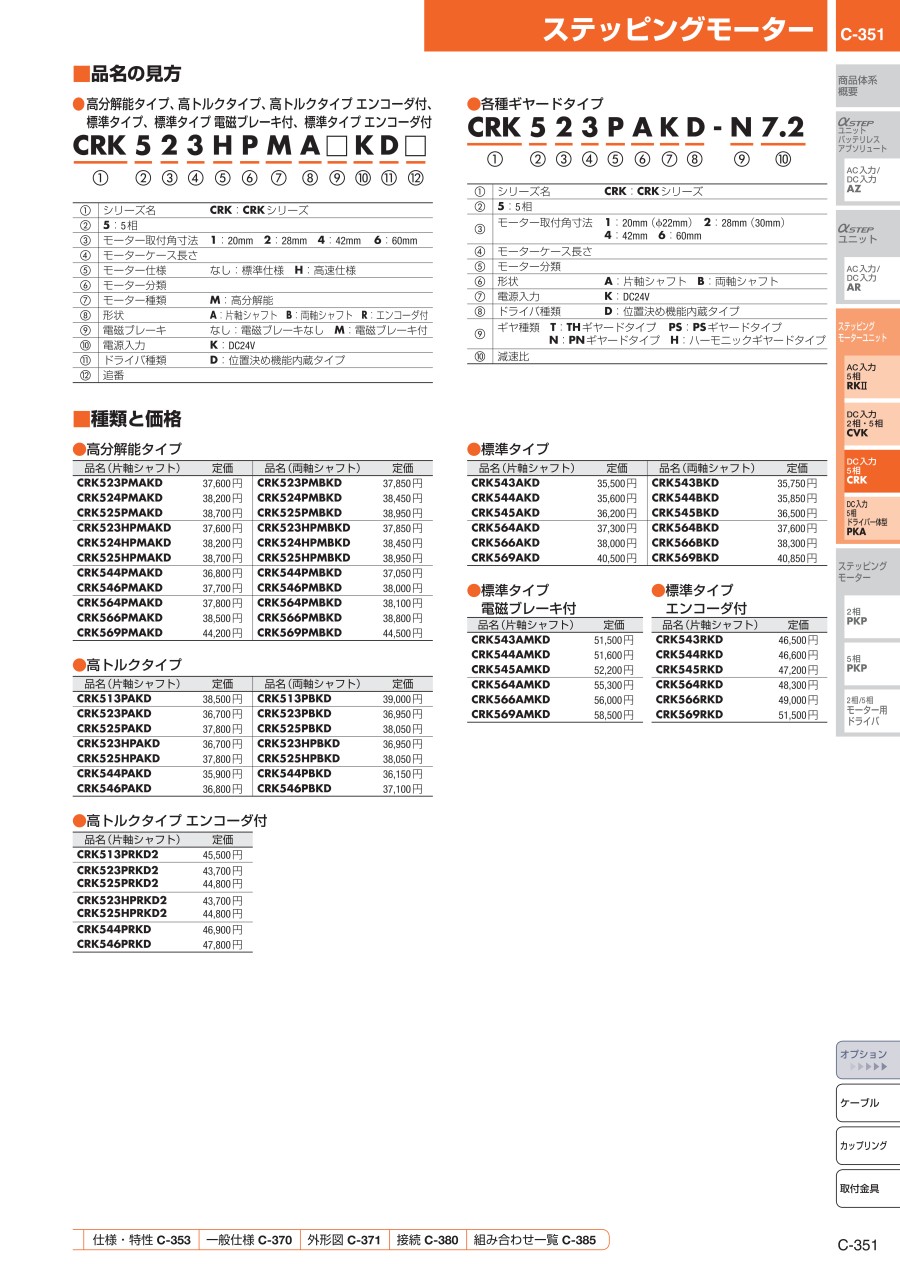

ステッピングモーター CRK/PKシリーズ
- 通常単価(税別)
- 10,537円～139,297円
- 税込単価
- 11,591円～153,227円
CRKシリーズ位置決め機能内蔵タイプは、コンパクトなドライバに位置決め機能を内...
詳細情報を確認するご注意
- 【販売終了情報】
2026年1月31日に販売終了予定となります。
仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
【対象型番】
CRK513PAKD-H50
CRK513PAPB-H50
CRK513PAP-H50
CRK513PBKD-H50
CRK513PBPB-H50
CRK513PBP-H50
CRK523PAPB-H50
未確定：候補が532型番あります。
商品情報
外形図
標準タイプ
●取付角寸法42mm
*両軸シャフトのフライスカット部の長さは15±0.25です。
●取付角寸法60mm
製品仕様
標準タイプ／標準タイプエンコーダ付
取付角寸法42mm、60mm
- ［ ］内はエンコーダ付の仕様です。
規格表
標準タイプ
●取付角寸法42mm
| 型番 | モーター部型番 | L1 | L2 | 質量 kg |
|---|---|---|---|---|
| CRK543AKD | PK543AW | 33 | - | 0.25 |
| CRK543BKD | PK543BW | 48 | ||
| CRK544AKD | PK544AW | 39 | - | 0.3 |
| CRK544BKD | PK544BW | 54 | ||
| CRK545AKD | PK545AW | 47 | - | 0.4 |
| CRK545BKD | PK545BW | 62 |
●取付角寸法60mm
| 型番 | モーター部型番 | L1 | L2 | 質量 kg |
|---|---|---|---|---|
| CRK564AKD | PK564AW | 48.5 | - | 0.6 |
| CRK564BKD | PK564BW | 69.5 | ||
| CRK566AKD | PK566AW | 59.5 | - | 0.8 |
| CRK566BKD | PK566BW | 80.5 | ||
| CRK569AKD | PK569AW | 89 | - | 1.3 |
| CRK569BKD | PK569BW | 110 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
46,513円 ( 51,164円 ) | 39日目 |
118,862円 ( 130,748円 ) | 39日目 |
118,862円 ( 130,748円 ) | 39日目 |
64,623円 ( 71,085円 ) | 39日目 |
68,253円 ( 75,078円 ) | 39日目 |
40,505円 ( 44,556円 ) | 39日目 |
112,849円 ( 124,134円 ) | 39日目 |
108,909円 ( 119,800円 ) | 39日目 |
58,619円 ( 64,481円 ) | 39日目 |
62,233円 ( 68,456円 ) | 39日目 |
40,505円 ( 44,556円 ) | 39日目 |
112,849円 ( 124,134円 ) | 39日目 |
112,849円 ( 124,134円 ) | 39日目 |
58,619円 ( 64,481円 ) | 39日目 |
62,233円 ( 68,456円 ) | 39日目 |
47,071円 ( 51,778円 ) | 39日目 |
119,442円 ( 131,386円 ) | 39日目 |
119,442円 ( 131,386円 ) | 39日目 |
65,188円 ( 71,707円 ) | 39日目 |
68,810円 ( 75,691円 ) | 39日目 |
41,073円 ( 45,180円 ) | 39日目 |
113,431円 ( 124,774円 ) | 39日目 |
113,431円 ( 124,774円 ) | 39日目 |
59,094円 ( 65,003円 ) | 39日目 |
62,726円 ( 68,999円 ) | 39日目 |
41,073円 ( 45,180円 ) | 39日目 |
113,431円 ( 124,774円 ) | 39日目 |
113,431円 ( 124,774円 ) | 39日目 |
59,094円 ( 65,003円 ) | 39日目 |
62,726円 ( 68,999円 ) | 39日目 |
54,822円 ( 60,304円 ) | 39日目 |
44,327円 ( 48,760円 ) | 39日目 |
38,305円 ( 42,136円 ) | 39日目 |
38,305円 ( 42,136円 ) | 39日目 |
44,522円 ( 48,974円 ) | 39日目 |
38,513円 ( 42,364円 ) | 39日目 |
38,513円 ( 42,364円 ) | 39日目 |
45,464円 ( 50,010円 ) | 39日目 |
39,357円 ( 43,293円 ) | 39日目 |
39,357円 ( 43,293円 ) | 39日目 |
45,662円 ( 50,228円 ) | 39日目 |
39,658円 ( 43,624円 ) | 39日目 |
39,658円 ( 43,624円 ) | 39日目 |
52,622円 ( 57,884円 ) | 39日目 |
44,327円 ( 48,760円 ) | 39日目 |
106,177円 ( 116,795円 ) | 39日目 |
106,177円 ( 116,795円 ) | 39日目 |
101,708円 ( 111,879円 ) | 39日目 |
101,708円 ( 111,879円 ) | 39日目 |
101,708円 ( 111,879円 ) | 39日目 |
74,442円 ( 81,886円 ) | 39日目 |
74,442円 ( 81,886円 ) | 39日目 |
74,442円 ( 81,886円 ) | 39日目 |
64,822円 ( 71,304円 ) | 39日目 |
69,579円 ( 76,537円 ) | 39日目 |
66,442円 ( 73,086円 ) | 39日目 |
66,442円 ( 73,086円 ) | 39日目 |
39,163円 ( 43,079円 ) | 39日目 |
100,093円 ( 110,102円 ) | 39日目 |
100,093円 ( 110,102円 ) | 39日目 |
詳細情報
基本情報
CRKシリーズ位置決め機能内蔵タイプは、コンパクトなドライバに位置決め機能を内蔵した、マイクロステップ駆動のDC入力5 相ステッピングモーターユニットです。
【特長】
・エンコーダ付製品をラインアップ（CRKのみ）
・基本ステップ角度0.72（1回転500分割）の高トルク・低振動ステッピングモーターです（PKのみ）
・高精度位置決めを低振動・低騒音で実現できます（駆動するためのドライバが別途必要です）（PKのみ）
ご注意
- 【販売終了情報】
2026年1月31日に販売終了予定となります。
仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
【対象型番】
CRK513PAKD-H50
CRK513PAPB-H50
CRK513PAP-H50
CRK513PBKD-H50
CRK513PBPB-H50
CRK513PBP-H50
CRK523PAPB-H50
カタログ
ステッピングモーター CRK/PKシリーズのレビュー
自動機製作
5
5.02022/05/17
音が静かで、出力も小さいことから省エネで、環境に良く使いやすい
