オリエンタルモーター

ステッピングモーター AZシリーズ

カタログ |

通常単価(税別): 28,452円～165,761円

税込単価: 31,297円～182,337円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オリエンタルモーター

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オリエンタルモーター

通常出荷日：在庫品1日目

【特長】・新開発ABZOセンサ搭載・外部センサ不要・原点復帰時間の短縮・バッ...

未確定：候補が458型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

AC電源入力：標準タイプ

●モーター

AZM46AC

AZM48AC

AZM66AC／AZM69AC

AZM98AC／AZM911AC

●ドライバ

外形図は位置決め機能内蔵タイプのものです。外形寸法、付属品は全てのドライバタイプで共通です。

製品仕様

一般仕様

*1. 電磁ブレーキ付のみ
*2. オリエンタルモーター測定条件による
*3. 200×200mm、厚さ2mmのアルミ板相当以上の放熱板取り付け時
*4. T.I.R（Total Indicator Reading）：基準軸心を中心にして、測定部を1回転させた場合のダイヤルゲージの読みの全量を表します。

【ご注意】

絶縁抵抗測定、絶縁耐圧試験を行なうときは、モーターとドライバを切り離してください。また、モーターのABZOセンサ部は、これらの試験を行なわないでください。

仕様：AC電源入力

■標準タイプ取付角寸法42mm、60mm、85mm

*1. （）内は、電磁ブレーキ付モーターを接続したときの値です。
*2. 電磁ブレーキ付は、ケーブルを使用して20m延長した場合、DC24V±4%の仕様になります。

●モーター

取付角寸法 mm	型番	L	質量 kg
42	AZM46AC	-	0.44
42	AZM48AC	-	0.68
60	AZM66AC	72	0.91
60	AZM69AC	97.5	1.4
85	AZM98AC	84	1.9
85	AZM911AC	114	3

●ドライバ

質量：0.65kg

【付属品】

主電源・回生抵抗用コネクタ（CN4）
コネクタ：05JFAT-SAXGDK-H5.0（日本圧着端子製造株式会社）
コネクタ結線レバー
入出力信号用コネクタ（CN5）
コネクタ：DFMC1,5/12-ST-3,5（フェニックス・コンタクト株式会社）
DC24V電源入力・電磁ブレーキ接続・回生抵抗サーマル入力・動力遮断信号入出力用コネクタ（CN1）
コネクタ：DFMC1,5/7-ST-3,5-LR（フェニックス・コンタクト株式会社）

型番リスト

表示件数

...

型番

種類

電圧仕様

電源

制御方法

角フランジ寸法

(mm)

ステップ角

(deg)

励磁最大静止トルク（範囲）

(N･m)

減速機

駆動方式

励磁最大静止トルク【詳細】

(N･m)

電磁ブレーキ

ドライバ種類

減速比

シャフト形状

ギヤヘッド種類

モーターケース長さ

識別

付加機能

出力軸タイプ

ケーブル引き出し方向

軸数

ネットワーク種類

バックラッシ

(°)

RoHS?

最小発注数量

ドライバ単体	DC	単相	-	-	-	-	-	-	-	-	多軸ドライバ	-	-	-	-	-	-	-	-	2	EtherCAT	-	-	1個
ドライバ単体	DC	単相	-	-	-	-	-	-	-	-	多軸ドライバ	-	-	-	-	-	-	-	-	2	MECHATROLINK-III	-	-	1個
ドライバ単体	DC	単相	-	-	-	-	-	-	-	-	多軸ドライバ	-	-	-	-	-	-	-	-	2	SSCNETIII/H	-	-	1個
ドライバ単体	DC	単相	-	-	-	-	-	-	-	-	多軸ドライバ	-	-	-	-	-	-	-	-	3	EtherCAT	-	-	1個
ドライバ単体	DC	単相	-	-	-	-	-	-	-	-	多軸ドライバ	-	-	-	-	-	-	-	-	3	MECHATROLINK-III	-	-	1個
ドライバ単体	DC	単相	-	-	-	-	-	-	-	-	多軸ドライバ	-	-	-	-	-	-	-	-	3	SSCNETIII/H	-	-	1個
ドライバ単体	DC	単相	-	-	-	-	-	-	-	-	多軸ドライバ	-	-	-	-	-	-	-	-	4	EtherCAT	-	-	1個
ドライバ単体	DC	単相	-	-	-	-	-	-	-	-	多軸ドライバ	-	-	-	-	-	-	-	-	4	MECHATROLINK-III	-	-	1個
ドライバ単体	DC	単相	-	-	-	-	-	-	-	-	多軸ドライバ	-	-	-	-	-	-	-	-	4	SSCNETIII/H	-	-	1個
ドライバ単体	AC100	単相	-	-	-	-	-	-	-	-	パルス列入力タイプ	-	-	-	-	-	-	-	-	-	-	-	-	1個
ドライバ単体	AC100	単相	-	-	-	-	-	-	-	-	位置決め機能内蔵タイプ	-	-	-	-	-	-	-	-	-	-	-	-	1個
ドライバ単体	AC100	単相	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	EtherCAT	-	-	1個
ドライバ単体	AC100	単相	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	EtherNet/IP	-	-	1個
ドライバ単体	AC100	単相	-	-	-	-	-	-	-	-	RS-485通信付きパルス列入力タイプ	-	-	-	-	-	-	-	-	-	-	-	10	1個
ドライバ単体	AC200	単相/三相	-	-	-	-	-	-	-	-	パルス列入力タイプ	-	-	-	-	-	-	-	-	-	-	-	-	1個
ドライバ単体	AC200	単相/三相	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	EtherCAT	-	-	1個
ドライバ単体	AC200	単相/三相	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	EtherNet/IP	-	-	1個
ドライバ単体	AC200	単相/三相	-	-	-	-	-	-	-	-	RS-485通信付きパルス列入力タイプ	-	-	-	-	-	-	-	-	-	-	-	-	1個
ドライバ単体	DC	単相	-	-	-	-	-	-	-	-	パルス列入力タイプ	-	-	-	-	-	-	-	-	-	-	-	-	1個
ドライバ単体	DC	単相	-	-	-	-	-	-	-	-	位置決め機能内蔵タイプ	-	-	-	-	-	-	-	-	-	-	-	-	1個
ドライバ単体	DC	単相	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	EtherCAT	-	-	1個
ドライバ単体	DC	単相	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	EtherNet/IP	-	-	1個
ドライバ単体	DC	単相	-	-	-	-	-	-	-	-	RS-485通信付きパルス列入力タイプ	-	-	-	-	-	-	-	-	-	-	-	-	1個
モータ単体	DC	単相	クローズドループ	20	0.36	~0.10	なし	バイポーラ	0.02	なし	-	-	片軸	標準	4	-	-	-	-	-	-	-	-	1個
モータ単体	DC	単相	クローズドループ	20	0.36	~0.10	なし	バイポーラ	0.036	なし	-	-	片軸	標準	5	-	-	-	-	-	-	-	-	1個
モータ単体	DC	単相	クローズドループ	28	0.36	~0.10	なし	バイポーラ	0.095	なし	-	-	片軸	標準	4	-	-	-	-	-	-	-	-	1個
モータ単体	DC	単相	クローズドループ	30	0.36	1.01~2.00	あり	バイポーラ	1.8	なし	-	50	片軸	ハーモニック	4	-	-	-	-	-	-	-	-	1個
モータ単体	DC	単相	クローズドループ	30	0.36	2.01~	あり	バイポーラ	2.4	なし	-	100	片軸	ハーモニック	4	-	-	-	-	-	-	-	-	1個
モータ単体	DC	単相	クローズドループ	28	0.36	0.11~1.00	あり	バイポーラ	0.3	なし	-	7.2	片軸	PS	4	-	-	-	-	-	-	0.59	10	1個
モータ単体	DC	単相	クローズドループ	28	0.36	0.11~1.00	あり	バイポーラ	0.5	なし	-	10	片軸	PS	4	-	-	-	-	-	-	0.59	-	1個
モータ単体	AC200	単相/三相	クローズドループ	42	0.36	0.11~1.00	なし	バイポーラ	0.3	なし	-	-	片軸	標準	6	-	ストレート	-	-	-	-	-	-	1個
モータ単体	DC	単相	クローズドループ	42	0.36	0.11~1.00	なし	バイポーラ	0.3	なし	-	-	片軸	標準	6	-	ストレート	-	-	-	-	-	-	1個
モータ単体	AC200	単相/三相	クローズドループ	42	0.36	0.11~1.00	なし	バイポーラ	0.3	なし	-	-	片軸	標準	6	-	-	-	-	-	-	-	-	1個
モータ単体	AC200	単相/三相	クローズドループ	42	0.36	0.11~1.00	あり	バイポーラ	0.7	なし	-	7.2	片軸	FC	6	中実軸	-	-	下方向	-	-	0.42	-	1個
モータ単体	AC200	単相/三相	クローズドループ	42	0.36	0.11~1.00	あり	バイポーラ	0.7	なし	-	7.2	片軸	FC	6	中実軸	-	-	上方向	-	-	0.42	-	1個
モータ単体	AC200	単相/三相	クローズドループ	42	0.36	0.11~1.00	あり	バイポーラ	1	なし	-	10	片軸	FC	6	中実軸	-	-	下方向	-	-	0.42	-	1個
モータ単体	AC200	単相/三相	クローズドループ	42	0.36	0.11~1.00	あり	バイポーラ	1	なし	-	10	片軸	FC	6	中実軸	-	-	上方向	-	-	0.42	-	1個
モータ単体	AC200	単相/三相	クローズドループ	42	0.36	1.01~2.00	あり	バイポーラ	2	なし	-	20	片軸	FC	6	中実軸	-	-	下方向	-	-	0.25	-	1個
モータ単体	AC200	単相/三相	クローズドループ	42	0.36	1.01~2.00	あり	バイポーラ	2	なし	-	20	片軸	FC	6	中実軸	-	-	上方向	-	-	0.25	-	1個
モータ単体	AC200	単相/三相	クローズドループ	42	0.36	2.01~	あり	バイポーラ	3	なし	-	30	片軸	FC	6	中実軸	-	-	下方向	-	-	0.25	-	1個
モータ単体	AC200	単相/三相	クローズドループ	42	0.36	2.01~	あり	バイポーラ	3	なし	-	30	片軸	FC	6	中実軸	-	-	上方向	-	-	0.25	-	1個
モータ単体	AC200	単相/三相	クローズドループ	40	0.36	1.01~2.00	あり	バイポーラ	1.5	なし	-	5	片軸	HPG	6	-	-	シャフト出力	-	-	-	0.05	-	1個
モータ単体	AC200	単相/三相	クローズドループ	40	0.36	1.01~2.00	あり	バイポーラ	1.5	なし	-	5	片軸	HPG	6	-	-	フランジ出力	-	-	-	0.05	-	1個
モータ単体	AC200	単相/三相	クローズドループ	40	0.36	2.01~	あり	バイポーラ	2.5	なし	-	9	片軸	HPG	6	-	-	シャフト出力	-	-	-	0.05	-	1個
モータ単体	AC200	単相/三相	クローズドループ	40	0.36	2.01~	あり	バイポーラ	2.5	なし	-	9	片軸	HPG	6	-	-	フランジ出力	-	-	-	0.05	-	1個
モータ単体	AC200	単相/三相	クローズドループ	42	0.36	2.01~	あり	バイポーラ	3.5	なし	-	50	片軸	ハーモニック	6	-	-	-	-	-	-	-	-	1個
モータ単体	AC200	単相/三相	クローズドループ	42	0.36	2.01~	あり	バイポーラ	5	なし	-	100	片軸	ハーモニック	6	-	-	-	-	-	-	-	-	1個
モータ単体	AC200	単相/三相	クローズドループ	42	0.36	0.11~1.00	あり	バイポーラ	1	なし	-	5	片軸	PS	6	-	-	-	-	-	-	0.25	-	1個
モータ単体	AC200	単相/三相	クローズドループ	42	0.36	1.01~2.00	あり	バイポーラ	1.5	なし	-	7.2	片軸	PS	6	-	-	-	-	-	-	0.25	-	1個
モータ単体	AC200	単相/三相	クローズドループ	42	0.36	1.01~2.00	あり	バイポーラ	1.5	なし	-	10	片軸	PS	6	-	-	-	-	-	-	0.25	-	1個
モータ単体	AC200	単相/三相	クローズドループ	42	0.36	2.01~	あり	バイポーラ	2.5	なし	-	25	片軸	PS	6	-	-	-	-	-	-	0.25	-	1個
モータ単体	AC200	単相/三相	クローズドループ	42	0.36	2.01~	あり	バイポーラ	3	なし	-	36	片軸	PS	6	-	-	-	-	-	-	0.25	-	1個
モータ単体	AC200	単相/三相	クローズドループ	42	0.36	2.01~	あり	バイポーラ	3	なし	-	50	片軸	PS	6	-	-	-	-	-	-	0.25	-	1個
モータ単体	AC200	単相/三相	クローズドループ	42	0.36	0.11~1.00	あり	バイポーラ	0.65	なし	-	3.6	片軸	TS	6	-	-	-	-	-	-	0.75	-	1個
モータ単体	AC200	単相/三相	クローズドループ	42	0.36	0.11~1.00	あり	バイポーラ	0.65	なし	-	3.6	片軸	TS	6	-	-	-	左方向	-	-	0.75	-	1個
モータ単体	AC200	単相/三相	クローズドループ	42	0.36	0.11~1.00	あり	バイポーラ	0.65	なし	-	3.6	片軸	TS	6	-	-	-	右方向	-	-	0.75	-	1個
モータ単体	AC200	単相/三相	クローズドループ	42	0.36	0.11~1.00	あり	バイポーラ	0.65	なし	-	3.6	片軸	TS	6	-	-	-	上方向	-	-	0.75	-	1個
モータ単体	AC200	単相/三相	クローズドループ	42	0.36	1.01~2.00	あり	バイポーラ	1.2	なし	-	7.2	片軸	TS	6	-	-	-	-	-	-	0.42	-	1個
モータ単体	AC200	単相/三相	クローズドループ	42	0.36	1.01~2.00	あり	バイポーラ	1.2	なし	-	7.2	片軸	TS	6	-	-	-	左方向	-	-	0.42	-	1個
モータ単体	AC200	単相/三相	クローズドループ	42	0.36	1.01~2.00	あり	バイポーラ	1.2	なし	-	7.2	片軸	TS	6	-	-	-	右方向	-	-	0.42	-	1個

通常単価(税別) (税込単価)	通常出荷日

89,108円 ( 98,019円 )	9日目
92,727円 ( 102,000円 )	9日目
92,727円 ( 102,000円 )	9日目
122,866円 ( 135,153円 )	9日目
122,866円 ( 135,153円 )	9日目
122,866円 ( 135,153円 )	9日目
148,447円 ( 163,292円 )	9日目
148,447円 ( 163,292円 )	9日目
148,447円 ( 163,292円 )	9日目
55,561円 ( 61,117円 )	9日目
60,453円 ( 66,498円 )	9日目
68,990円 ( 75,889円 )	14日目
68,990円 ( 75,889円 )	14日目
60,892円 ( 66,981円 )	9日目
54,916円 ( 60,408円 )	9日目
68,990円 ( 75,889円 )	14日目
68,990円 ( 75,889円 )	14日目
60,417円 ( 66,459円 )	9日目
41,071円 ( 45,178円 )	9日目
47,062円 ( 51,768円 )	9日目
53,292円 ( 58,621円 )	14日目
53,292円 ( 58,621円 )	14日目
43,474円 ( 47,821円 )	9日目
29,781円 ( 32,759円 )	9日目
29,011円 ( 31,912円 )	9日目
28,452円 ( 31,297円 )	9日目
89,029円 ( 97,932円 )	14日目
89,029円 ( 97,932円 )	14日目
60,540円 ( 66,594円 )	14日目
59,545円 ( 65,500円 )	14日目
31,547円 ( 34,702円 )	14日目
33,056円 ( 36,362円 )	14日目
31,577円 ( 34,735円 )	9日目
59,943円 ( 65,937円 )	14日目
59,943円 ( 65,937円 )	14日目
59,943円 ( 65,937円 )	14日目
59,943円 ( 65,937円 )	14日目
59,943円 ( 65,937円 )	14日目
59,943円 ( 65,937円 )	14日目
57,657円 ( 63,423円 )	14日目
59,943円 ( 65,937円 )	14日目
71,651円 ( 78,816円 )	14日目
70,494円 ( 77,543円 )	14日目
68,817円 ( 75,699円 )	14日目
68,285円 ( 75,114円 )	14日目
88,680円 ( 97,548円 )	14日目
92,330円 ( 101,563円 )	14日目
58,232円 ( 64,055円 )	14日目
55,937円 ( 61,531円 )	14日目
58,949円 ( 64,844円 )	14日目
63,977円 ( 70,375円 )	14日目
63,977円 ( 70,375円 )	14日目
65,157円 ( 71,673円 )	14日目
43,409円 ( 47,750円 )	14日目
45,259円 ( 49,785円 )	14日目
45,259円 ( 49,785円 )	14日目
45,259円 ( 49,785円 )	14日目
45,197円 ( 49,717円 )	14日目
45,259円 ( 49,785円 )	14日目
45,259円 ( 49,785円 )	14日目

...

基本情報

基本情報

【特長】
・新開発ABZOセンサ搭載
・外部センサ不要
・原点復帰時間の短縮
・バッテリ不要
・省エネルギー・低発熱
・システム構成に合わせて選べる3つのドライバ
・データ設定ソフトMEXE02で実現できる簡単操作

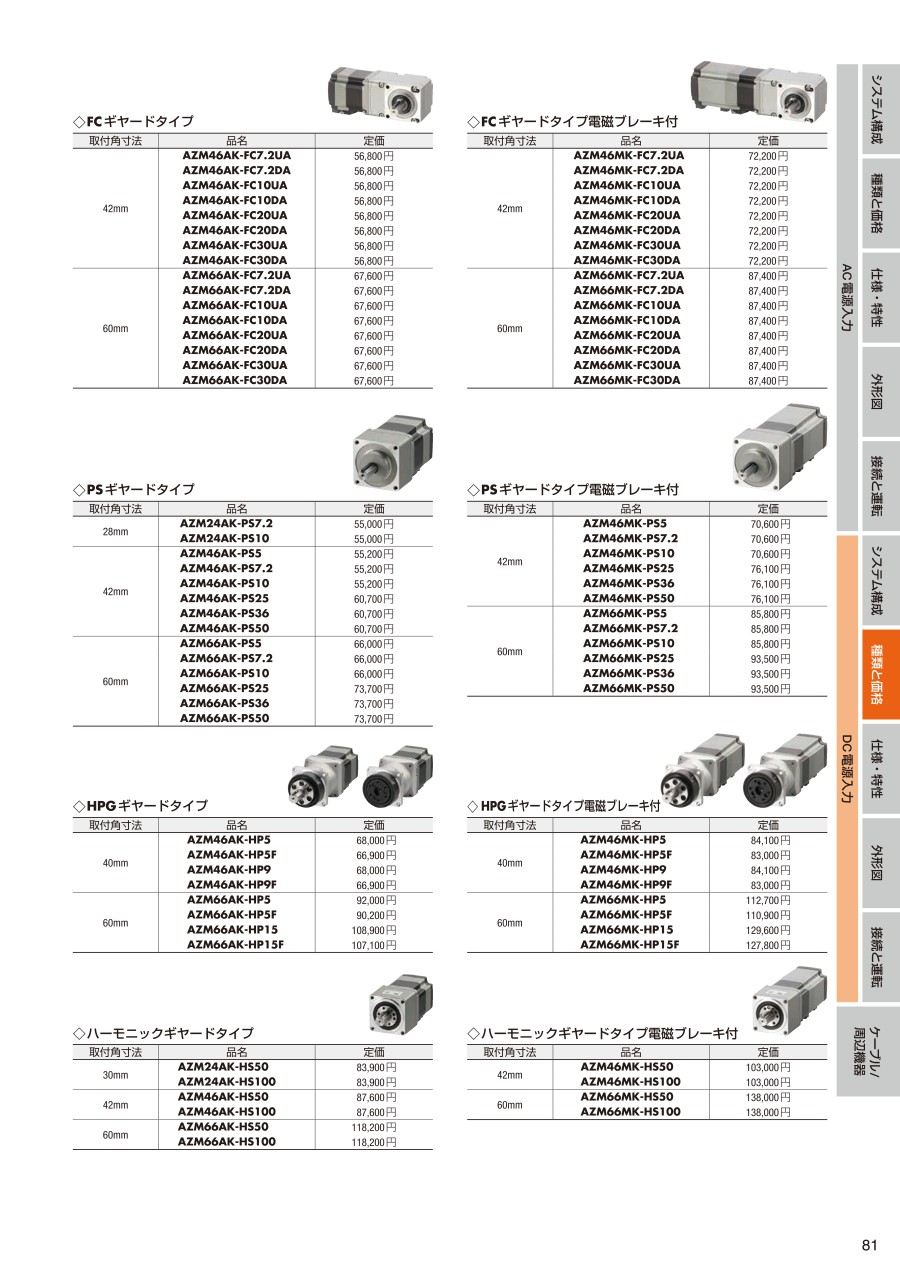

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
