インダクションモーターワールドKシリーズ（RoHS非適合）

カタログ |

通常単価(税別): 7,664円～30,359円

税込単価: 8,430円～33,395円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オリエンタルモーター

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オリエンタルモーター

通常出荷日：在庫品1日目

信号用サーマルプロテクタ付インダクションモーター25W、40W、60W、90W...

種類
モータ単体
モータ種類
インダクション
環境
標準
ギヤヘッドの種類
平行軸
電磁ブレーキ・クラッチ
なし

ご注意

2022年2月7日以降にACモーター端子箱タイプの設計変更がございます。※
変更内容はこちらをご確認ください。

未確定：候補が52型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

モーター（歯切りタイプ）／ギヤヘッド

■25W リード線タイプ

上段は4GN25K～180Kの寸法、下段（）内の値は4GN3K～18Kの寸法となります。

■25W 端子箱付タイプ

上段は4GN25K～180Kの寸法、下段（）内の値は4GN3K～18Kの寸法となります。

■40W リード線タイプ

上段は5GN25K～180Kの寸法、下段（）内の値は5GN3K～18Kの寸法となります。

■40W 端子箱付タイプ

上段は5GN25K～180Kの寸法、下段（）内の値は5GN3K～18Kの寸法となります。

■キー・キーみぞ（4GN□K、5GN□K用）

ギヤヘッドに付属しています。

■60W リード線タイプ

■60W 端子箱付タイプ

■90W リード線タイプ

■90W 端子箱付タイプ

■キー・キーみぞ（5GU□KB用）

ギヤヘッドに付属しています。

■コンデンサ（単相モーターに付属しています）

製品仕様

連続定格

モーター銘板に記載されている品名は、コンデンサの種類を表す記号（J、U、E）がつきません。

一般仕様（常温・常湿においてモーター定格運転後）

項目	仕様
絶縁抵抗	モーターのコイル・ケース間をDC500Vメガーで測定した値が100MΩ以上あります。
絶縁耐圧	モーターのコイル・ケース間に50Hzまたは60Hz 1.5kVを1分間印加しても異常を認めません。
温度上昇	ギヤヘッドをモーターに装着し、定格運転後に巻線を抵抗法で測定した値が80℃以下。
耐熱クラス	130（B）
信号用サーマルプロテクタ	内蔵（自動復帰型）／開放：130℃±5℃、復帰：82℃±15℃ 【接点仕様】定格使用電圧：AC230V 定格通電電流：5A 初期接触抵抗：50mΩ以下（DC24V 5mA）【絶縁耐圧】モーター巻線とサーマルプロテクタリード線心線間に50Hzまたは60Hz3.0kVを1分間印加しても異常を認めません。
使用温度範囲	-10～+50℃（単相110V／115V、単相220V／230V、三相220V／230V時：-10～+40℃）
使用湿度範囲	85%以下（結露なきこと）
保護等級	リード線タイプ：IP20 端子箱付タイプ：IP54

質量表

型番	定格出力（W）	タイプ	質量kg		適用ケーブル径
型番	定格出力（W）	タイプ	モーター	ギヤヘッド	適用ケーブル径
4IK25GN-AWSJ／4GN□K	25	リード線タイプ	1.5	0.65	-
4IK25GN-AWSU／4GN□K
4IK25GN-CWSJ／4GN□K
4IK25GN-CWSE／4GN□K
4IK25GN-SWS／4GN□K
4IK25GN-AWT2SJ／4GN□K	25	端子箱付タイプ	1.9	0.65	φ8.0～φ12.0mm
4IK25GN-AWT2SU／4GN□K
4IK25GN-CWT2SJ／4GN□K
4IK25GN-CWT2SE／4GN□K
4IK25GN-SWT2S／4GN□K
5IK40GN-AWSJ／5GN□K	40	リード線タイプ	2.5	1.5	-
5IK40GN-AWSU／5GN□K
5IK40GN-CWSJ／5GN□K
5IK40GN-CWSE／5GN□K
5IK40GN-SWS／5GN□K
5IK40GN-AWT2SJ／5GN□K	40	端子箱付タイプ	2.9	1.5	φ8.0～φ12.0mm
5IK40GN-AWT2SU／5GN□K
5IK40GN-CWT2SJ／5GN□K
5IK40GN-CWT2SE／5GN□K
5IK40GN-SWT2S／5GN□K

型番	定格出力（W）	タイプ	質量kg		適用ケーブル径
型番	定格出力（W）	タイプ	モーター	ギヤヘッド	適用ケーブル径
5IK60GU-AWSJ／5GU□KB	60	リード線タイプ	2.7	1.5	-
5IK60GU-AWSU／5GU□KB
5IK60GU-CWSJ／5GU□KB
5IK60GU-CWSE／5GU□KB
5IK60GU-SWS／5GU□KB
5IK60GU-AWT2SJ／5GU□KB	60	端子箱付タイプ	3.1	1.5	φ8.0～φ12.0mm
5IK60GU-AWT2SU／5GU□KB
5IK60GU-CWT2SJ／5GU□KB
5IK60GU-CWT2SE／5GU□KB
5IK60GU-SWT2S／5GU□KB
5IK90GU-AWSJ／5GU□KB	90	リード線タイプ	3.2	1.5	-
5IK90GU-AWSU／5GU□KB
5IK90GU-CWSJ／5GU□KB
5IK90GU-CWSE／5GU□KB
5IK90GU-SWS／5GU□KB
5IK90GU-AWT2SJ／5GU□KB	90	端子箱付タイプ	3.6	1.5	φ8.0～φ12.0mm
5IK90GU-AWT2SU／5GU□KB
5IK90GU-CWT2SJ／5GU□KB
5IK90GU-CWT2SE／5GU□KB
5IK90GU-SWT2S／5GU□KB

規格表

コンデンサ

商品特長詳細

■端子箱付タイプ

ケーブルグランド部の引き出し口は4方向に変更し、固定することができます。

■コンデンサ

コンデンサキャップが付属しています。
コンデンサの端子は内部で以下のように接続されています。

型番リスト

表示件数

型番

角フランジ寸法 A

(mm)

定格出力

(W)

電源

電圧

(V)

シャフト形状

付属コンデンサ種類

種別

付属品

設置条件

最小発注数量

80	25	単相	100	GN歯切りタイプ	単相100V、200V用コンデンサ	インダクションモーター	なし	リード線タイプ	1個
80	25	単相	110 ～ 115	GN歯切りタイプ	単相110/115V用コンデンサ	インダクションモーター	なし	リード線タイプ	1個
80	25	単相	100	GN歯切りタイプ	単相100V、200V用コンデンサ	インダクションモーター	なし	大型端子箱付（シールコネクタ付）	1個
80	25	単相	110 ～ 115	GN歯切りタイプ	単相110/115V用コンデンサ	インダクションモーター	なし	大型端子箱付（シールコネクタ付）	1個
80	25	単相	220 ～ 230	GN歯切りタイプ	三相	インダクションモーター	なし	リード線タイプ	1個
80	25	単相	200	GN歯切りタイプ	単相100V、200V用コンデンサ	インダクションモーター	なし	リード線タイプ	1個
80	25	単相	220 ～ 230	GN歯切りタイプ	三相	インダクションモーター	なし	大型端子箱付（シールコネクタ付）	1個
80	25	単相	200	GN歯切りタイプ	単相100V、200V用コンデンサ	インダクションモーター	なし	大型端子箱付（シールコネクタ付）	1個
80	25	三相	200 ～ 230	GN歯切りタイプ	三相	インダクションモーター	なし	リード線タイプ	1個
80	25	三相	200 ～ 230	GN歯切りタイプ	三相	インダクションモーター	なし	大型端子箱付（シールコネクタ付）	1個
90	40	単相	100	GN歯切りタイプ	単相100V、200V用コンデンサ	インダクションモーター	なし	リード線タイプ	1個
90	40	単相	110 ～ 115	GN歯切りタイプ	単相110/115V用コンデンサ	インダクションモーター	なし	リード線タイプ	1個
90	40	単相	100	GN歯切りタイプ	単相100V、200V用コンデンサ	インダクションモーター	なし	大型端子箱付（シールコネクタ付）	1個
90	40	単相	110 ～ 115	GN歯切りタイプ	単相110/115V用コンデンサ	インダクションモーター	なし	大型端子箱付（シールコネクタ付）	1個
90	40	単相	220 ～ 230	GN歯切りタイプ	三相	インダクションモーター	なし	リード線タイプ	1個
90	40	単相	200	GN歯切りタイプ	単相100V、200V用コンデンサ	インダクションモーター	なし	リード線タイプ	1個
90	40	単相	220 ～ 230	GN歯切りタイプ	三相	インダクションモーター	なし	大型端子箱付（シールコネクタ付）	1個
90	40	単相	200	GN歯切りタイプ	単相100V、200V用コンデンサ	インダクションモーター	なし	大型端子箱付（シールコネクタ付）	1個
90	40	三相	200 ～ 230	GN歯切りタイプ	三相	インダクションモーター	なし	リード線タイプ	1個
90	40	三相	200 ～ 230	GN歯切りタイプ	三相	インダクションモーター	なし	大型端子箱付（シールコネクタ付）	1個
90	60	単相	100	GU歯切りタイプ	単相100V、200V用コンデンサ	インダクションモーター	なし	リード線タイプ	1個
90	60	単相	110 ～ 115	GU歯切りタイプ	単相110/115V用コンデンサ	インダクションモーター	なし	リード線タイプ	1個
90	60	単相	100	GU歯切りタイプ	単相100V、200V用コンデンサ	インダクションモーター	なし	大型端子箱付（シールコネクタ付）	1個
90	60	単相	110 ～ 115	GU歯切りタイプ	単相110/115V用コンデンサ	インダクションモーター	なし	大型端子箱付（シールコネクタ付）	1個
90	60	単相	220 ～ 230	GU歯切りタイプ	三相	インダクションモーター	なし	リード線タイプ	1個
90	60	単相	200	GU歯切りタイプ	単相100V、200V用コンデンサ	インダクションモーター	なし	リード線タイプ	1個
90	60	単相	220 ～ 230	GU歯切りタイプ	三相	インダクションモーター	なし	大型端子箱付（シールコネクタ付）	1個
90	60	単相	200	GU歯切りタイプ	単相100V、200V用コンデンサ	インダクションモーター	なし	大型端子箱付（シールコネクタ付）	1個
90	60	三相	200 ～ 230	GU歯切りタイプ	三相	インダクションモーター	なし	リード線タイプ	1個
90	60	三相	200 ～ 230	GU歯切りタイプ	三相	インダクションモーター	なし	大型端子箱付（シールコネクタ付）	1個
90	90	単相	100	GU歯切りタイプ	単相100V、200V用コンデンサ	インダクションモーター	なし	リード線タイプ	1個
90	90	単相	110 ～ 115	GU歯切りタイプ	単相110/115V用コンデンサ	インダクションモーター	なし	リード線タイプ	1個
90	90	単相	100	GU歯切りタイプ	単相100V、200V用コンデンサ	インダクションモーター	なし	大型端子箱付（シールコネクタ付）	1個
90	90	単相	110 ～ 115	GU歯切りタイプ	単相110/115V用コンデンサ	インダクションモーター	なし	大型端子箱付（シールコネクタ付）	1個
90	90	単相	220 ～ 230	GU歯切りタイプ	三相	インダクションモーター	なし	リード線タイプ	1個
90	90	単相	200	GU歯切りタイプ	単相100V、200V用コンデンサ	インダクションモーター	なし	リード線タイプ	1個
90	90	単相	220 ～ 230	GU歯切りタイプ	三相	インダクションモーター	なし	大型端子箱付（シールコネクタ付）	1個
90	90	単相	200	GU歯切りタイプ	単相100V、200V用コンデンサ	インダクションモーター	なし	大型端子箱付（シールコネクタ付）	1個
90	90	三相	200 ～ 230	GU歯切りタイプ	三相	インダクションモーター	なし	リード線タイプ	1個
90	90	三相	200 ～ 230	GU歯切りタイプ	三相	インダクションモーター	なし	大型端子箱付（シールコネクタ付）	1個
90	60	単相	100 ～ 115	GU歯切りタイプ	三相	レバーシブルモータ	なし	-	1個
90	60	単相	100 ～ 115	GU歯切りタイプ	三相	レバーシブルモータ	無励磁作動型電磁ブレーキ付	-	1個
90	60	単相	100 ～ 115	GU歯切りタイプ	三相	レバーシブルモータ	なし	T端子箱付タイプ	1個
90	60	単相	200 ～ 230	GU歯切りタイプ	三相	レバーシブルモータ	なし	-	1個
90	60	単相	200 ～ 230	GU歯切りタイプ	三相	レバーシブルモータ	無励磁作動型電磁ブレーキ付	-	1個
90	60	単相	200 ～ 230	GU歯切りタイプ	三相	レバーシブルモータ	なし	T端子箱付タイプ	1個
90	90	単相	100 ～ 115	GU歯切りタイプ	三相	レバーシブルモータ	なし	-	1個
90	90	単相	100 ～ 115	GU歯切りタイプ	三相	レバーシブルモータ	無励磁作動型電磁ブレーキ付	-	1個
90	90	単相	100 ～ 115	GU歯切りタイプ	三相	レバーシブルモータ	なし	T端子箱付タイプ	1個
90	90	単相	200 ～ 230	GU歯切りタイプ	三相	レバーシブルモータ	なし	-	1個
90	90	単相	200 ～ 230	GU歯切りタイプ	三相	レバーシブルモータ	無励磁作動型電磁ブレーキ付	-	1個
90	90	単相	200 ～ 230	GU歯切りタイプ	三相	レバーシブルモータ	なし	T端子箱付タイプ	1個

通常単価(税別) (税込単価)	通常出荷日

8,033円 ( 8,836円 )	14日目
7,664円 ( 8,430円 )	14日目
12,270円 ( 13,497円 )	14日目
12,270円 ( 13,497円 )	14日目
7,948円 ( 8,743円 )	14日目
7,948円 ( 8,743円 )	14日目
12,553円 ( 13,808円 )	14日目
12,553円 ( 13,808円 )	14日目
7,948円 ( 8,743円 )	14日目
14,167円 ( 15,584円 )	14日目
9,296円 ( 10,226円 )	14日目
9,296円 ( 10,226円 )	14日目
13,997円 ( 15,397円 )	14日目
13,997円 ( 15,397円 )	14日目
9,653円 ( 10,618円 )	14日目
9,675円 ( 10,643円 )	14日目
14,284円 ( 15,712円 )	14日目
14,284円 ( 15,712円 )	14日目
10,141円 ( 11,155円 )	14日目
13,912円 ( 15,303円 )	14日目
11,120円 ( 12,232円 )	14日目
11,120円 ( 12,232円 )	14日目
15,715円 ( 17,287円 )	14日目
15,715円 ( 17,287円 )	14日目
11,498円 ( 12,648円 )	14日目
11,498円 ( 12,648円 )	14日目
16,200円 ( 17,820円 )	14日目
16,200円 ( 17,820円 )	14日目
11,498円 ( 12,648円 )	14日目
16,978円 ( 18,676円 )	14日目
12,944円 ( 14,238円 )	14日目
12,944円 ( 14,238円 )	14日目
17,540円 ( 19,294円 )	14日目
17,540円 ( 19,294円 )	14日目
13,324円 ( 14,656円 )	14日目
13,324円 ( 14,656円 )	14日目
17,940円 ( 19,734円 )	14日目
17,940円 ( 19,734円 )	14日目
13,962円 ( 15,358円 )	14日目
19,565円 ( 21,522円 )	14日目
11,585円 ( 12,744円 )	14日目
26,348円 ( 28,983円 )	14日目
14,542円 ( 15,996円 )	14日目
12,069円 ( 13,276円 )	14日目
27,003円 ( 29,703円 )	14日目
15,038円 ( 16,542円 )	14日目
13,399円 ( 14,739円 )	14日目
29,779円 ( 32,757円 )	14日目
16,370円 ( 18,007円 )	14日目
13,979円 ( 15,377円 )	14日目
30,359円 ( 33,395円 )	14日目
16,757円 ( 18,433円 )	14日目

詳細情報

基本情報

基本情報

信号用サーマルプロテクタ付インダクションモーター25W、40W、60W、90Wリード線タイプ、端子箱付タイプ。
【特長】
・信号用サーマルプロテクタ内蔵
・グローバル電圧対応
・CEマーキング

ご注意

2022年2月7日以降にACモーター端子箱タイプの設計変更がございます。※
変更内容はこちらをご確認ください。

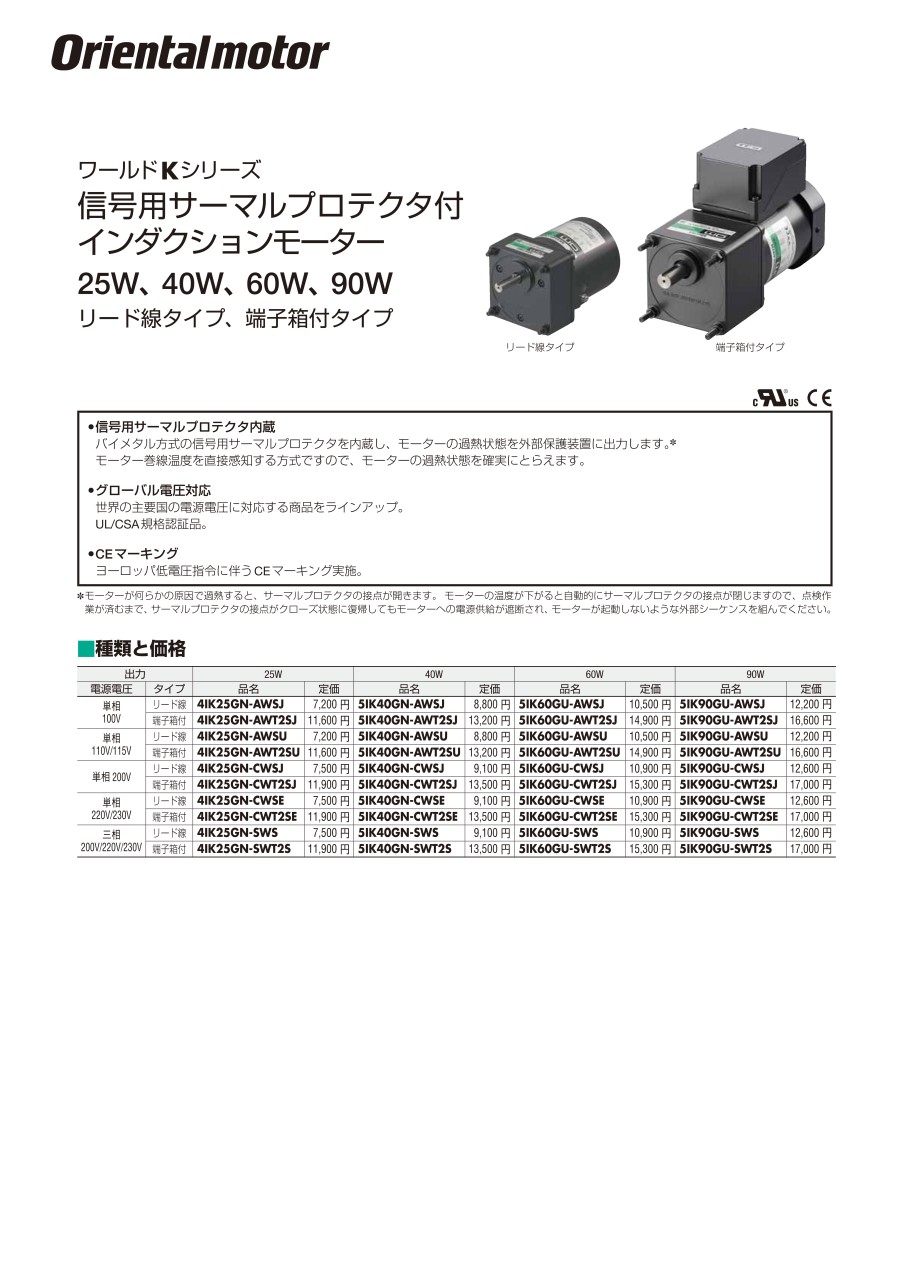

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
