オリエンタルモーター

中空ロータリーアクチュエータ DGIIシリーズ

カタログ |

通常単価(税別): 82,434円～265,883円

税込単価: 90,677円～292,471円

ステッピングモーターの使いやすさはそのままに、大きな慣性モーメントの負荷を高精...

本体/周辺部品
本体

未確定：候補が63型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

AZシリーズ搭載AC電源入力

単位：mm

■モーター縦方向取付角寸法85mm（標準）
型番：DGM85R-AZAC

*M2.5のねじ穴は、原点センサセット（別売）を取付ける場合に使用します。原点センサ取り付け以外の目的では使用しないでください。

■電磁ブレーキ付
型番：DGM85R-AZMC

*M2.5のねじ穴は、原点センサセット（別売）を取付ける場合に使用します。原点センサ取り付け以外の目的では使用しないでください。

■モーター縦方向取付角寸法130mm（標準）
型番（ケーブル引き出し方向）：DGM130R-AZAC（下方向）／DGM130R-AZACR（右方向）／DGM130R-AZACL（左方向）

*M2.5のねじ穴は、原点センサセット（別売）を取付ける場合に使用します。原点センサ取り付け以外の目的では使用しないでください。

■電磁ブレーキ付
型番（ケーブル引き出し方向）：DGM130R-AZMC（下方向）／DGM130R-AZMCR（右方向）／DGM130R-AZMCL（左方向）

*M2.5のねじ穴は、原点センサセット（別売）を取付ける場合に使用します。原点センサ取り付け以外の目的では使用しないでください。

■モーター縦方向取付角寸法：200mm（標準）
型番（ケーブル引き出し方向）：DGM200R-AZAC（下方向）／DGM200R-AZACR（右方向）／DGM200R-AZACL（左方向）

*M2.5のねじ穴は、原点センサセット（別売）を取付ける場合に使用します。原点センサ取り付け以外の目的では使用しないでください。

■電磁ブレーキ付
型番（ケーブル引き出し方向）：DGM200R-AZMC（下方向）／DGM200R-AZMCR（右方向）／DGM200R-AZMCL（左方向）

*M2.5のねじ穴は、原点センサセット（別売）を取付ける場合に使用します。原点センサ取り付け以外の目的では使用しないでください。

■モーター横方向取付角寸法85mm（標準）
型番（ケーブル引き出し方向）：
DGB85R12-AZACR（右方向）／DGB85R12-AZACL（左方向）【L=182】
DGB85R18-AZACR（右方向）／DGB85R18-AZACL（左方向）【L=178】
DGB85R36-AZACR（右方向）／DGB85R36-AZACL（左方向）【L=175】

*原点センサセットは使用できません。

■電磁ブレーキ付
型番（ケーブル引き出し方向）：
DGB85R12-AZMCR（右方向）／DGB85R12-AZMCL（左方向）【L=213】
DGB85R18-AZMCR（右方向）／DGB85R18-AZMCL（左方向）【L=209】
DGB85R36-AZMCR（右方向）／DGB85R36-AZMCL（左方向）【L=206】

*原点センサセットは使用できません。

■モーター横方向取付角寸法130mm（標準）
型番（ケーブル引き出し方向）：
DGB130R18-AZACR（右方向）／DGB130R18-AZACL（左方向）【L=238】
DGB130R36-AZACR（右方向）／DGB130R36-AZACL（左方向）【L=231.5】

*原点センサセットは使用できません。

■電磁ブレーキ付
型番（ケーブル引き出し方向）：
DGB130R18-AZMCR（右方向）／DGB130R18-AZMCL（左方向）【L=284】
DGB130R36-AZMCR（右方向）／DGB130R36-AZMCL（左方向）【L=277.5】

*原点センサセットは使用できません。

AZシリーズ搭載DC電源入力

単位：mm

■モーター縦方向取付角寸法60mm（標準）
型番：DGM60-AZAK

*M2.5のねじ穴は、原点センサセット（別売）を取付ける場合に使用します。原点センサ取り付け以外の目的では使用しないでください。

■モーター縦方向取付角寸法85mm（標準）
型番：DGM85R-AZAK

*M2.5のねじ穴は、原点センサセット（別売）を取付ける場合に使用します。原点センサ取り付け以外の目的では使用しないでください。

■電磁ブレーキ付き
型番：DGM85R-AZMK

*M2.5のねじ穴は、原点センサセット（別売）を取付ける場合に使用します。原点センサ取り付け以外の目的では使用しないでください。

■モーター縦方向取付角寸法130mm（標準）
型番（ケーブル引き出し方向）：DGM130R-AZAK（下方向）／DGM130R-AZAKR（右方向）／DGM130R-AZAKL（左方向）

*M2.5のねじ穴は、原点センサセット（別売）を取付ける場合に使用します。原点センサ取り付け以外の目的では使用しないでください。

■電磁ブレーキ付き
型番（ケーブル引き出し方向）：DGM130R-AZMK（下方向）／DGM130R-AZMKR（右方向）／DGM130R-AZMKL（左方向）

*M2.5のねじ穴は、原点センサセット（別売）を取付ける場合に使用します。原点センサ取り付け以外の目的では使用しないでください。

■モーター横方向取付角寸法85mm（標準）
型番（ケーブル引き出し方向）：
DGB85R12-AZAKR（右方向）／DGB85R12-AZAKL（左方向）【L=182】
DGB85R18-AZAKR（右方向）／DGB85R18-AZAKL（左方向）【L=178】
DGB85R36-AZAKR（右方向）／DGB85R36-AZAKL（左方向）【L=175】

*原点センサセットは使用できません。

■モーター横方向取付角寸法130mm（標準）
型番（ケーブル引き出し方向）：
DGB130R18-AZAKR（右方向）／DGB130R18-AZAKL（左方向）【L=238】
DGB130R36-AZAKR（右方向）／DGB130R36-AZAKL（左方向）【L=231.5】

*原点センサセットは使用できません。

製品仕様

AZシリーズ搭載AC電源入力

型番	質量kg
DGM85R-AZAC	1.1
DGM85R-AZMC	1.3
DGM130R-AZAC	2.7
DGM130R-AZACR
DGM130R-AZACL
DGM130R-AZMC	3.1
DGM130R-AZMCR
DGM130R-AZMCL
DGM200R-AZAC	9.4
DGM200R-AZACR
DGM200R-AZACL
DGM200R-AZMC	10
DGM200R-AZMCR
DGM200R-AZMCL
DGB85R12-AZACR	1.5
DGB85R12-AZACL
DGB85R18-AZACR
DGB85R18-AZACL
DGB85R36-AZACR
DGB85R36-AZACL

型番	質量kg
DGB85R12-AZMCR	1.7
DGB85R12-AZMCL
DGB85R18-AZMCR
DGB85R18-AZMCL
DGB85R36-AZMCR
DGB85R36-AZMCL
DGB130R18-AZACR	3.9
DGB130R18-AZACL
DGB130R36-AZACR
DGB130R36-AZACL
DGB130R18-AZMCR	4.3
DGB130R18-AZMCL
DGB130R36-AZMCR
DGB130R36-AZMCL

※ドライバ、接続ケーブルセットは別売です。

■モーター縦方向（取付角寸法85mm、130mm、200mm）

取付角寸法			85mm	130mm	200mm
アクチュエータ型番	標準		DGM85R-AZAC	DGM130R-AZAC□	DGM200R-AZAC□
アクチュエータ型番	電磁ブレーキ付		DGM85R-AZMC	DGM130R-AZMC□	DGM200R-AZMC□
ドライバ型番	位置決め機能内蔵		AZD-AD（単相100-120V）、AZD-CD（単相／三相200-240V）
	RS-485通信付きパルス列入力		AZD-AX（単相100-120V）、AZD-CX（単相／三相200-240V）
	パルス列入力		AZD-A（単相100-120V）、AZD-C（単相／三相200-240V）
搭載モーター（AZシリーズ）			AZM46	AZM66	AZM911
出力テーブル支持軸受種類			クロスローラベアリング
慣性モーメント		J：kg・m²	21,120×10^-7 ［26,304×10^-7］^※1	147,380×10^-7 ［199,220×10^-7］^※1	916,400×10^-7 ［968,240×10^-7］^※1
減速比			18
出力テーブル部最小移動量		deg/STEP	0.01
許容トルク		N・m	4.5	12	50
停止時保持トルク	通電時	N・m	2.7	12	36［20］^※1
停止時保持トルク	電磁ブレーキ	N・m	2.7	12	20
最高回転速度		deg/s	1,200（200r/min）		660（110r/min）
繰り返し位置決め精度		arcsec	±15（±0.004°）
ロストモーション		arcmin	2（0.033°）
角度伝達精度		arcmin	4（0.067°）	3（0.05°）	2（0.033°）
許容アキシアル荷重		N	500	2,000	4,000
許容モーメント		N・m	10	50	100
出力テーブル面振れ		mm	0.015
出力テーブル内（外）径振れ		mm	0.015		0.030
出力テーブル平行度		mm	0.030		0.050
保護等級			IP40（モーター部のコネクタはIP20）
電源入力	電圧・周波数		単相100-120V、単相／三相200-240V -15～+6% 50／60Hz
	入力電流A	単相100-120V	2.7	3.8	6.4
		単相200-240V	1.7	2.3	3.9
		三相200-240V	1.0	1.4	2.3
制御電源			DC24V±5%^※2 0.25A［0.33A］^※1	DC24V±5%^※2 0.25A［0.5A］^※1

型番中の□には、ケーブルの引き出し方向を表すR（右方向）またはL（左方向）が入ります。下方向の場合は□に文字は入りません。

※1 ［］内の数値は、電磁ブレーキ付アクチュエータを接続したときの値です。
※2 電磁ブレーキ付は、ケーブルを使用して20m延長した場合、DC24V±4%の仕様になります。

【ご注意】

精度は一定負荷・一定温度（常温）での値です。
モーター部の取り外しはできません。

■モーター横方向（取付角寸法85mm）

取付角寸法			85mm
アクチュエータ型番	標準		DGB85R12-AZAC□	DGB85R18-AZAC□	DGB85R36-AZAC□
アクチュエータ型番	電磁ブレーキ付		DGB85R12-AZMC□	DGB85R18-AZMC□	DGB85R36-AZMC□
ドライバ型番	位置決め機能内蔵		AZD-AD（単相100-120V）、AZD-CD（単相／三相200-240V）
	RS-485通信付きパルス列入力		AZD-AX（単相100-120V）、AZD-CX（単相／三相200-240V）
	パルス列入力		AZD-A（単相100-120V）、AZD-C（単相／三相200-240V）
搭載モーター（AZシリーズ）			AZM46
出力テーブル支持軸受種類			クロスローラベアリング
慣性モーメント		J：kg・m²	11,200×10^-7 ［13,500×10^-7］^※1	21,100×10^-7 ［26,300×10^-7］^※1	74,500×10^-7 ［95,300×10^-7］^※1
減速比			12	18	36
出力テーブル部最小移動量		deg/STEP	0.01
許容トルク		N・m	3	4.5	9
停止時保持トルク	通電時	N・m	1.8	2.7	5.4
停止時保持トルク	電磁ブレーキ	N・m	1.8	2.7	5.4
最高回転速度		deg/s	1,800（300r/min）	1,200（200r/min）	600（100r/min）
繰り返し位置決め精度		arcsec	±30（±0.008°）^※2
バックラッシ		arcmin	6（0.1°）
角度伝達精度		arcmin	6（0.1°）
許容アキシアル荷重		N	500
許容モーメント		N・m	10
出力テーブル面振れ		mm	0.015
出力テーブル内（外）径振れ		mm	0.015
出力テーブル平行度		mm	0.030
保護等級			IP40（モーター部のコネクタはIP20）
電源入力	電圧・周波数		単相100-120V、単相／三相200-240V -15～+6% 50／60Hz
	入力電流A	単相100-120V	2.7
		単相200-240V	1.7
		三相200-240V	1.0
制御電源			DC24V±5%^※3 0.25A［0.33A］^※1

型番中の□には、ケーブルの引き出し方向を表すR（右方向）またはL（左方向）が入ります。

※1 ［］内の数値は、電磁ブレーキ付アクチュエータを接続したときの値です。
※2 減速比18は、出力テーブルの動作範囲が1回転以上のときに精度が低下する場合があります。
※3 電磁ブレーキ付は、ケーブルを使用して20m延長した場合、DC24V±4%の仕様になります。

【ご注意】

精度は一定負荷・一定温度（常温）での値です。
モーター部の取り外しはできません。

■モーター横方向（取付角寸法130mm）

取付角寸法			130mm
アクチュエータ型番	標準		DGB130R18-AZAC□	DGB130R36-AZAC□
アクチュエータ型番	電磁ブレーキ付		DGB130R18-AZMC□	DGB130R36-AZMC□
ドライバ型番	位置決め機能内蔵		AZD-AD（単相100-120V）、AZD-CD（単相／三相200-240V）
	RS-485通信付きパルス列入力		AZD-AX（単相100-120V）、AZD-CX（単相／三相200-240V）
	パルス列入力		AZD-A（単相100-120V）、AZD-C（単相／三相200-240V）
搭載モーター（AZシリーズ）			AZM66
出力テーブル支持軸受種類			クロスローラベアリング
慣性モーメント		J：kg・m²	147,000×10^-7 ［199,000×10^-7］^※1	507,000×10^-7 ［714,000×10^-7］^※1
減速比			18	36
出力テーブル部最小移動量		deg/STEP	0.01
許容トルク		N・m	12	24
停止時保持トルク	通電時	N・m	12	21.6
停止時保持トルク	電磁ブレーキ	N・m	12	21.6
最高回転速度		deg/s	1,200（200r/min）	600（100r/min）
繰り返し位置決め精度		arcsec	±30（±0.008°）^※2
バックラッシ		arcmin	6（0.1°）
角度伝達精度		arcmin	6（0.1°）
許容アキシアル荷重		N	2,000
許容モーメント		N・m	50
出力テーブル面振れ		mm	0.015
出力テーブル内（外）径振れ		mm	0.015
出力テーブル平行度		mm	0.030
保護等級			IP40（モーター部のコネクタはIP20）
電源入力	電圧・周波数		単相100-120V、単相／三相200-240V -15～+6% 50／60Hz
	入力電流A	単相100-120V	3.8
		単相200-240V	2.3
		三相200-240V	1.4
制御電源			DC24V±5%^※3 0.25A［0.33A］^※1

型番中の□には、ケーブルの引き出し方向を表すR（右方向）またはL（左方向）が入ります。

【ご注意】

精度は一定負荷・一定温度（常温）での値です。
モーター部の取り外しはできません。

■電磁ブレーキ部仕様

取付角寸法		85mm	130mm	200mm
型式		無励磁作動型
電源電圧		DC24V±5%^※
電源電流	A	0.08	0.25	0.25
ブレーキ動作時間	ms	20
ブレーキ解放時間	ms	30
時間定格		連続

※電磁ブレーキ付は、ケーブルを使用して20m延長した場合、DC24V±4%の仕様になります。

■一般仕様

-		アクチュエータ（搭載モーター：AZシリーズ）	ドライバ
-		アクチュエータ（搭載モーター：AZシリーズ）	位置決め機能内蔵タイプ RS-485通信付きパルス列入力タイプ	パルス列入力タイプ
耐熱クラス		130（B）［UL規格取得は105（A）で認証されています。］	-
絶縁抵抗		以下の通りにDC500Vメガーにて測定した値が100MΩ以上あります。ケース - モーター巻線間ケース - 電磁ブレーキ巻線間^※2	以下の通りにDC500Vメガーにて測定した値が100MΩ以上あります。保護接地端子 - 電源端子間エンコーダコネクタ - 電源端子間入出力信号端子 - 電源端子間
絶縁耐圧		以下の通りに1分間印加しても異常を認めません。ケース - モーター巻線間 AC1.5kV、50Hzまたは60Hz ケース - 電磁ブレーキ巻線間^※2 AC1.5kV、50Hzまたは60Hz	以下の通りに1分間印加しても異常を認めません。保護接地端子 - 電源端子間 AC1.5kV、50Hzまたは60Hz エンコーダコネクタ - 電源端子間 AC1.8kV、50Hzまたは60Hz 入出力信号端子 - 電源端子間 AC1.8kV、50Hzまたは60Hz
使用環境（動作時）	周囲温度	0～+40℃（凍結のないこと）^※3	0～+55℃（凍結のないこと）^※4
	周囲湿度	85%以下（結露しないこと）
	雰囲気	腐食性ガス・塵埃のないこと。水、油などが直接かからないこと。
保護等級		IP40（モーター部コネクタはIP20）	IP10	IP20
非通電状態での多回転検出範囲（モーター出力軸）		±900回転（1,800回転）

※2 電磁ブレーキ付のみ
※3 オリエンタルモーター測定条件による
※4 200×200mm、厚さ2mmのアルミ板相当以上の放熱板取り付け時

【ご注意】

絶縁抵抗測定および絶縁耐圧試験を行なうときは、モーターとドライバを切り離してください。
また、モーターのABZOセンサ部は、これらの試験を行なわないでください。

AZシリーズ搭載DC電源入力

型番	質量kg
DGM60-AZAK	0.5
DGM85R-AZAK	1.1
DGM85R-AZMK	1.3
DGM130R-AZAK	2.7
DGM130R-AZAKR
DGM130R-AZAKL
DGM130R-AZMK	3.1
DGM130R-AZMKR
DGM130R-AZMKL

型番	質量kg
DGB85R12-AZAKR	1.5
DGB85R12-AZAKL
DGB85R18-AZAKR
DGB85R18-AZAKL
DGB85R36-AZAKR
DGB85R36-AZAKL
DGB130R18-AZAKR	3.9
DGB130R18-AZAKL
DGB130R36-AZAKR
DGB130R36-AZAKL

■モーター縦方向（取付角寸法60mm、85mm、130mm）

取付角寸法			60mm	85mm	130mm
アクチュエータ型番	標準		DGM60-AZAK	DGM85R-AZAK	DGM130R-AZAK□
アクチュエータ型番	電磁ブレーキ付		-	DGM85R-AZMK	DGM130R-AZMK□
ドライバ型番	位置決め機能内蔵		AZD-KD
	RS-485通信付きパルス列入力		AZD-KX
	パルス列入力		AZD-K
搭載モーター（AZシリーズ）			AZM24	AZM46	AZM66
出力テーブル支持軸受種類			深溝玉軸受	クロスローラベアリング
慣性モーメント		J：kg・m²	3,700×10^-7	21,120×10^-7 ［26,304×10^-7］^※1	147,380×10^-7 ［199,220×10^-7］^※1
減速比			18
出力テーブル部最小移動量		deg/STEP	0.01
許容トルク		N・m	0.9	4.5	12
停止時保持トルク	通電時	N・m	0.45	2.7	9
停止時保持トルク	電磁ブレーキ	N・m	-	2.7	9
最高回転速度		deg/s	1,200（200r/min）		900（150r/min）
繰り返し位置決め精度		arcsec	±15（±0.004°）
ロストモーション		arcmin	2（0.033°）
角度伝達精度		arcmin	4（0.067°）		3（0.05°）
許容アキシアル荷重		N	100	500	2,000
許容モーメント		N・m	2	10	50
出力テーブル面振れ		mm	0.030	0.015
出力テーブル内（外）径振れ		mm	0.030	0.015
出力テーブル平行度		mm	0.050	0.030
保護等級			IP40（モーター部のコネクタはIP20）
電源入力	電圧		DC24V±5%	DC24V±5%^※2／DC48V±5%^※3
電源入力	入力電流	A	1.6	1.72［1.8］^※1	3.55［3.8］^※1

型番中の□には、ケーブルの引き出し方向を表すR（右方向）またはL（左方向）が入ります。下方向の場合は□に文字は入りません。

※1 ［］内の数値は、電磁ブレーキ付アクチュエータを接続したときの値です。
※2 電磁ブレーキ付は、ケーブルを使用して20m延長した場合、DC24V±4%の仕様になります。
※3 DC48V入力で運転する場合、慣性負荷はロータ慣性比の10倍以下、加速トルク計算時は安全率2倍以上を目安としてください。（DGM85を除く）

【ご注意】

精度は一定負荷・一定温度（常温）での値です。
モーター部の取り外しはできません。

■モーター横方向（取付角寸法85mm）

取付角寸法			85mm
アクチュエータ型番	標準		DGB85R12-AZAK□	DGB85R18-AZAK□	DGB85R36-AZAK□
ドライバ型番	位置決め機能内蔵		AZD-KD
	RS-485通信付きパルス列入力		AZD-KX
	パルス列入力		AZD-K
搭載モーター（AZシリーズ）			AZM46
出力テーブル支持軸受種類			クロスローラベアリング
慣性モーメント		J：kg・m²	11,200×10^-7	21,110×10^-7	74,500×10^-7
減速比			12	18	36
出力テーブル部最小移動量		deg/STEP	0.01
許容トルク		N・m	3	4.5	9
停止時保持トルク		N・m	1.8	2.7	5.4
最高回転速度		deg/s	1,800（300r/min）	1,200（200r/min）	600（100r/min）
繰り返し位置決め精度		arcsec	±30（±0.008°）^※
バックラッシ		arcmin	6（0.1°）
角度伝達精度		arcmin	6（0.1°）
許容アキシアル荷重		N	500
許容モーメント		N・m	10
出力テーブル面振れ		mm	0.015
出力テーブル内（外）径振れ		mm	0.015
出力テーブル平行度		mm	0.030
保護等級			IP40（モーター部のコネクタはIP20）
電源入力	電圧		DC24V±5%／DC48V±5%
電源入力	入力電流	A	1.72

型番中の□には、ケーブルの引き出し方向を表すR（右方向）またはL（左方向）が入ります。

※減速比18は、出力テーブルの動作範囲が1回転以上のときに精度が低下する場合があります。

【ご注意】

精度は一定負荷・一定温度（常温）での値です。
モーター部の取り外しはできません。

■モーター横方向（取付角寸法130mm）

取付角寸法			130mm
アクチュエータ型番	標準		DGB130R18-AZAK□	DGB130R36-AZAK□
ドライバ型番	位置決め機能内蔵		AZD-KD
	RS-485通信付きパルス列入力		AZD-KX
	パルス列入力		AZD-K
搭載モーター（AZシリーズ）			AZM66
出力テーブル支持軸受種類			クロスローラベアリング
慣性モーメント		J：kg・m²	147,000×10^-7	507,000×10^-7
減速比			18	36
出力テーブル部最小移動量		deg/STEP	0.01
許容トルク		N・m	12	24
停止時保持トルク		N・m	9	18
最高回転速度		deg/s	900（150r/min）	450（75r/min）
繰り返し位置決め精度		arcsec	±30（±0.008°）^※1
バックラッシ		arcmin	6（0.1°）
角度伝達精度		arcmin	6（0.1°）
許容アキシアル荷重		N	2,000
許容モーメント		N・m	50
出力テーブル面振れ		mm	0.015
出力テーブル内（外）径振れ		mm	0.015
出力テーブル平行度		mm	0.030
保護等級			IP40（モーター部のコネクタはIP20）
電源入力	電圧		DC24V±5%／DC48V±5%^※2
電源入力	入力電流	A	3.55

型番中の□には、ケーブルの引き出し方向を表すR（右方向）またはL（左方向）が入ります。

※1 減速比18は、出力テーブルの動作範囲が1回転以上のときに精度が低下する場合があります。
※2 DC48V入力で運転する場合、慣性負荷はローター慣性比の10倍以下、加速トルク計算時は安全率2倍以上を目安としてください。

【ご注意】

精度は一定負荷・一定温度（常温）での値です。
モーター部の取り外しはできません。

■電磁ブレーキ部仕様

取付角寸法		85mm	130mm
型式		無励磁作動型
電源電圧		DC24V±5%^※
電源電流	A	0.08	0.25
ブレーキ動作時間	ms	20
ブレーキ解放時間	ms	30
時間定格		連続

※電磁ブレーキ付は、ケーブルを使用して20m延長した場合、DC24V±4%の仕様になります。

■一般仕様

-		アクチュエータ（搭載モーター：AZシリーズ）	ドライバ
耐熱クラス		130（B）［ULは105（A）で認証されています。］^※1	-
絶縁抵抗		以下の通りにDC500Vメガーにて測定した値が100MΩ以上あります。ケース - モーター巻線間ケース - 電磁ブレーキ巻線間^※4	以下の通りにDC500Vメガーにて測定した値が100MΩ以上あります。保護接地端子 - 電源端子間
絶縁耐圧		以下の通りに1分間印加しても異常を認めません。取付角寸法60mm ・ケース - モーター巻線間 AC0.5kV 50Hzまたは60Hz 取付角寸法85mm、130mm ・ケース - モーター巻線間 AC1.0kV 50Hzまたは60Hz ・ケース - 電磁ブレーキ巻線間^※4 AC1.0kV 50Hzまたは60Hz	-
使用環境（動作時）	周囲温度	0～+40℃（凍結のないこと）	0～+50℃（凍結のないこと）
	周囲湿度	85%以下（結露のないこと）
	雰囲気	腐食性ガス・塵埃のないこと。水、油などが直接かからないこと。
保護等級		IP40（モーター部コネクタはIP20）	IP10
非通電状態での多回転検出範囲（モーター出力軸）		取付角寸法60mm：±450回転（900回転）取付角寸法85mm、130mm：±900回転（1,800回転）

※1 DGM60を除く
※4 電磁ブレーキ付のみ

【ご注意】

絶縁抵抗測定および絶縁耐圧試験を行なうときは、モーターとドライバを切り離してください。
また、モーターのABZOセンサ部は、これらの試験を行なわないでください。

ARシリーズ搭載

■付属品

《AC電源入力》

タイプ	付属品
タイプ	アクチュエーター	ドライバ	接続ケーブル^※1	コネクタ	取扱説明書
全タイプ共通	1台	1台	モーター用ケーブル電磁ブレーキ用ケーブル（電磁ブレーキ付のみ）	CN1用（1個） CN3用（1個） CN5用（1個）コネクタ結線レバー（1個） CN8用（1個）^※2 CN9用（1個）^※2	1式

※1 接続ケーブルが付属している製品のみ
※2 位置決め機能内蔵タイプのみ

《DC電源入力》

タイプ	付属品
タイプ	アクチュエーター	ドライバ	接続ケーブル^※1	コネクタ	取扱説明書
全タイプ共通	1台	1台	モーター用ケーブル	CN1用（1個） CN5用（1個） CN8用（1個）^※2 CN9用（1個）^※2	1式

※1 接続ケーブルが付属している製品のみ
※2 位置決め機能内蔵タイプのみ

使用例

回転方法（AZシリーズ搭載AC、DC電源入力共通）

出力テーブルから見た場合の回転方向を表します。

●イラストはモーター縦方向のものです。回転方向はモーター横方も同様です。

型番リスト

表示件数

型番

取付角寸法

(mm)

電磁ブレーキ

電源

電圧

(V)

ドライバ

(m)

シャフト形状

形状

出力テーブル支持軸受種類

減速比

搭載モーター

ケーブル引き出し方向

追番

接続ケーブル

(m)

最小発注数量

85	なし	交流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	12	AZシリーズ	左方向	-	-	1個
85	なし	交流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	12	AZシリーズ	右方向	-	-	1個
85	なし	直流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	12	AZシリーズ	左方向	-	-	1個
85	なし	直流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	12	AZシリーズ	右方向	-	-	1個
85	あり	交流	-	パルス列入力タイプ	-	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	12	AZシリーズ	左方向	-	-	1個
85	あり	交流	-	パルス列入力タイプ	-	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	12	AZシリーズ	右方向	-	-	1個
85	なし	交流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	18	AZシリーズ	左方向	-	-	1個
85	なし	交流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	18	AZシリーズ	右方向	-	-	1個
85	なし	直流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	18	AZシリーズ	左方向	-	-	1個
85	なし	直流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	18	AZシリーズ	右方向	-	-	1個
85	あり	交流	-	パルス列入力タイプ	-	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	18	AZシリーズ	左方向	-	-	1個
85	あり	交流	-	パルス列入力タイプ	-	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	18	AZシリーズ	右方向	-	-	1個
85	なし	交流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	36	AZシリーズ	左方向	-	-	1個
85	なし	交流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	36	AZシリーズ	右方向	-	-	1個
85	なし	直流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	36	AZシリーズ	左方向	-	-	1個
85	なし	直流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	36	AZシリーズ	右方向	-	-	1個
85	あり	交流	-	パルス列入力タイプ	-	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	36	AZシリーズ	左方向	-	-	1個
85	あり	交流	-	パルス列入力タイプ	-	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	36	AZシリーズ	右方向	-	-	1個
130	なし	交流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	18	AZシリーズ	左方向	-	-	1個
130	なし	交流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	18	AZシリーズ	右方向	-	-	1個
130	なし	直流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	18	AZシリーズ	左方向	-	-	1個
130	なし	直流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	18	AZシリーズ	右方向	-	-	1個
130	あり	交流	-	パルス列入力タイプ	-	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	18	AZシリーズ	左方向	-	-	1個
130	あり	交流	-	パルス列入力タイプ	-	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	18	AZシリーズ	右方向	-	-	1個
130	なし	交流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	36	AZシリーズ	左方向	-	-	1個
130	なし	交流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	36	AZシリーズ	右方向	-	-	1個
130	なし	直流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	36	AZシリーズ	左方向	-	-	1個
130	なし	直流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	36	AZシリーズ	右方向	-	-	1個
130	あり	交流	-	パルス列入力タイプ	-	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	36	AZシリーズ	左方向	-	-	1個
130	あり	交流	-	パルス列入力タイプ	-	中空ロータリーアクチュエータモーター横方向	クロスローラベアリング	36	AZシリーズ	右方向	-	-	1個
60	なし	直流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター縦方向	深溝玉軸受	-	ARシリーズ	-	-	-	1個
60	なし	直流	-	パルス列入力タイプ	両軸シャフト	中空ロータリーアクチュエータモーター縦方向	深溝玉軸受	-	ARシリーズ	-	-	-	1個
60	なし	直流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター縦方向	深溝玉軸受	-	AZシリーズ	-	-	-	1個
85	なし	交流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	ARシリーズ	-	-	-	1個
85	なし	交流	-	パルス列入力タイプ	両軸シャフト	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	ARシリーズ	-	-	-	1個
85	なし	交流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	AZシリーズ	-	-	-	1個
85	なし	直流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	AZシリーズ	-	-	-	1個
85	あり	交流	-	パルス列入力タイプ	-	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	AZシリーズ	-	-	-	1個
85	あり	直流	-	パルス列入力タイプ	-	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	AZシリーズ	-	-	-	1個
130	なし	交流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	ARシリーズ	-	-	-	1個
130	なし	交流	-	パルス列入力タイプ	両軸シャフト	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	ARシリーズ	-	-	-	1個
130	あり	交流	-	パルス列入力タイプ	-	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	ARシリーズ	-	-	-	1個
130	なし	交流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	AZシリーズ	-	-	-	1個
130	なし	交流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	AZシリーズ	左方向	-	-	1個
130	なし	交流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	AZシリーズ	右方向	-	-	1個
130	なし	直流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	AZシリーズ	-	-	-	1個
130	なし	直流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	AZシリーズ	左方向	-	-	1個
130	なし	直流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	AZシリーズ	右方向	-	-	1個
130	あり	交流	-	パルス列入力タイプ	-	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	AZシリーズ	-	-	-	1個
130	あり	交流	-	パルス列入力タイプ	-	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	AZシリーズ	左方向	-	-	1個
130	あり	交流	-	パルス列入力タイプ	-	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	AZシリーズ	右方向	-	-	1個
130	あり	直流	-	パルス列入力タイプ	-	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	AZシリーズ	-	-	-	1個
130	あり	直流	-	パルス列入力タイプ	-	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	AZシリーズ	左方向	-	-	1個
130	あり	直流	-	パルス列入力タイプ	-	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	AZシリーズ	右方向	-	-	1個
200	なし	交流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	ARシリーズ	-	-	-	1個
200	なし	交流	-	パルス列入力タイプ	両軸シャフト	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	ARシリーズ	-	-	-	1個
200	あり	交流	-	パルス列入力タイプ	-	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	ARシリーズ	-	-	-	1個
200	なし	交流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	AZシリーズ	-	-	-	1個
200	なし	交流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	AZシリーズ	左方向	-	-	1個
200	なし	交流	-	パルス列入力タイプ	片軸シャフト	中空ロータリーアクチュエータモーター縦方向	クロスローラベアリング	-	AZシリーズ	右方向	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

212,737円 ( 234,011円 )	14日目
205,639円 ( 226,203円 )	14日目
212,737円 ( 234,011円 )	14日目
212,737円 ( 234,011円 )	14日目
230,403円 ( 253,443円 )	14日目
230,403円 ( 253,443円 )	14日目
212,737円 ( 234,011円 )	14日目
212,737円 ( 234,011円 )	14日目
212,737円 ( 234,011円 )	14日目
212,737円 ( 234,011円 )	14日目
230,403円 ( 253,443円 )	14日目
230,403円 ( 253,443円 )	14日目
212,737円 ( 234,011円 )	14日目
212,737円 ( 234,011円 )	14日目
212,737円 ( 234,011円 )	14日目
212,737円 ( 234,011円 )	14日目
230,403円 ( 253,443円 )	14日目
230,403円 ( 253,443円 )	14日目
237,790円 ( 261,569円 )	14日目
237,790円 ( 261,569円 )	14日目
237,790円 ( 261,569円 )	14日目
237,790円 ( 261,569円 )	14日目
260,422円 ( 286,464円 )	14日目
260,422円 ( 286,464円 )	14日目
237,790円 ( 261,569円 )	14日目
229,863円 ( 252,849円 )	14日目
229,863円 ( 252,849円 )	14日目
237,790円 ( 261,569円 )	14日目
260,422円 ( 286,464円 )	14日目
260,422円 ( 286,464円 )	14日目
82,434円 ( 90,677円 )	14日目
86,014円 ( 94,615円 )	14日目
104,703円 ( 115,173円 )	14日目
163,970円 ( 180,367円 )	14日目
166,092円 ( 182,701円 )	14日目
172,898円 ( 190,188円 )	14日目
173,108円 ( 190,419円 )	14日目
195,803円 ( 215,383円 )	14日目
196,067円 ( 215,674円 )	14日目
181,673円 ( 199,840円 )	14日目
189,304円 ( 208,234円 )	14日目
209,866円 ( 230,853円 )	14日目
194,935円 ( 214,429円 )	14日目
203,222円 ( 223,544円 )	14日目
195,593円 ( 215,152円 )	14日目
203,222円 ( 223,544円 )	14日目
203,222円 ( 223,544円 )	14日目
203,222円 ( 223,544円 )	14日目
215,217円 ( 236,739円 )	14日目
224,003円 ( 246,403円 )	14日目
224,003円 ( 246,403円 )	14日目
215,163円 ( 236,679円 )	14日目
224,003円 ( 246,403円 )	14日目
224,003円 ( 246,403円 )	14日目
233,066円 ( 256,373円 )	14日目
233,463円 ( 256,809円 )	14日目
246,143円 ( 270,757円 )	14日目
232,637円 ( 255,901円 )	14日目
242,546円 ( 266,801円 )	14日目
242,546円 ( 266,801円 )	14日目

基本情報

基本情報

ステッピングモーターの使いやすさはそのままに、大きな慣性モーメントの負荷を高精度に位置決めします。
【特長】
・アクチュエータとモーターの一体型製品による設計の手間削減
・大口径中空出力テーブル中空径最大100mm
・ステッピングモーターによる優れた性能
機敏な応答性
低速での安定性
チューニング不要

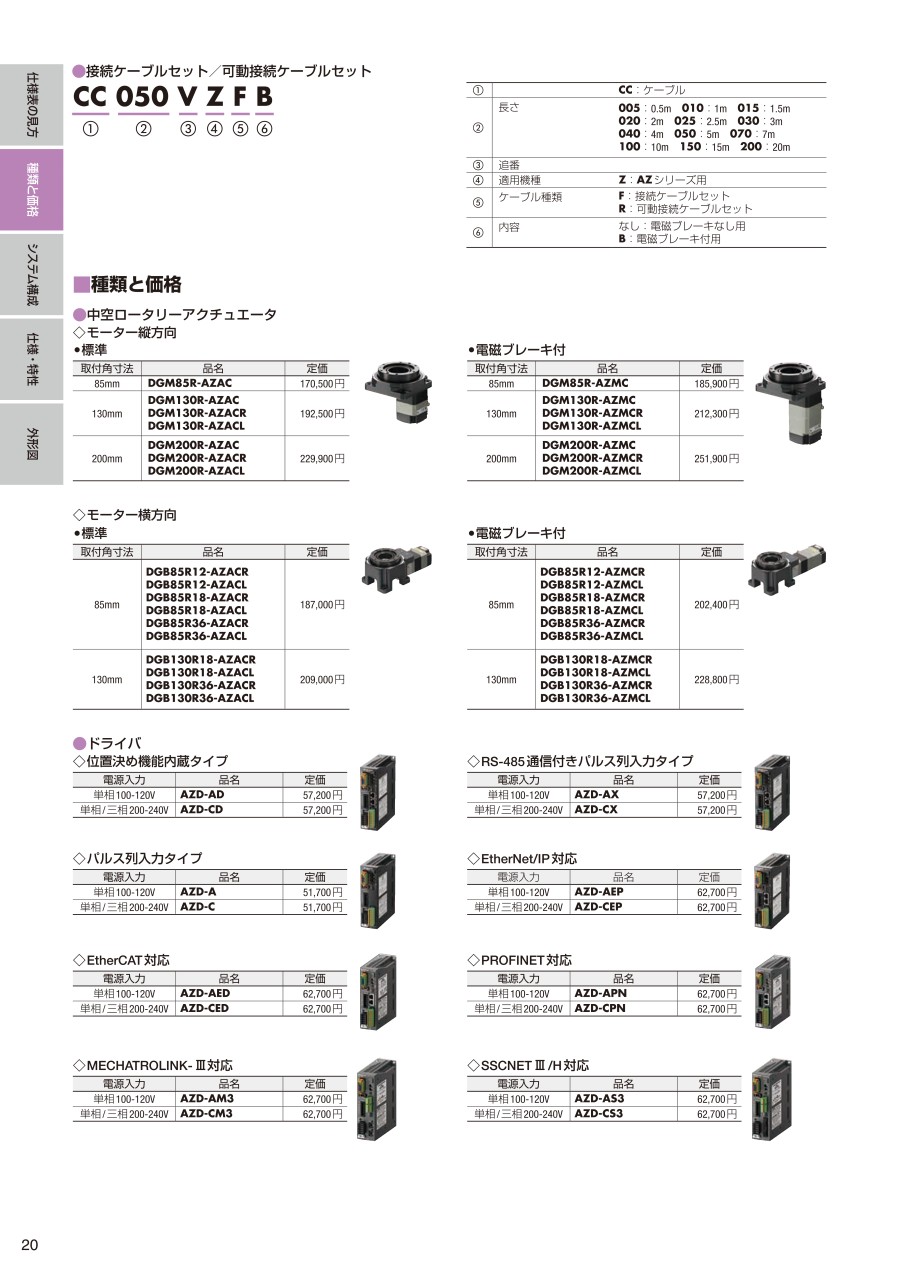

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

中空ロータリーアクチュエータ DGIIシリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品中空ロータリーアクチュエータ DGIIシリーズ	アブソデックス AX2000Tシリーズ（アクチュエータ単体）	アブソデックス AX2000T シリーズ（アクチュエータ、ドライバ、ケーブルセット品）	アブソデックス AX4000T シリーズ（アクチュエータ、ドライバ、ケーブルセット品）	アブソデックス AX2000T・AX4000T ケーブル単体	アブソデックス TSタイプドライバ単体
メーカー	オリエンタルモーター	ＣＫＤ	ＣＫＤ	ＣＫＤ	ＣＫＤ	ＣＫＤ
通常価格	82,434円-	287,587円	372,547円 -	364,587円 -	14,916円 -	196,427円 -
通常出荷日	14日目	11日目	12日目〜	13日目〜	4日目〜	4日目〜
本体/周辺部品	本体	本体	本体	本体	ケーブル	ドライバ
