オリエンタルモーター

コンパクト電動シリンダ DRS2シリーズ

カタログ |

通常単価(税別): 87,086円～145,327円

税込単価: 95,795円～159,860円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オリエンタルモーター

通常出荷日：14 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オリエンタルモーター

通常出荷日：14 日目～

DRS2シリーズは、駆動モーターにABZOセンサを搭載したαSTEP AZシリ...

本体/周辺部品
本体
種類
ロッド
入力電源
DC24V/DC48V
位置検出
アブソリュート
入出力種類
なし
ノイズフィルタ
なし
使用環境
標準

未確定：候補が20型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ガイド付タイプ（ケーブル右方向）

取付角寸法42mm

ガイド付タイプ電磁ブレーキ付（ケーブル右方向）

取付角寸法42mm

ガイドなしタイプ

取付角寸法42mm

取付角寸法60mm

色部は、可動部です。

ガイドなしタイプ電磁ブレーキ付

取付角寸法42mm

取付角寸法60mm

色部は、可動部です。

製品仕様

ガイド付タイプ

取付角寸法42mm

アクチュエータ品名	ケーブル向き:右方向	DRSM42RG-04A2AZAK	DRSM42RG-04A2AZMK	DRSM42RG-04A8AZAK	DRSM42RG-04A8AZMK	DRSM42RG-04B2AZAK	DRSM42RG-04B2AZMK
アクチュエータ品名	ケーブル向き:左方向	DRSM42LG-04A2AZAK	DRSM42LG-04A2AZMK	DRSM42LG-04A8AZAK	DRSM42LG-04A8AZMK	DRSM42LG-04B2AZAK	DRSM42LG-04B2AZMK
リードmm		2		8		2
電磁ブレーキ（無励磁作動型）		なし	付	なし	付	なし	付
ボールねじ種類		転造				研削
繰り返し位置決め精度	（1）先端部mm	±0.01				±0.003
繰り返し位置決め精度	（2）上部mm	±0.02				±0.005
ロストモーションmm		0.05以下				0.02以下
最小移動量mm		0.001
許容モーメント	静的許容モーメントN・m	M_P:1.3 M_Y:1.0 M_R:2.5
許容モーメント	動的許容モーメントN・m	M_P:1.3 M_Y:1.0 M_R:2.5
可搬質量	水平kg	10	10	5	5	10	10
可搬質量	垂直kg	-	10	-	5	-	10
推力N		～200		～50		～200
押し当て力N		400		100		400
保持力N		200	200	50	50	200	200
ストロークmm		40
最高速度mm/s		50		200		50

ご注意

周囲温度やモーターケーブルの長さにより最高速度が低下する場合があります。
繰り返し位置決め精度

コンパクト電動シリンダ DRS2シリーズガイド付タイプ取付角寸法42mm仕様表コマンド

（1）は先端位置、（2）はリニアガイド上での繰り返し位置決め精度となります。
その他、区別のないものは共通となります。

ガイドなしタイプ

取付角寸法42mm

アクチュエータ品名		DRSM42-04A2AZAK	DRSM42-04A2AZMK	DRSM42-04A8AZAK	DRSM42-04A8AZMK	DRSM42-04B2AZAK	DRSM42-04B2AZMK
リードmm		2		8		2
電磁ブレーキ（無励磁作動型）		なし	付	なし	付	なし	付
ボールねじ種類		転造				研削
繰り返し位置決め精度mm		±0.01				±0.003
ロストモーションmm		0.05以下				0.02以下
最小移動量mm		0.001
可搬質量	水平kg	40	40	10	10	40	40
可搬質量	垂直kg	-	20	-	5	-	20
推力N		～200		～50		～200
押し当て力N		400		100		400
保持力N		200	200	50	50	200	200
ストロークmm		40
最高速度mm/s		50		200		50

ご注意

周囲温度やモーターケーブルの長さにより最高速度が低下する場合があります。

取付角寸法60mm

アクチュエータ品名		DRSM60-05A4AZAK	DRSM60-05A4AZMK
リードmm		4
電磁ブレーキ（無励磁作動型）		なし	付
ボールねじ種類		転造
繰り返し位置決め精度mm		±0.01
ロストモーションmm		0.05以下
最小移動量mm		0.001
可搬質量	水平kg	50	50
可搬質量	垂直kg	-	50
推力N		～500
押し当て力N		500
保持力N		500	500
ストロークmm		50
最高速度mm/s		50

型番リスト

表示件数

型番

ストローク

(mm)

最大可搬質量範囲（水平）

(kg)

最大可搬質量（水平）

(kg)

最大可搬質量範囲（垂直）

(kg)

最大可搬質量（垂直）

(kg)

駆動方式

ガイド

リード

(mm)

テーブル幅 W1

(mm)

電磁ブレーキ

最大推力（範囲）

(N)

最大推力

(N)

テーブル長 L1

(mm)

繰返し位置決め精度

(μm)

最高速度

(mm/sec)

取付角寸法

(mm)

ケーブル向き

最小発注数量

40	20.1～50.0	40	-	-	転造ボールねじ	なし	2	-	なし	101～200	200	-	±10	50	42	-	1個
40	20.1～50.0	40	10.1～20.0	20	転造ボールねじ	なし	2	-	あり	101～200	200	-	±10	50	42	-	1個
40	5.1～10.0	10	-	-	転造ボールねじ	なし	8	-	なし	～100	50	-	±10	200	42	-	1個
40	5.1～10.0	10	2.1～5.0	5	転造ボールねじ	なし	8	-	あり	～100	50	-	±10	200	42	-	1個
40	20.1～50.0	40	-	-	研削ボールねじ	なし	2	-	なし	101～200	200	-	±3	50	42	-	1個
40	20.1～50.0	40	10.1～20.0	20	研削ボールねじ	なし	2	-	あり	101～200	200	-	±3	50	42	-	1個
40	5.1～10.0	10	5.1～10.0	10	転造ボールねじ	あり	2	42	なし	101～200	200	121.5	±10（先端部）、±20（上部）	50	42	左方向	1個
40	5.1～10.0	10	5.1～10.0	10	転造ボールねじ	あり	2	42	あり	101～200	200	121.5	±10（先端部）、±20（上部）	50	42	左方向	1個
40	2.1～5.0	5	5.1～10.0	10	転造ボールねじ	あり	8	42	なし	～100	50	121.5	±10（先端部）、±20（上部）	200	42	左方向	1個
40	2.1～5.0	5	2.1～5.0	5	転造ボールねじ	あり	8	42	あり	～100	50	121.5	±10（先端部）、±20（上部）	200	42	左方向	1個
40	5.1～10.0	10	-	-	研削ボールねじ	あり	2	42	なし	101～200	200	121.5	±3（先端部）、±5（上部）	50	42	左方向	1個
40	5.1～10.0	10	5.1～10.0	10	研削ボールねじ	あり	2	42	あり	101～200	200	121.5	±3（先端部）、±5（上部）	50	42	左方向	1個
40	5.1～10.0	10	-	-	転造ボールねじ	あり	2	42	なし	101～200	200	121.5	±10（先端部）、±20（上部）	50	42	右方向	1個
40	5.1～10.0	10	5.1～10.0	10	転造ボールねじ	あり	2	42	あり	101～200	200	121.5	±10（先端部）、±20（上部）	50	42	右方向	1個
40	2.1～5.0	5	5.1～10.0	10	転造ボールねじ	あり	8	42	なし	～100	50	121.5	±10（先端部）、±20（上部）	200	42	右方向	1個
40	2.1～5.0	5	2.1～5.0	5	転造ボールねじ	あり	8	42	あり	～100	50	121.5	±10（先端部）、±20（上部）	200	42	右方向	1個
40	5.1～10.0	10	-	-	研削ボールねじ	あり	2	42	なし	101～200	200	121.5	±3（先端部）、±5（上部）	50	42	右方向	1個
40	5.1～10.0	10	5.1～10.0	10	研削ボールねじ	あり	2	42	あり	101～200	200	121.5	±3（先端部）、±5（上部）	50	42	右方向	1個
50	20.1～50.0	50	-	-	転造ボールねじ	なし	4	-	なし	301～500	500	-	±10	50	60	-	1個
50	20.1～50.0	50	20.1～50.0	50	転造ボールねじ	なし	4	-	あり	301～500	500	-	±10	50	60	-	1個

通常単価(税別) (税込単価)	通常出荷日

90,667円 ( 99,734円 )	14日目
109,135円 ( 120,049円 )	14日目
101,106円 ( 111,217円 )	14日目
121,994円 ( 134,193円 )	14日目
119,337円 ( 131,271円 )	14日目
139,446円 ( 153,391円 )	14日目
92,727円 ( 102,000円 )	14日目
113,597円 ( 124,957円 )	14日目
99,078円 ( 108,986円 )	14日目
124,047円 ( 136,452円 )	14日目
125,738円 ( 138,312円 )	14日目
145,132円 ( 159,645円 )	14日目
89,190円 ( 98,109円 )	14日目
113,750円 ( 125,125円 )	14日目
99,410円 ( 109,351円 )	14日目
124,213円 ( 136,634円 )	14日目
119,540円 ( 131,494円 )	14日目
145,327円 ( 159,860円 )	14日目
87,086円 ( 95,795円 )	14日目
107,995円 ( 118,795円 )	14日目

詳細情報

基本情報

基本情報

DRS2シリーズは、駆動モーターにABZOセンサを搭載したαSTEP AZシリーズを採用しています。ABZOセンサは機械式の多回転アブソリュートセンサにより、外付けのセンサが不要になります。DRS2シリーズは装置の小型・軽量化に加え、省スペース・省配線に貢献します。
DRS2シリーズは装置の小型・軽量化に加え、省スペース・省配線に貢献します。
【特長】
・微小送り・高精度位置決めに最適
・装置立ち上げまでの時間を短縮
・ABZOセンサ搭載でさらに省スペース、省配線
・充実の押し当て運転

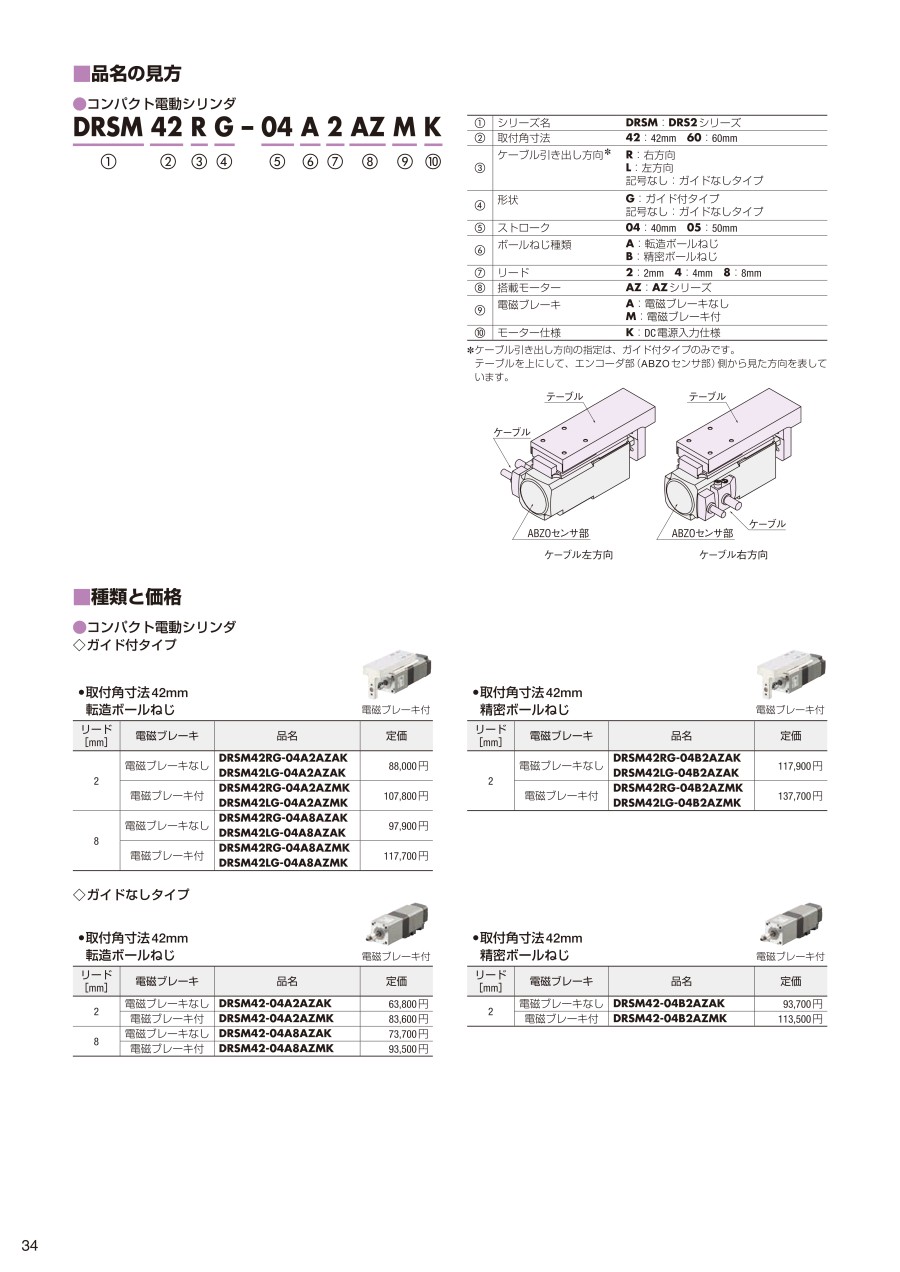

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
