メガトルクモータ PSシリーズ

外形図

1.モータケーブル引き出し線（φ7部）、レゾルバケーブル引き出し線（φ7部）の曲げ半径はR30［mm］以上としてください。
2.モータケーブル引き出し線、レゾルバケーブル引き出し線を可動部に使用しないでください。
3.引き出し線とコネクタの接続部にストレス（テンション・振動等）を加えないでください。断線や接触不良の原因となります。

1.モータケーブル引き出し線（φ7部）、レゾルバケーブル引き出し線（φ7部）の曲げ半径はR30［mm］以上としてください。
2.モータケーブル引き出し線、レゾルバケーブル引き出し線を可動部に使用しないでください。
3.引き出し線とコネクタの接続部にストレス（テンション・振動等）を加えないでください。断線や接触不良の原因となります。
4.出力軸ピン穴へのピン挿入

• 挿入するピンの公差は、隙間ばめに設定してください。
• ピンを挿入する際は、過大な荷重、衝撃をモータに与えないでください。
• ピン穴は位置決め用途に使用し、荷重保持用途には使用しないでください。

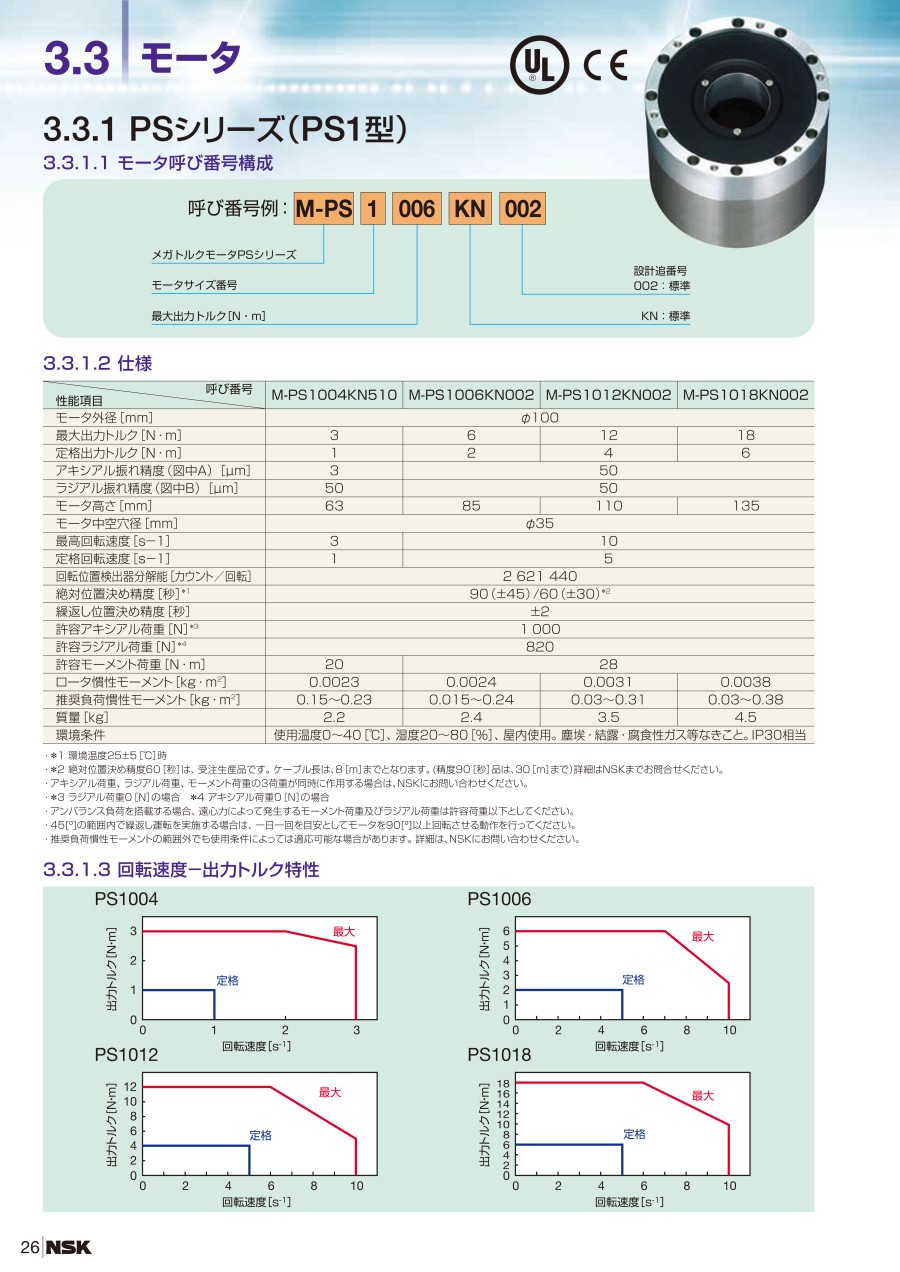

製品仕様

• *1 環境温度25±5［℃］時
• *2 ケーブル長が8［m］を超える場合、絶対位置決め精度は90［秒］となります。
• アキシアル荷重、ラジアル荷重、モーメント荷重の3荷重が同時に作用する場合は、NSKにお問い合わせください。
• *3 ラジアル荷重0［N］の場合
• *4 アキシアル荷重0［N］の場合
• *5 電源電圧200［VAC］/100［VAC］時
• アンバランス負荷を搭載する場合、遠心力によって発生するモーメント荷重及びラジアル荷重は許容荷重以下としてください。
• 45［°］の範囲内で繰返し運転を実施する場合は、一日一回を目安としてモータを90［°］以上回転させる動作を行ってください。
• 推奨負荷慣性モーメントの範囲外でも使用条件によっては適応可能な場合があります。詳細は、NSKにお問い合わせください。

• *1 （  ）内に記載の振れ精度の製品は、外形寸法が変更となる場合がありますので、NSKへお問合せください。
• *2 環境温度25±5［℃］時
• *3 ケーブル長が8［m］を超える場合、絶対位置決め精度は90［秒］となります。
• アキシアル荷重、ラジアル荷重、モーメント荷重の3荷重が同時に作用する場合は、NSKにお問い合わせください。
• *4 ラジアル荷重0［N］の場合
• *5 アキシアル荷重0［N］の場合
• *6 電源電圧200［VAC］/100［VAC］時
• アンバランス負荷を搭載する場合、遠心力によって発生するモーメント荷重及びラジアル荷重は許容荷重以下としてください。
• 45［°］の範囲内で繰返し運転を実施する場合は、一日一回を目安としてモータを90［°］以上回転させる動作を行ってください。
• 推奨負荷慣性モーメントの範囲外でも使用条件によっては適応可能な場合があります。詳細は、NSKにお問い合わせください。

性質性能情報・試験情報

回転速度-出力トルク特性

※回転速度-出力トルク特性はTyp.値です。

※回転速度-出力トルク特性はTyp.値です。
