ＮＳＫ

メガトルクモータ ドライブユニット EDD型

メガトルクモータ ドライブユニット EDD型
  • 種類
    コントローラ・ドライバ
  • 仕様
    EDD型ドライブユニット
  • 機能
    標準仕様
  • 検出器仕様
    絶対位置検出器仕様
  • 設計追番号
    標準
  • 梱包内容
    コネクタ、取付金具、スタートアップガイド同梱

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が11型番あります。
数量：

商品情報

外形図

メガトルクモータ ドライブユニット EDD型 組合せモータ:PS1006、PS1012、PS1018、PS3015、PS3030、PN2012外形図

組合せモータ:PS1006、PS1012、PS1018、PS3015、PS3030、PN2012

メガトルクモータ ドライブユニット EDD型 組合せモータ:PS3060、PS3090、PN3045、PN4135、PN4180外形図

組合せモータ:PS3060、PS3090、PN3045、PN4135、PN4180

製品仕様

ドライブユニットEDD型の各部の名称と機能

メガトルクモータ ドライブユニット EDD型 ドライブユニットEDD型の各部の名称と機能図

仕様

項目サイズ記号
PS1006PS1012PS1018PS3015PS3030PS3060PS3090PN2012PN3045PN4135PN4180
入力電源定格電源容量
［kVA］		0.30.40.60.60.90.50.60.20.50.81.0
最大電源容量
（AC200V）［kVA］		1.01.42.22.22.74.64.72.34.14.84.8
最大電源容量
（AC100V）［kVA］		0.40.60.91.01.22.02.20.81.9--
制御電源容量
［kVA］		0.06
制御電源対応範囲単相100～240［VAC］50～60［Hz］
電源電圧変動+10/-15［%］以下		単相200～240［VAC］ 50～60［Hz］
電源電圧変動+10/-15%以下
主電源対応範囲
回転位置検出器分解能
［カウント/回転］		2 621 440
制御モ-ド位置制御内部プログラム遮転（最大256チャンネル、位置決め命令、パラメータの設定変更をプログラム可能）、
パルス列入力運転、RS-232C通信運転、ジョグ運転、原点復帰運転
速度制御RS-232C 通信運転、アナログ入力運転
トルク制御RS-232C 通信運転、アナログ入力運転
入力信号パルス列位置指令フォトカプラ入力
最大パルス列周波数:2［MHz］
入力パルス形式:CW/CCW、パルス/方向、A/B相
電子ギアによる任意てい倍可（1000～5 242 880［カウント/回転］）
アナログ入力アナログ指令電圧入力 入力電圧範囲:±10［V］
制御用入力フォトカプラ入力（±コモン可）×17入力、電圧仕様:24［VDC］
出力信号位置フィードバック
信号		出力信号形態:A/B/Z相ラインドライバ出力
A相、B相分解能:出荷時20 480［カウント/回転］（4てい倍後81 920［カウント/回転］）
最大1 310 720［カウント/回転］（4てい倍後5 242 880［カウント/回転］）
※最高周波数は781［kHz］となりますので、分解能の設定によって最高回転速度が制限されます
最高回転速度［s-1］=781［kHz］/A（B）相分解能
Z相分解能:80［カウント/回転］
制御用出力フォトカプラ出力（±コモン可）×8出力、最大開閉能力:24［VDC］/50［mA］
保護機能位置偏差オーバー、プログラム異常、オートチューニングエラー、位置指令・フィードバック異常、ソフトサーマル、原点未確定、
主電源低電圧、オーバートラベルリミット、RAM異常、ROM異常、システム異常、インターフェース異常、ADC異常、非常停止、
CPU異常、位置検出器異常、絶対位置異常、モータ断線、速度超過、コミュテーション異常、オーバーヒート、主電源過電圧、
過電流、制御電源電圧降下、パワーモジュールアラーム
モニタ機能アナログモニタ×2、RS-232Cモニタ、USBモニタ
通信RS-232C（調歩同期式9600［bps］）、USB（USB2.0対応）
その他オートチューニング
制御入出力の機能割り付けが可能
カム曲線駆動（変形正弦、変形台形、サイクロイド、単弦）
環境条件使用温度/保存温度0～50［℃］/-20～+70［℃］
使用湿度/保存湿度90［%］以下（結露なきこと）
耐振動4.9［m/s2］以下
内蔵機能回生エネルギー吸収回生抵抗オプション
ダイナミックブレーキ電源オフ、サーボオフ、保護機能動作時に動作
安全規格対応ULUL61800-5-1
CELVDEN61800-5-1
EMCEN61800-3
コネクタUSBCN0USB mini-B
RS-232CCN1D-sub9ピン
制御信号入出力CN2ハーフピッチコネクタ50ピン
位置検出器CN3ハーフピッチコネクタ14ピン
モータCN4プラスチックコネクタ
回生抵抗
制御・
主電源		CN5プラスチックコネクタ

使用例

システム構成 ブレーキ付きPNシリーズ

メガトルクモータ ドライブユニット EDD型 システム構成 ブレーキ付きPNシリーズ使用例

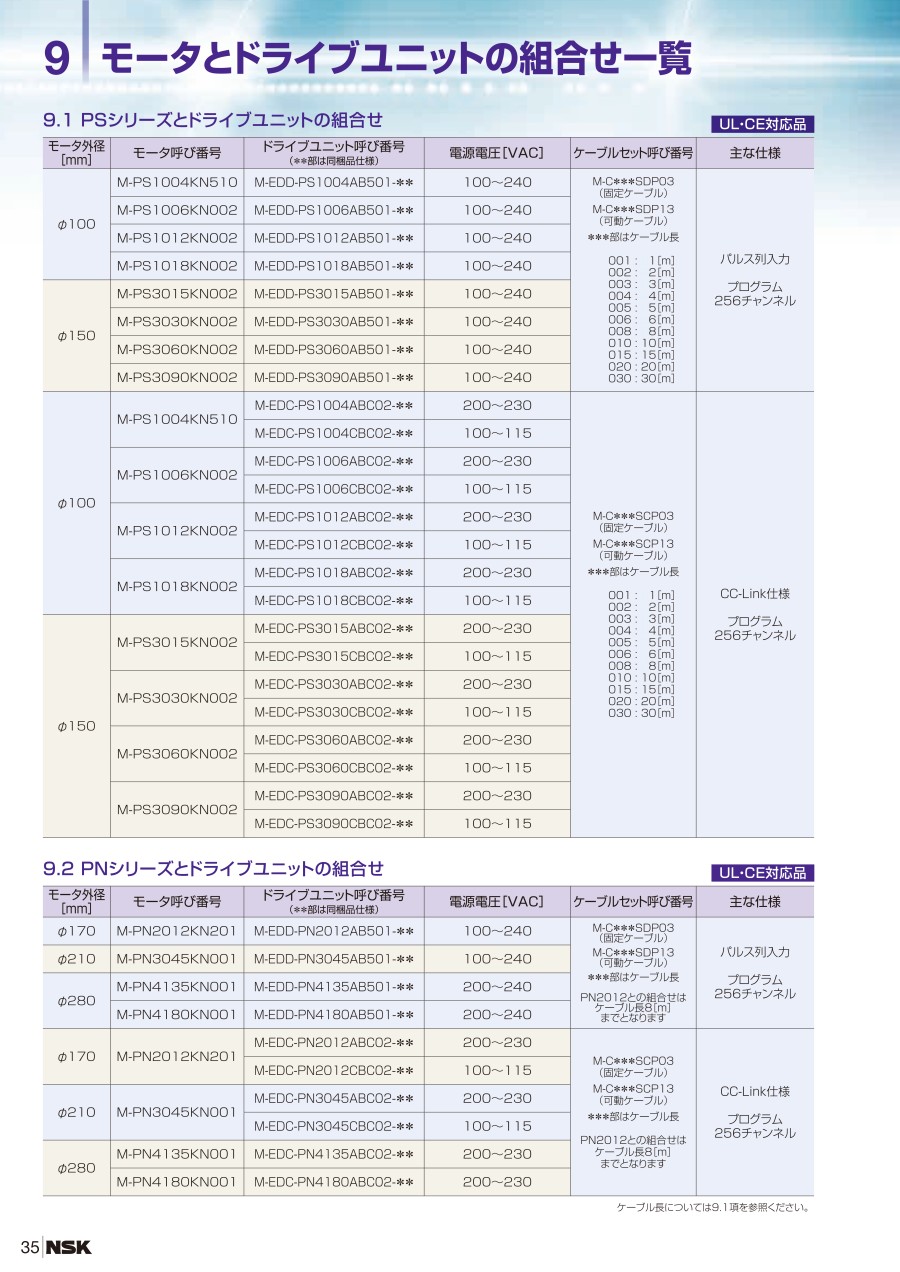

選定サポート情報

注文例

メガトルクモータ ドライブユニット EDD型 注文例

型番リスト

表示件数
  • 1
    • 型番
    M-EDD-PN2012AB501-03
    M-EDD-PN3045AB501-03
    M-EDD-PN4135AB501-03
    M-EDD-PN4180AB501-03
    M-EDD-PS1006AB501-03
    M-EDD-PS1012AB501-03
    M-EDD-PS1018AB501-03
    M-EDD-PS3015AB501-03
    M-EDD-PS3030AB501-03
    M-EDD-PS3060AB501-03
    M-EDD-PS3090AB501-03

    電源電圧

    (V)

    モータサイズ記号

    		最小発注数量
    100～240［VAC］（単相）
    PN2012
    1個
    100～240［VAC］（単相）
    PN3045
    1個
    200～240［VAC］（単相）
    PN4135
    1個
    200～240［VAC］（単相）
    PN4180
    1個
    100～240［VAC］（単相）
    PS1006
    1個
    100～240［VAC］（単相）
    PS1012
    1個
    100～240［VAC］（単相）
    PS1018
    1個
    100～240［VAC］（単相）
    PS3015
    1個
    100～240［VAC］（単相）
    PS3030
    1個
    100～240［VAC］（単相）
    PS3060
    1個
    100～240［VAC］（単相）
    PS3090
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    202,585円
    ( 222,844円 )
    6日目
    212,163円
    ( 233,379円 )
    4日目
    212,163円
    ( 233,379円 )
    6日目
    212,163円
    ( 233,379円 )
    6日目
    202,585円
    ( 222,844円 )
    6日目
    202,585円
    ( 222,844円 )
    6日目
    202,585円
    ( 222,844円 )
    11日目
    202,585円
    ( 222,844円 )
    6日目
    208,672円
    ( 229,539円 )
    4日目
    212,163円
    ( 233,379円 )
    6日目
    212,163円
    ( 233,379円 )
    6日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・独自方式サーボアルゴリズム採用（整定時間1ms達成）
    ・内部プログラム運転が可能
    ・多彩な制御用入出力を用意

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
