スプリングコネクタピン ライトアングルタイプ
- 種類
- 関連商品
- 取付ピッチ (mm)
- 2.5
- プロープ 先端形状
- 球状（SR）
- スプリング圧［2/3ストローク］（範囲） (gf)
- 100.1～150.0
- ストローク量（範囲） (mm)
- 1.1～2.6
- 許容電流 (A)
- 1
- プランジャ 外径 (mm)
- 0.91～1.20
- プランジャ 材質
- 銅合金
- プランジャ 表面処理
- 金メッキ
- バレル/リセプタクル 外径（範囲） (mm)
- 1.01～1.50
- バレル/リセプタクル 長さ（範囲） (mm)
- ～5.0
- バレル/リセプタクル 材質
- 銅合金
- 使用温度範囲 (℃)
- -40::180
- スプリング圧［2/3ストローク］ (gf)
- 120
- プランジャ長さ L1 (mm)
- 1.4
- バレル・リセプタクル長さ L2 (mm)
- 1.2
- ばね材質
- ステンレス（SUS304）
- プランジャ材質（詳細）
- 真鍮
- バレル形状
- ライトアングル
- 特性
- 標準
- 抵抗値 (mΩ)
- 50
- プランジャ長さ（範囲） (mm)
- 0.1～3
- バレル・リセプタクル外径 (mm)
- 1.5
- プランジャ外径 (mm)
- 1
PR-L49W15H21-00の仕様・寸法情報
種類
関連商品
取付ピッチ(mm)
2.5
プロープ 先端形状
[球状（SR）] 球状（SR）
スプリング圧［2/3ストローク］（範囲）(gf)
100.1～150.0
ストローク量（範囲）(mm)
1.1～2.6
許容電流(A)
1
プランジャ 外径(mm)
0.91～1.20
プランジャ 材質
銅合金
プランジャ 表面処理
金メッキ
バレル/リセプタクル 外径（範囲）(mm)
1.01～1.50
バレル/リセプタクル 長さ（範囲）(mm)
～5.0
バレル/リセプタクル 材質
銅合金
使用温度範囲(℃)
-40～180
スプリング圧［2/3ストローク］(gf)
120
プランジャ長さ L1(mm)
1.4
バレル・リセプタクル長さ L2(mm)
1.2
ばね材質
ステンレス（SUS304）
プランジャ材質（詳細）
真鍮
バレル形状
ライトアングル
特性
標準
抵抗値(mΩ)
50
プランジャ長さ（範囲）(mm)
0.1～3
バレル・リセプタクル外径(mm)
1.5
プランジャ外径(mm)
1
商品情報
外形図
製品仕様
| 型番 | 最大ストローク | 推奨ストローク | 荷重 | 定格電流 |
|---|---|---|---|---|
| PR-L49W15H21-00 | 1.40mm | 1.00mm | 120gf@1.00mm | 1A |
規格表

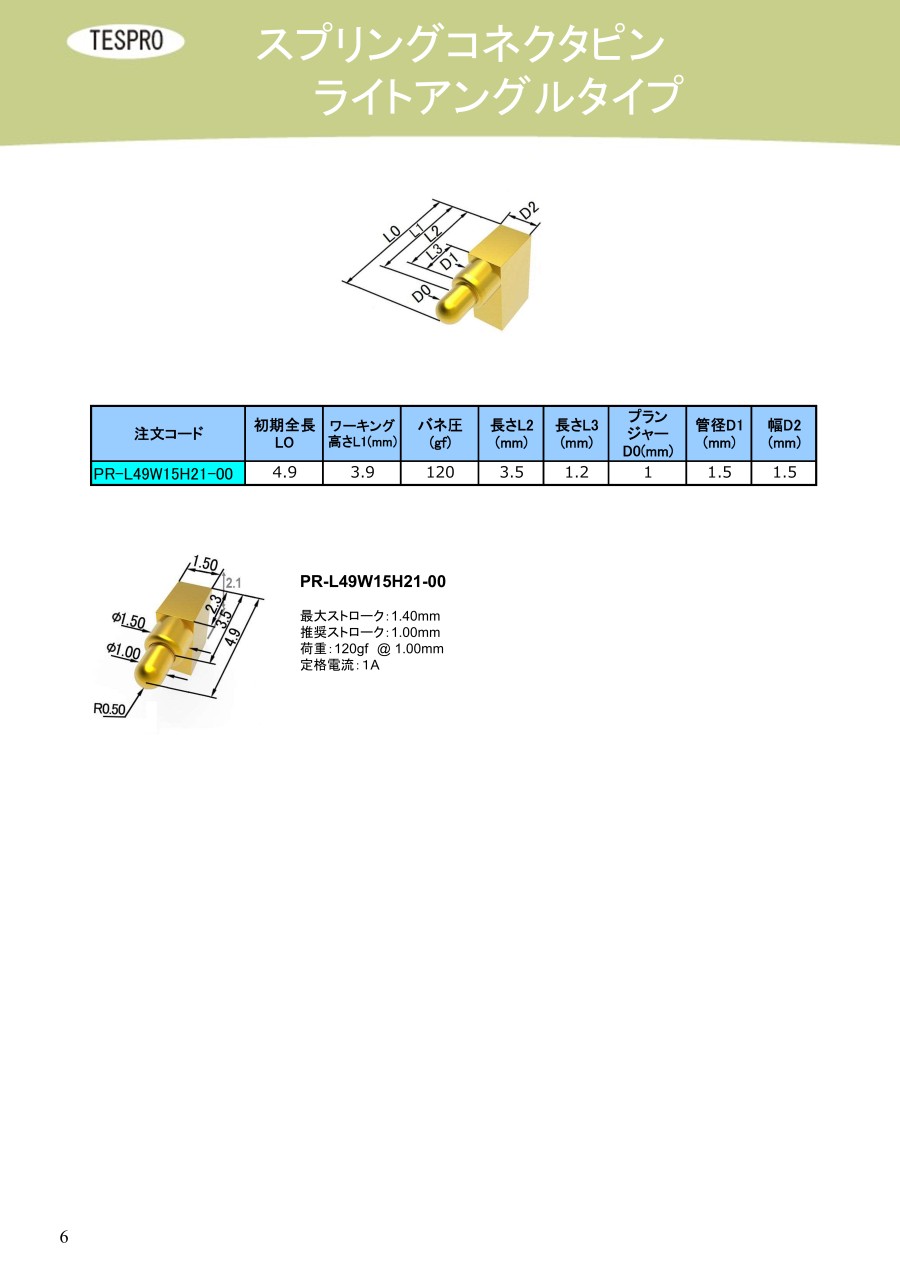

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。スプリングコネクタピン ライトアングルタイプの型番PR-L49W15H21-00のページです。
型番PR-L49W15H21-00に関する仕様情報を記載しております。
