タイプ
~mm
- PP
出荷日
- すべて
- 5日以内

テスプロ

スプリングコネクタピンプラグインタイプ

カタログ |

数量スライド割引

通常単価(税別): 540円～740円

税込単価: 594円～814円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

STP-1.36-L10（短尺）シリーズ（Center Pitch 2.54mm）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：5 日目

【特長】・基板間の接続や、バッテリ接続など省スペースで実装可能なスプリングコネ...

種類
関連商品
プランジャ材質
銅合金
プランジャ表面処理
金メッキ
リセプタクル末端形状
ピン
バレル/リセプタクル材質
銅合金
使用温度範囲 (℃)
-40::180
ばね材質
ステンレス（SUS304）
プランジャ材質（詳細）
真鍮
バレル形状
プラグ
特性
標準
プランジャ長さ（範囲） (mm)
0.1～3

ご注意

商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

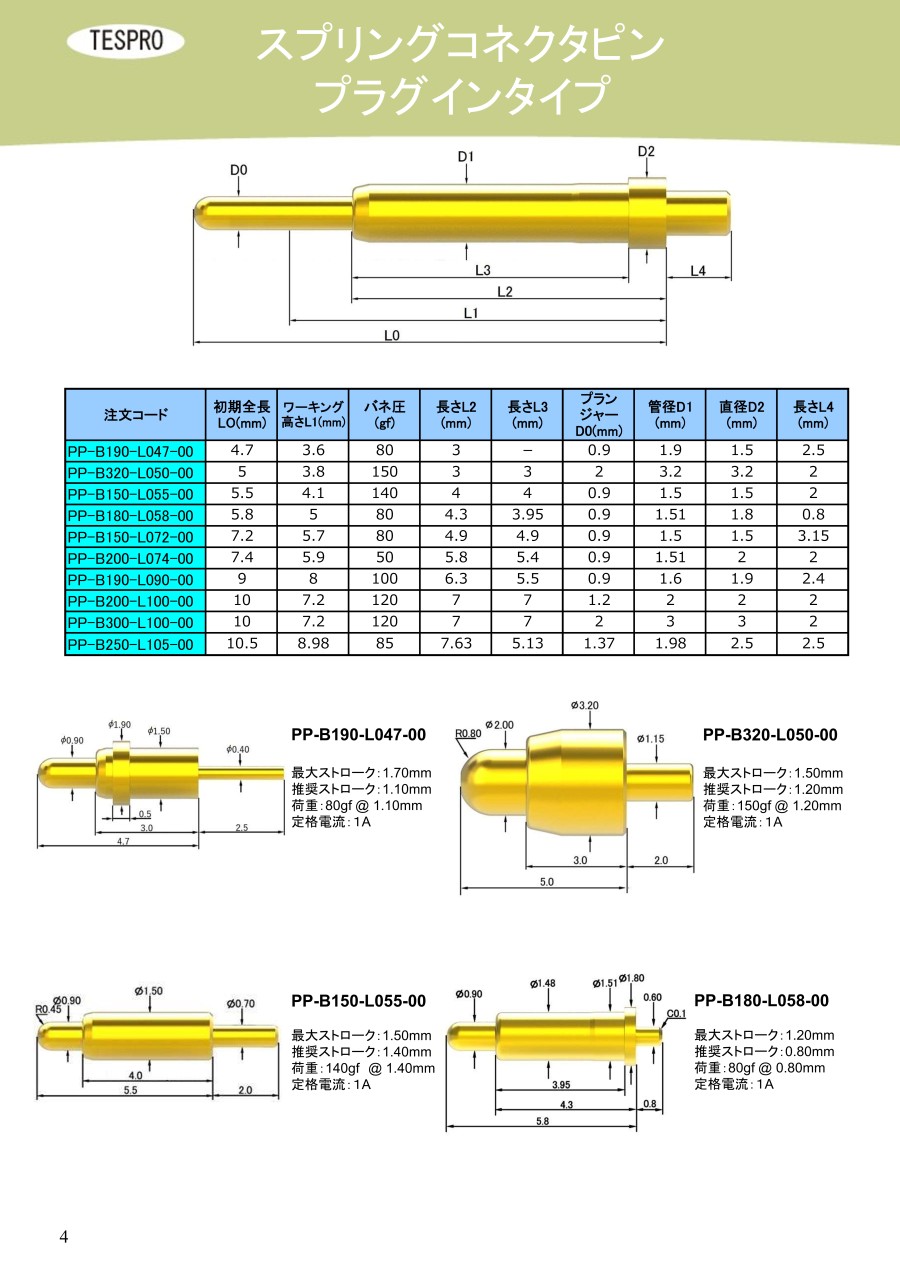

外形図

製品仕様

型番	最大ストローク	推奨ストローク	荷重	定格電流
PP-B190-L047-00	1.70mm	1.10mm	80gf@1.10mm	1A
PP-B320-L050-00	1.50mm	1.20mm	150gf@1.20mm	1A
PP-B150-L055-00	1.50mm	1.40mm	140gf@1.40mm	1A
PP-B180-L058-00	1.20mm	0.80mm	80gf@0.80mm	1A
PP-B150-L072-00	1.80mm	1.50mm	80gf@1.50mm	1A
PP-B200-L074-00	1.60mm	1.50mm	50gf@1.50mm	1A
PP-B190-L090-00	2.70mm	1.00mm	100gf@1.00mm	1A
PP-B200-L100-00	3.00mm	2.80mm	120gf@2.80mm	2A
PP-B300-L100-00	3.00mm	2.80mm	120gf@2.80mm	2A
PP-B250-L105-00	2.79mm	1.52mm	85gf@1.52mm	3A

規格表

型番リスト

表示件数

型番

取付ピッチ

(mm)

プロープ先端形状

スプリング圧［2/3ストローク］（範囲）

(gf)

ストローク量（範囲）

(mm)

許容電流

(A)

プランジャ外径

(mm)

リセプタクル最外径（範囲）

(mm)

バレル/リセプタクル外径（範囲）

(mm)

バレル/リセプタクル長さ（範囲）

(mm)

スプリング圧［2/3ストローク］

(gf)

プランジャ長さ L1

(mm)

リセプタクル最外径 D

(φ)

バレル・リセプタクル長さ L2

(mm)

抵抗値

(mΩ)

バレル・リセプタクル外径

(mm)

プランジャ外径

(mm)

RoHS?

最小発注数量

2.5	[球状（SR）] 球状（SR）	100.1～150.0	1.1～2.6	1	0.61～0.90	1.01～1.50	1.01～1.50	～5.0	140	1.5	1.5	4	50	1.5	0.9	10	20個
2.5	[球状（SR）] 球状（SR）	50.1～100.0	1.1～2.6	1	0.61～0.90	1.01～1.50	1.01～1.50	～5.0	80	2.3	1.5	4.9	100	1.5	0.9	10	20個
2.8	[球状（SR）] 球状（SR）	50.1～100.0	～1.0	1	0.61～0.90	1.51～2.00	1.51～2.00	～5.0	80	1.5	1.8	3.95	50	1.51	0.9	10	20個
2.9	[球状（SR）] 球状（SR）	50.1～100.0	1.1～2.6	1	0.61～0.90	1.01～1.50	1.51～2.00	-	80	1.7	1.5	-	50	1.9	0.9	10	20個
2.9	[球状（SR）] 球状（SR）	50.1～100.0	1.1～2.6	1	0.61～0.90	1.51～2.00	1.51～2.00	5.1～10.0	100	2.7	1.9	5.5	80	1.6	0.9	10	20個
3	[球状（SR）] 球状（SR）	30.1～50.0	1.1～2.6	1	0.61～0.90	1.51～2.00	1.51～2.00	5.1～10.0	50	1.6	2	5.4	100	1.51	0.9	10	20個
3	[球状（SR）] 球状（SR）	100.1～150.0	2.7～2.9	2	0.91～1.20	1.51～2.00	1.51～2.00	5.1～10.0	120	3	2	7	50	2	1.2	10	20個
3.5	ニードル	50.1～100.0	1.1～2.6	3	1.21～1.50	2.01～3.00	1.51～2.00	5.1～10.0	85	2.87	2.5	5.13	50	1.98	1.37	10	20個
4	[球状（SR）] 球状（SR）	100.1～150.0	2.7～2.9	2	1.51～2.00	2.01～3.00	2.01～3.00	5.1～10.0	120	3	3	7	50	3	2	10	20個
4.2	[球状（SR）] 球状（SR）	100.1～150.0	1.1～2.6	1	1.51～2.00	3.01～	3.01～	25.1～30.0	150	2	3.2	3	100	3.2	2	10	20個

通常単価(税別) (税込単価)	通常出荷日

540円 ( 594円 )	5日目
660円 ( 726円 )	5日目
540円 ( 594円 )	5日目
607円 ( 668円 )	5日目
687円 ( 756円 )	5日目
660円 ( 726円 )	5日目
687円 ( 756円 )	5日目
700円 ( 770円 )	5日目
740円 ( 814円 )	5日目
687円 ( 756円 )	5日目
