テスプロ

スプリングコネクタピンフラットタイプ

カタログ |

数量スライド割引

通常単価(税別): 456円～724円

税込単価: 502円～796円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

STP-1.36-L10（短尺）シリーズ（Center Pitch 2.54mm）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：5 日目

【特長】・基板間の接続や、バッテリ接続など省スペースで実装可能なスプリングコネ...

種類
関連商品
プロープ先端形状
球状（SR）
プランジャ材質
銅合金
プランジャ表面処理
金メッキ
リセプタクル末端形状
円筒
バレル/リセプタクル材質
銅合金
使用温度範囲 (℃)
-40::180
ばね材質
ステンレス（SUS304）
プランジャ材質（詳細）
真鍮
バレル形状
フラット
特性
標準
プランジャ長さ（範囲） (mm)
0.1～3

ご注意

商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型番	最大ストローク	推奨ストローク	荷重	定格電流
PF-B140-L021-00	0.65mm	0.60mm	100gf@0.60mm	1A
PF-B180-L022-00	0.65mm	0.45mm	80gf@0.45mm	1A
PF-B140-L023-00	0.725mm	0.125mm	41.5gf@0.125mm	1A
PF-B070-L026-00	0.40mm	0.20mm	50gf@0.20mm	1A
PF-B180-L031-00	0.70mm	0.60mm	110gf@0.60mm	1A
PF-B180-L032-00	1.20mm	1.00mm	80gf@1.00mm	1A
PF-B180-L040-00	1.50mm	1.00mm	100gf@1.00mm	1A
PF-B190-L051-00	1.10mm	1.00mm	110gf@1.00mm	1A
PF-B190-L060-00	1.50mm	1.20mm	120gf@1.20mm	1A
PF-B180-L072-00	2.80mm	2.60mm	120gf@2.60mm	1A
PF-B190-L090-00	2.10mm	1.20mm	100gf@1.20mm	2A
PF-B180-L0100-00	2.70mm	2.50mm	150gf@2.50mm	1A

規格表

型番リスト

表示件数

型番

取付ピッチ

(mm)

スプリング圧［2/3ストローク］（範囲）

(gf)

ストローク量（範囲）

(mm)

許容電流

(A)

プランジャ外径

(mm)

リセプタクル最外径（範囲）

(mm)

バレル/リセプタクル外径（範囲）

(mm)

バレル/リセプタクル長さ（範囲）

(mm)

スプリング圧［2/3ストローク］

(gf)

プランジャ長さ L1

(mm)

リセプタクル最外径 D

(φ)

バレル・リセプタクル長さ L2

(mm)

抵抗値

(mΩ)

バレル・リセプタクル外径

(mm)

プランジャ外径

(mm)

RoHS?

最小発注数量

1.7	30.1～50.0	～1.0	1	0.31～0.60	～1.00	～1.00	～5.0	50	0.4	0.7	2.23	100	0.7	0.4	10	20個
2.4	50.1～100.0	～1.0	1	0.61～0.90	1.01～1.50	1.01～1.50	～5.0	100	0.65	1.4	1.25	100	1.25	0.8	10	20個
2.4	30.1～50.0	～1.0	1	0.61～0.90	1.01～1.50	1.01～1.50	～5.0	41.5	0.8	1.4	1.2	100	1.25	0.8	10	20個
2.8	50.1～100.0	～1.0	1	0.91～1.20	1.51～2.00	1.51～2.00	～5.0	80	0.65	1.8	1.15	100	1.51	1	10	20個
2.8	100.1～150.0	～1.0	1	0.91～1.20	1.51～2.00	1.51～2.00	～5.0	110	0.8	1.8	1.9	100	1.51	1	10	20個
2.8	50.1～100.0	1.1～2.6	1	0.91～1.20	1.51～2.00	1.51～2.00	～5.0	80	1.2	1.8	1.6	100	1.51	1	10	20個
2.8	50.1～100.0	1.1～2.6	1	0.91～1.20	1.51～2.00	1.51～2.00	～5.0	100	1.5	1.8	2.1	50	1.51	1	10	20個
2.8	100.1～150.0	1.1～2.6	1	0.91～1.20	1.51～2.00	1.51～2.00	～5.0	120	2.8	1.8	4	100	1.51	1	10	20個
2.8	100.1～150.0	1.1～2.6	1	0.91～1.20	1.51～2.00	1.51～2.00	5.1～10.0	150	3	1.8	6	50	1.51	1	10	20個
2.9	100.1～150.0	1.1～2.6	1	0.91～1.20	1.51～2.00	1.51～2.00	～5.0	110	1.5	1.9	3.1	50	1.51	1	10	20個
2.9	100.1～150.0	1.1～2.6	1	0.91～1.20	1.51～2.00	1.51～2.00	～5.0	120	1.5	1.9	4	50	1.51	1	10	20個
2.9	50.1～100.0	1.1～2.6	2	0.91～1.20	1.51～2.00	1.51～2.00	5.1～10.0	100	2.7	1.9	5.3	50	1.6	1	10	20個

通常単価(税別) (税込単価)	通常出荷日

568円 ( 625円 )	5日目
724円 ( 796円 )	5日目
584円 ( 642円 )	5日目
568円 ( 625円 )	5日目
568円 ( 625円 )	5日目
567円 ( 624円 )	5日目
507円 ( 558円 )	5日目
667円 ( 734円 )	5日目
691円 ( 760円 )	5日目
456円 ( 502円 )	5日目
607円 ( 668円 )	5日目
667円 ( 734円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・基板間の接続や、バッテリ接続など省スペースで実装可能なスプリングコネクタピンです
・基板などに半田付けで使用します
・コンタクト相手は金メッキを推奨します

ご注意

商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

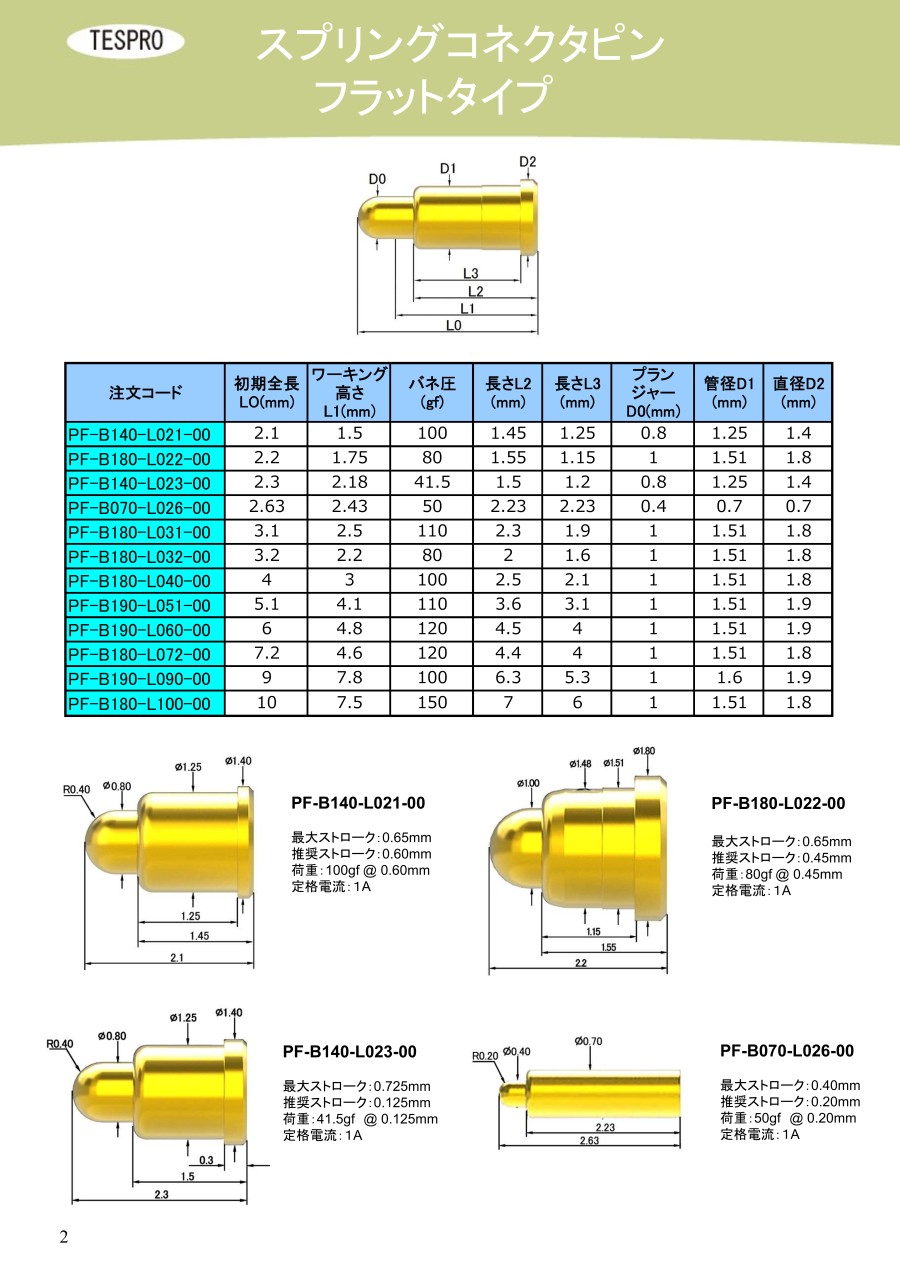

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
