静電気除去ユニットイオナイザー ワイドフローファンタイプ

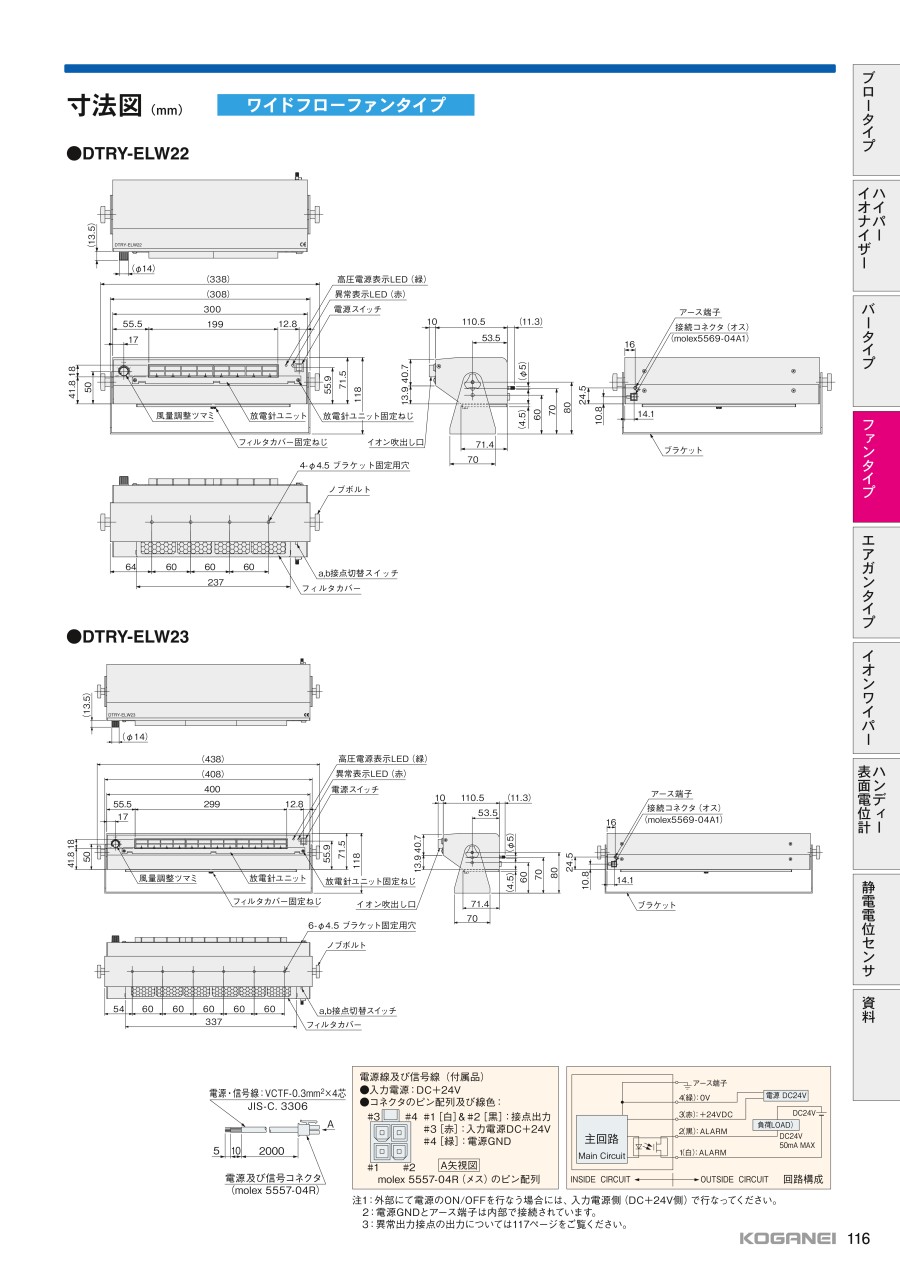

外形図

DTRY-ELW22

DTRY-ELW23

製品仕様

注1：異常出力接点の出力については、下記の注意・禁止事項をご覧ください。
注2：突起部を含まず。ブラケット本体取付穴最上段使用時。
注3：吹き出し口中央部から300mm、最大風量時。

商品特長詳細

• 放電針ユニット
  メンテナンス時に放電針ユニットを取り外して清掃できるので、清掃の際に出たゴミが本体内部に落ちる心配がありません。
• 異常出力接点の切換スイッチ
  NO（a接点）／NC（b接点）の切換が可能です。

注意・禁止事項

使用上の注意

• 1. 点検清掃、保守をする場合は、必ず電源ケーブルをコネクタより外してから行なってください。
• 2. 放電針先端部は尖っておりますので、放電針ユニットを取り外すとき及び清掃中は注意してください。ケガをする可能性があります。また、放電針が曲がったり折れたりしない様に十分注意してください。性能が発揮されなくなります。
• 3. 放電針ユニットの分解は行なわないでください。放電針先端は尖っており、ケガをする可能性があります。
• 4. メンテナンスは性能維持の為に非常に重要な項目です。使用環境が悪い場合（湿度の高い雰囲気など）や放電針の清掃が行なわれていない場合、性能低下の原因となりますので、定期的なメンテナンスを行なってください。メンテナンスの方法は製品添付の取扱説明書をご覧ください。
• 5. 外部にて電源のON／OFFを行なう場合には、入力電源側（DC+24V側）で行なってください。

異常出力接点の出力について

• 1. 本製品の異常出力回路は電源投入後約2秒後に正常な作動を開始します。装置搭載時等の異常検知回路の設計には十分注意してください。
• 2. イオナイザー本体への電源をOFFした後、すぐに電源をONすると、異常出力が出る場合があります。OFFにした後ONする場合には、2秒以上時間を開けてください。
• 3. イオナイザー本体への電源をOFFした時に異常出力が出る場合があります。イオナイザー本体への電源をOFFした後、1秒間はイオナイザーの異常出力を検知しないよう異常検出回路の設計には十分注意してください。

注：上記いずれの場合もイオナイザーの性能には問題はありません。

各接点設定時の出力は、下表をご覧ください。
