アオイ

新世代継手 LS-FIT

カタログ |

通常単価(税別): 1,584円～2,516円

税込単価: 1,742円～2,768円

通常出荷日：4日目

【特長】・特殊構造により液体残大幅削減を実現・従来の継手より内部の液溜りが少ない構造・EASY-FIT...

詳細を確認

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

よく一緒に見られています

アオイ

新世代継手 PS-FIT PEEK樹脂製

通常価格(税別)： 1,597円 (税込価格：1,757円)

通常出荷日：3 日目～

未確定：候補が22型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ハーフユニオン（LSH）

※上記以外の型番についての情報はデジタルカタログをご参照ください。

製品仕様

使用流体	空気、水、油、塗料、インク、溶剤類
最高使用圧力	チューブの最高使用圧力に準じます。下記の機種は最高使用圧力が2MPaです。 LSHR、LSHRC、LSES、LSAL、LSAD:最高使用圧力2MPa ※機種により最高使用圧力が異なるので確認の上ご使用ください。
使用温度	-65℃～200℃（空気） 0℃～100℃（水）
負圧	-100kPa

構造断面図

部品リスト

番号	名称	材質	処理
1	パッキン	PA6	-
2	本体	SUS316	-
3	ナット	C3604BD	無電解Niメッキ
4	スリーブ	C3604BD	無電解Niメッキ
5	ストップリング	SUS304	-

規格表

ハーフユニオン（LSH）

※上記以外の型番についての情報はデジタルカタログをご参照ください。

使用例

取付手順

チューブを直角に切断してください。
継手はセットされた状態で納品されます。
本体とナットを分離させてください。
継手本体を機器に工具を使用して取付けてください。
ナットを通したチューブを本体突起部の根元まで挿入してください。
スパナにてナットを本体に突き当たるまで締め込んでください。
再締付の際はチューブの先端を直角に切断してください。

選定サポート情報

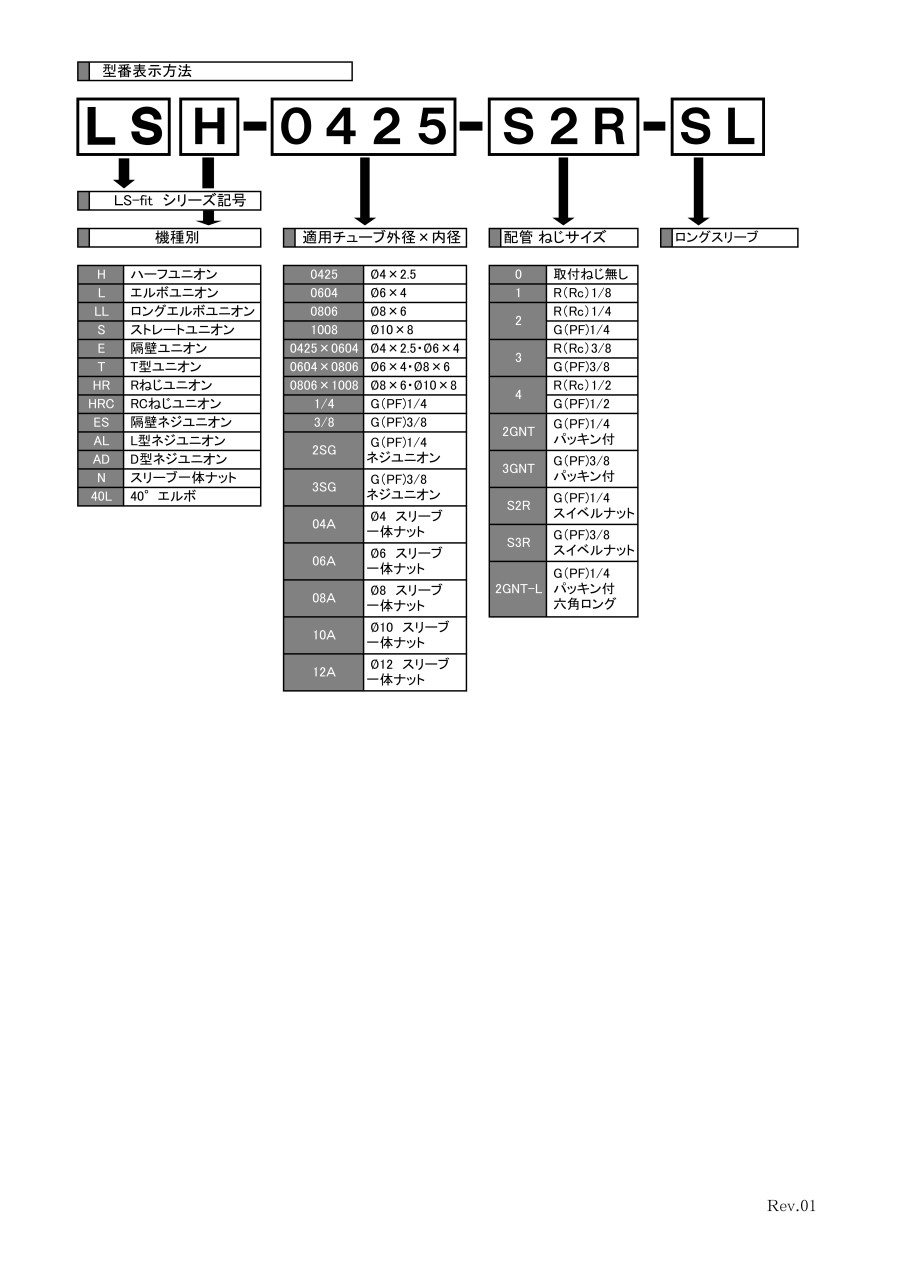

注文例

型番リスト

表示件数

型番

種類

接続種類

適用管外径 1

(mm)

適用管外径 2

(mm)

ねじ種類

ねじの呼び

関連部品種類

種類詳細

パッキン材質

適用管内径１

(mm)

適用管内径 2 （小口径側）

(mm)

RoHS?

最小発注数量

[ストレート] オスストレート	管⇔ねじ	4	-	R	1/8	-	ハーフユニオン	なし	2.5	-	10	1個
[ストレート] オスストレート	管⇔ねじ	4	-	R	1/4	-	ハーフユニオン	なし	2.5	-	10	1個
[ストレート] オスストレート	管⇔ねじ	6	-	R	1/8	-	ハーフユニオン	なし	4	-	10	1個
[ストレート] オスストレート	管⇔ねじ	6	-	R	1/4	-	ハーフユニオン	なし	4	-	10	1個
[ストレート] オスストレート	管⇔ねじ	6	-	R	3/8	-	ハーフユニオン	なし	4	-	10	1個
[ストレート] オスストレート	管⇔ねじ	8	-	R	1/8	-	ハーフユニオン	なし	6	-	10	1個
[ストレート] オスストレート	管⇔ねじ	8	-	R	1/4	-	ハーフユニオン	なし	6	-	10	1個
[ストレート] オスストレート	管⇔ねじ	8	-	R	3/8	-	ハーフユニオン	なし	6	-	10	1個
[ストレート] オスストレート	管⇔ねじ	10	-	R	1/4	-	ハーフユニオン	なし	8	-	10	1個
[ストレート] オスストレート	管⇔ねじ	10	-	R	3/8	-	ハーフユニオン	なし	8	-	10	1個
[ストレート] オスストレート	管⇔ねじ	10	-	R	1/2	-	ハーフユニオン	なし	8	-	10	1個
[ストレート] オスストレート	管⇔ねじ	12	-	R	3/8	-	ハーフユニオン	なし	9	-	10	1個
[ストレート] オスストレート	管⇔ねじ	12	-	R	1/2	-	ハーフユニオン	なし	9	-	10	1個
関連部品	-	4	-	-	-	ナット	スリーブ一体ナット	なし	-	-	10	1個
関連部品	-	6	-	-	-	ナット	スリーブ一体ナット	なし	-	-	10	1個
関連部品	-	8	-	-	-	ナット	スリーブ一体ナット	なし	-	-	10	1個
関連部品	-	10	-	-	-	ナット	スリーブ一体ナット	なし	-	-	10	1個
関連部品	-	12	-	-	-	ナット	スリーブ一体ナット	なし	-	-	10	1個
[ストレート] ストレート	管⇔管同径	4	-	-	-	-	ストレートユニオン	なし	2.5	-	10	1個
[ストレート] ストレート	管⇔管同径	6	-	-	-	-	ストレートユニオン	なし	4	-	10	1個
[ストレート] ストレート	管⇔管同径	8	-	-	-	-	ストレートユニオン	なし	6	-	10	1個
[ストレート] ストレート	管⇔管同径	10	-	-	-	-	ストレートユニオン	なし	8	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,911円 ( 2,102円 )	4日目
2,145円 ( 2,360円 )	4日目
1,960円 ( 2,156円 )	4日目
2,096円 ( 2,306円 )	4日目
2,041円 ( 2,245円 )	4日目
2,066円 ( 2,273円 )	4日目
2,120円 ( 2,332円 )	4日目
2,340円 ( 2,574円 )	4日目
2,109円 ( 2,320円 )	4日目
2,280円 ( 2,508円 )	4日目
2,516円 ( 2,768円 )	4日目
2,439円 ( 2,683円 )	4日目
2,282円 ( 2,510円 )	4日目
1,584円 ( 1,742円 )	4日目
1,592円 ( 1,751円 )	4日目
1,598円 ( 1,758円 )	4日目
1,622円 ( 1,784円 )	4日目
1,651円 ( 1,816円 )	4日目
2,260円 ( 2,486円 )	4日目
2,414円 ( 2,655円 )	4日目
2,151円 ( 2,366円 )	4日目
2,342円 ( 2,576円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・特殊構造により液体残大幅削減を実現
・従来の継手より内部の液溜りが少ない構造
・EASY-FIT機構採用で作業効率向上
・繰返しの使用にもスリーブ交換不要
・流量特性に優れた継手（大流量化を実現）

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
