トラスコ中山

引張コイルばね TESSタイプ【1～10個入り】

カタログ |

数量スライド割引

通常単価(税別): 773円～1,674円

税込単価: 850円～1,841円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

トラスコ中山

通常出荷日：1 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

トラスコ中山

通常出荷日：1 日目

【特長】・線材に一定のテンションを掛け密着に巻き、両端をフックとして起こしたば...

材質
ステンレス線
種類
標準タイプ
フック対向角
180°(標準)

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が101型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

許容荷重（範囲指定）

(N)

許容荷重

(N)

荷重時高さL1

(mm)

自由高さL

(mm)

外径D

(φ)

初張力

(N)

ばね定数

(N/mm)

線径 d

(φ)

巻数

最大たわみ

(mm)

パック入数

(個)

RoHS?

最小発注数量

～1.25	0.69	16.1	7.9	2.5	0.108	0.071	0.2	15.5	8.2	20	10	1個
～1.25	0.54	24.8	9.5	3.2	0.059	0.031	0.2	15.5	15.3	20	10	1個
～1.25	0.54	80.2	18.9	3.2	0.059	0.008	0.2	62.5	61.3	20	10	1個
～1.25	0.78	21.7	9.8	3.2	0.108	0.057	0.23	15.5	11.9	20	10	1個
～1.25	0.64	71.7	17.1	4	0.049	0.011	0.23	39.5	54.6	20	10	1個
～1.25	1.18	28.5	12.5	3.2	0.186	0.062	0.26	24.5	16	20	10	1個
～1.25	0.93	62.9	18.2	4	0.098	0.019	0.26	39.5	44.7	20	10	1個
～1.25	0.93	95	24.2	4	0.098	0.012	0.26	62.5	70.8	20	10	1個
1.26～3.50	1.62	26.5	13.2	3.2	0.304	0.099	0.29	24.5	13.3	20	10	1個
1.26～3.50	1.62	38.8	17.5	3.2	0.304	0.062	0.29	39.5	21.3	20	10	1個
1.26～3.50	2.21	55	26	3.2	0.471	0.06	0.32	62.5	29	20	10	1個
1.26～3.50	1.72	25.4	12.7	4	0.275	0.114	0.32	15.5	12.7	20	10	1個
1.26～3.50	1.72	35.5	15.6	4	0.275	0.073	0.32	24.5	19.9	20	10	1個
1.26～3.50	1.72	52.4	20.4	4	0.275	0.045	0.32	39.5	32	20	10	1個
1.26～3.50	1.52	38.1	16.2	4.32	0.255	0.058	0.32	24.5	21.9	20	10	1個
1.26～3.50	1.37	118.5	29.9	5	0.157	0.014	0.32	62.5	88.6	20	10	1個
1.26～3.50	2.89	17.7	11.3	3.2	0.677	0.347	0.35	15.5	6.4	20	10	1個
1.26～3.50	2.89	24.4	14.4	3.2	0.677	0.223	0.35	24.5	10	20	10	1個
1.26～3.50	2.26	24.1	13	4	0.412	0.166	0.35	15.5	11.1	20	10	1個
1.26～3.50	2.26	33.6	16.2	4	0.412	0.106	0.35	24.5	17.4	20	10	1個
3.51～8.00	3.53	14.6	10.7	3.6	1	0.637	0.4	10.5	3.9	20	10	1個
3.51～8.00	3.53	30.9	19.1	3.6	1	0.216	0.4	31.5	11.8	20	10	1個
1.26～3.50	3.38	22.6	13.6	4	0.735	0.294	0.4	15.5	9	20	10	1個
1.26～3.50	3.38	31.3	17.2	4	0.735	0.188	0.4	24.5	14.1	20	10	1個
1.26～3.50	3.38	45.7	23.2	4	0.735	0.118	0.4	39.5	22.5	20	10	1個
1.26～3.50	3.38	68.1	32.6	4	0.735	0.075	0.4	62.5	35.5	10	10	1個
1.26～3.50	2.65	31.4	15.8	5	0.441	0.141	0.4	15.5	15.6	20	10	1個
1.26～3.50	2.65	43.9	19.4	5	0.441	0.09	0.4	24.5	24.5	20	10	1個
1.26～3.50	2.65	64.2	25.4	5	0.441	0.057	0.4	39.5	38.8	20	10	1個
1.26～3.50	2.65	95.4	34.6	5	0.441	0.036	0.4	62.5	60.8	20	10	1個
1.26～3.50	2.06	64.4	22.3	6.3	0.245	0.043	0.4	24.5	42.1	20	10	1個
1.26～3.50	2.06	96.8	28.3	6.3	0.245	0.026	0.4	39.5	68.5	20	10	1個
1.26～3.50	2.06	140.3	37.5	6.3	0.245	0.018	0.4	62.5	102.8	20	10	1個
3.51～8.00	4.85	21.7	14.2	4	1.147	0.491	0.45	15.5	7.5	20	10	1個
3.51～8.00	4.85	30.1	18.3	4	1.147	0.315	0.45	24.5	11.8	20	10	1個
3.51～8.00	4.85	43.9	25	4	1.147	0.196	0.45	39.5	18.9	10	10	1個
3.51～8.00	3.78	29.4	16.4	5	0.735	0.233	0.45	15.5	13	20	10	1個
3.51～8.00	3.78	40.9	20.5	5	0.735	0.149	0.45	24.5	20.4	20	10	1個
3.51～8.00	3.78	59.8	27.2	5	0.735	0.093	0.45	39.5	32.6	10	10	1個
3.51～8.00	3.78	89.3	37.6	5	0.735	0.059	0.45	62.5	51.7	10	10	1個
1.26～3.50	2.94	59.2	23.4	6.3	0.412	0.071	0.45	24.5	35.8	20	10	1個
1.26～3.50	2.94	87.4	30.1	6.3	0.412	0.044	0.45	39.5	57.3	20	10	1個
1.26～3.50	2.94	129.5	40.5	6.3	0.412	0.028	0.45	62.5	89	10	10	1個
3.51～8.00	6.72	21.3	14.9	4	1.736	0.782	0.5	15.5	6.4	20	10	1個
3.51～8.00	6.72	29.4	19.4	4	1.736	0.5	0.5	24.5	10	20	10	1個
3.51～8.00	6.72	42.8	26.9	4	1.736	0.313	0.5	39.5	15.9	10	10	1個
3.51～8.00	6.72	63.6	38.4	4	1.736	0.198	0.5	62.5	25.2	10	10	1個
3.51～8.00	5.25	28.2	17.1	5	1.147	0.369	0.5	15.5	11.1	20	10	1個
3.51～8.00	5.25	39	21.6	5	1.147	0.235	0.5	24.5	17.4	20	10	1個
3.51～8.00	5.25	57	29.1	5	1.147	0.147	0.5	39.5	27.9	10	10	1個
3.51～8.00	5.25	84.6	40.6	5	1.147	0.093	0.5	62.5	44	10	10	1個
3.51～8.00	4.07	39.6	19.9	6.3	0.686	0.172	0.5	15.5	19.7	20	10	1個
3.51～8.00	4.07	55.2	24.4	6.3	0.686	0.11	0.5	24.5	30.8	10	10	1個
3.51～8.00	4.07	81.2	31.9	6.3	0.686	0.069	0.5	39.5	49.3	10	10	1個
3.51～8.00	6.96	27.2	17.7	5	1.667	0.557	0.55	15.5	9.5	20	10	1個
3.51～8.00	6.96	37.5	22.6	5	1.667	0.356	0.55	24.5	14.9	20	10	1個
3.51～8.00	6.96	54.6	30.9	5	1.667	0.224	0.55	39.5	23.7	10	10	1個
3.51～8.00	6.96	81	43.5	5	1.667	0.141	0.55	62.5	37.5	10	10	1個
3.51～8.00	5.39	37.5	20.5	6.3	1.01	0.258	0.55	15.5	17	20	10	1個
3.51～8.00	5.39	52	25.5	6.3	1.01	0.166	0.55	24.5	26.5	10	10	1個

通常単価(税別) (税込単価)	通常出荷日

887円 ( 976円 )	1日目
871円 ( 958円 )	1日目
958円 ( 1,054円 )	1日目
871円 ( 958円 )	1日目
871円 ( 958円 )	1日目
871円 ( 958円 )	1日目
964円 ( 1,060円 )	1日目
1,016円 ( 1,118円 )	1日目
932円 ( 1,025円 )	1日目
1,221円 ( 1,343円 )	1日目
1,066円 ( 1,173円 )	1日目
958円 ( 1,054円 )	1日目
1,209円 ( 1,330円 )	1日目
958円 ( 1,054円 )	1日目
1,507円 ( 1,658円 )	1日目
1,209円 ( 1,330円 )	1日目
871円 ( 958円 )	1日目
871円 ( 958円 )	1日目
958円 ( 1,054円 )	1日目
958円 ( 1,054円 )	1日目
1,612円 ( 1,773円 )	1日目
1,507円 ( 1,658円 )	1日目
871円 ( 958円 )	1日目
871円 ( 958円 )	1日目
871円 ( 958円 )	1日目
871円 ( 958円 )	1日目
871円 ( 958円 )	1日目
871円 ( 958円 )	1日目
871円 ( 958円 )	1日目
1,045円 ( 1,150円 )	1日目
871円 ( 958円 )	1日目
1,269円 ( 1,396円 )	1日目
1,045円 ( 1,150円 )	1日目
1,045円 ( 1,150円 )	1日目
1,221円 ( 1,343円 )	1日目
1,045円 ( 1,150円 )	1日目
1,045円 ( 1,150円 )	1日目
871円 ( 958円 )	1日目
871円 ( 958円 )	1日目
1,209円 ( 1,330円 )	1日目
1,383円 ( 1,521円 )	1日目
1,249円 ( 1,374円 )	1日目
1,056円 ( 1,162円 )	1日目
1,066円 ( 1,173円 )	1日目
871円 ( 958円 )	1日目
1,045円 ( 1,150円 )	1日目
871円 ( 958円 )	1日目
1,091円 ( 1,200円 )	1日目
871円 ( 958円 )	1日目
1,045円 ( 1,150円 )	1日目
1,025円 ( 1,128円 )	1日目
871円 ( 958円 )	1日目
950円 ( 1,045円 )	1日目
1,045円 ( 1,150円 )	1日目
871円 ( 958円 )	1日目
1,045円 ( 1,150円 )	1日目
958円 ( 1,054円 )	1日目
958円 ( 1,054円 )	1日目
871円 ( 958円 )	1日目
950円 ( 1,045円 )	4日目

基本情報

基本情報

【特長】
・線材に一定のテンションを掛け密着に巻き、両端をフックとして起こしたばねです
・引っ張る方向に使用するばねです
・寸法およびばね特性の許容差はJIS B2704の2級を適用しています

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

カタログ

商品TOP

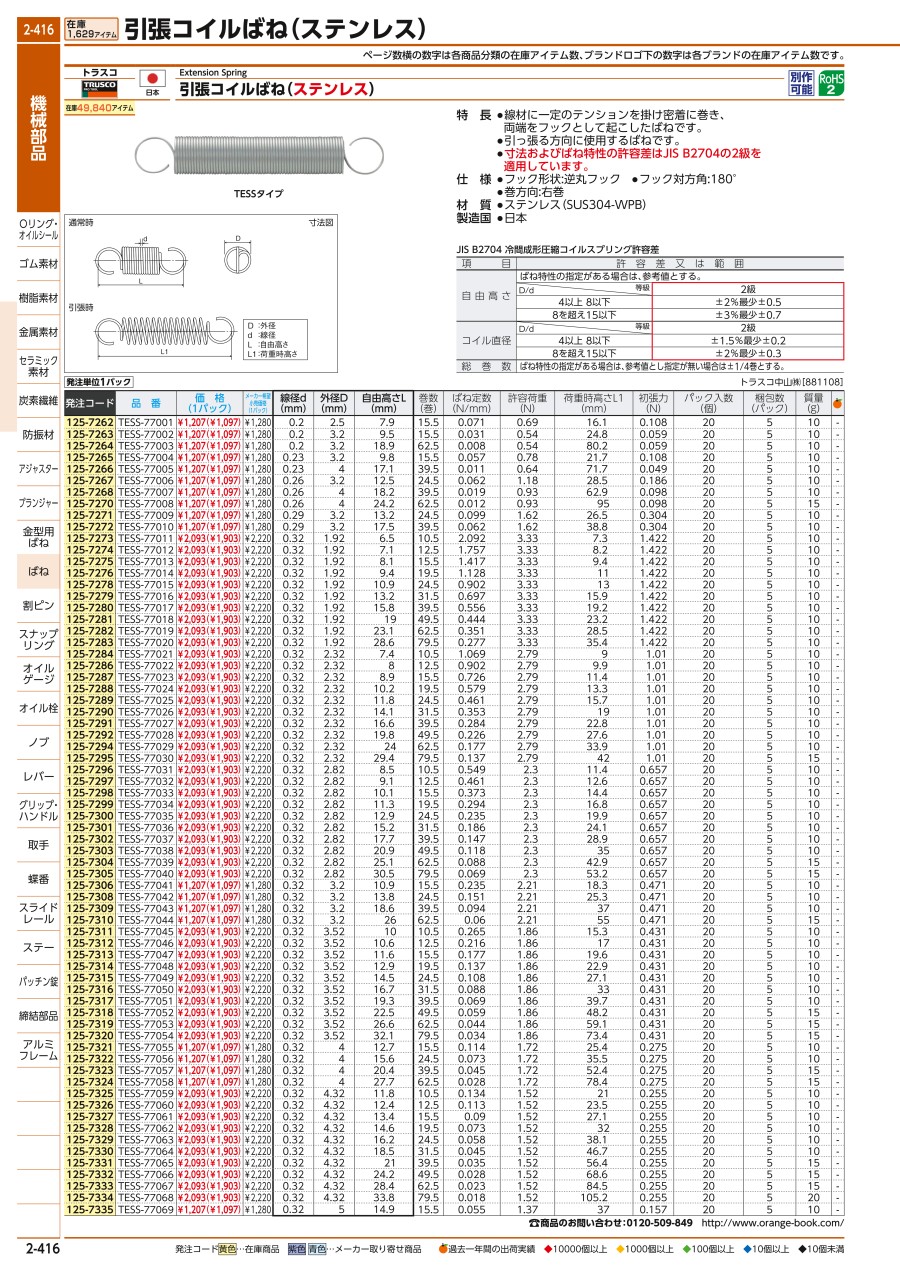

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

引張コイルばね TESSタイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品引張コイルばね TESSタイプ	Kシリーズ引張コイルばね（引きばね）	DSシリーズ引張コイルばね（引きばね）	丸線引張コイルばね Jスプリング JB	【エコノミーシリーズ】 RoHS対応引張りばね重荷重ダブルフックタイプ	【クリーン洗浄品】【エコノミーシリーズ】引張りばね重荷重タイプ
メーカー	トラスコ中山	ケーエス産業	ケーエス産業	東京発条製作所	ミスミ	ミスミ
通常価格	773円-	1,678円 -	2,320円 -	1,462円 -	70円 -	-
通常出荷日	1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目	3日目〜
材質	ステンレス線	SUS 304-WPB	SUS 304-WPB	SUS304-WPB	SWP-B	SUS304-WPB
種類	標準タイプ	標準タイプ	標準タイプ	標準タイプ	標準タイプ	標準タイプ
フック対向角	180°(標準)	180°(標準)	180°(標準)	180°(標準)	180°(2重)	180°(標準)
