ホース継手 袋ナット式 ステンレス製[トヨコネクタ TC3-S型]

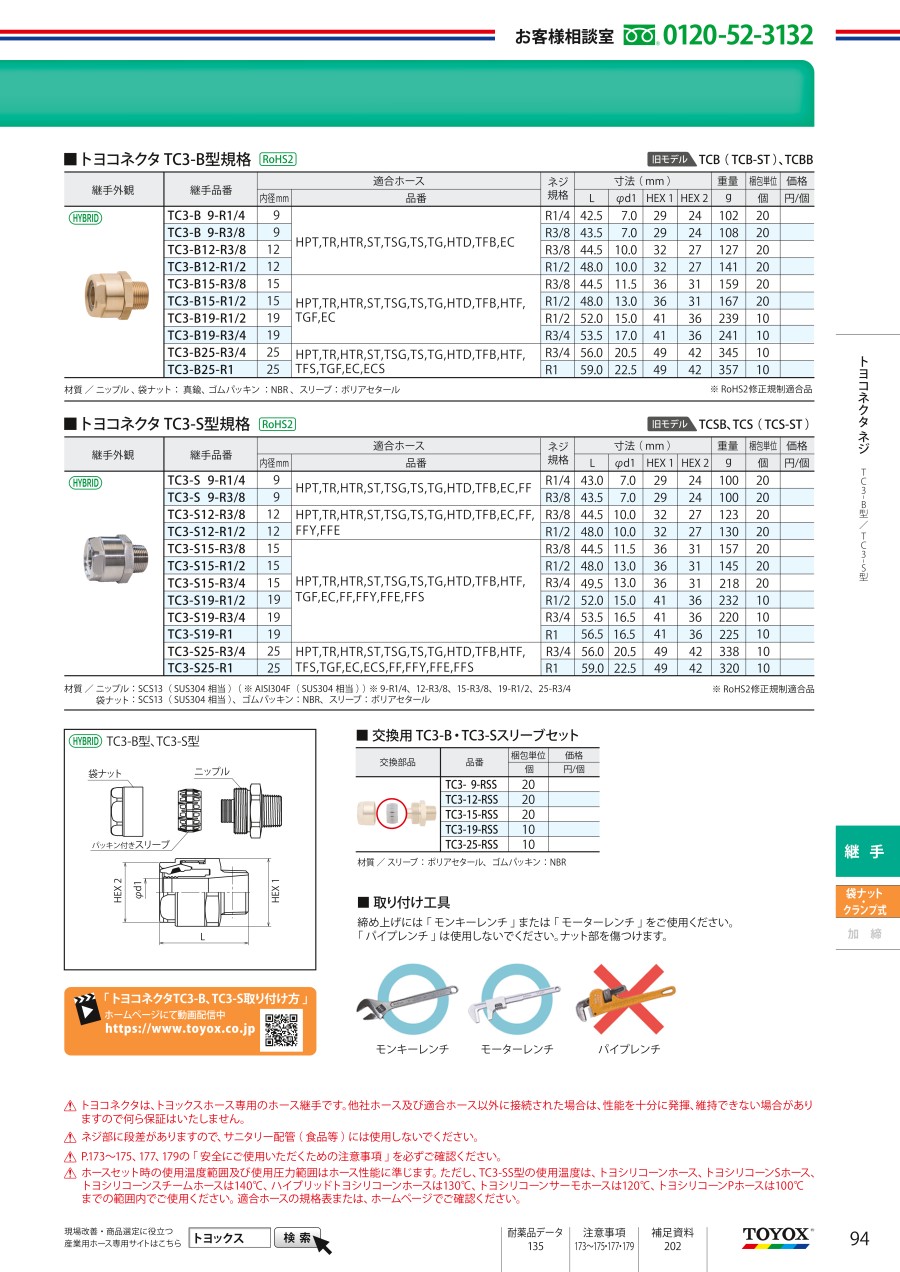

規格表

取り付け方

1	あらかじめニップルを機械側に取り付けます。
2	ホースに袋ナットを通しパッキン付きスリーブをかぶせます。 ※パッキンがスリーブ内側の溝にはまっているかご確認ください。
3	ニップルにスリーブごと差し込みます。
4	袋ナットをすき間がなくなるまで締め上げてください。
5	パッキン付きスリーブが袋ナット端面よりも１mm以上斜めに飛び出していないことをご確認ください。 パッキン付きスリーブが斜めに飛び出している場合は、もう一度、手順3番に戻り、 袋ナットを締め上げてください。

製品仕様

商品特長詳細

腐食に強い

• ステンレスSCS13（SUS304相当）を使用。さびにくく耐久性に優れ、鋼材の溶出防止にもなります。

漏れ、抜けにくい

• ホースの挿入が簡単にでき、袋ナットを隙間なく締めつけるだけでホース抜け、流体漏れを防止。

時間短縮の実現

• ホースの挿入、取外しが簡単で作業効率がアップ。

作業標準化

• 袋ナットを最後まで締めつけることで完了。
• ホースの挿入も簡単で、人による取付作業のバラツキがなく確実に作業ができる。

圧力損失の低減

• 流体漏れの減少と、竹の子継手に比べ広い有効断面積が（穴径が大きい）圧力損失を低減。

廃棄物の低減

• 継手本体が再使用可能なので、廃棄物と経費を低減。

振動に強い

• 振動による漏れ抜けなどの配管トラブルを防止、地震などの予防保全や災害後の復旧作業が容易。

漏れ抜け防止 ■袋ナット式 しっかり固定

注意・禁止事項

施工上の注意

1.ホースカットの際は、ホース端面が垂直になるようにカットしてください。
2.ホースを挿入する際に、ホース挿入部表面に油等を塗らないでください。
　ホース抜け発生の原因になります。
3.ホース挿入部の根元までホースが挿入されている事をご確認ください。
4.袋ナットは、すき間がなくなるまで締め上げてください。
　すき間がある状態で使用されますとホース抜けや流体漏れによるトラブルが発生します。
　また、締め付け時の “ モンキー（ モーター ）レンチ ” 滑りによるケガをしないようにご注意ください。
5.ホース挿入部および TC3 型パッキン付きスリーブに刃物等で傷をつけないでください。
6.施工後に、継手部からのホース抜けや流体漏れが生じていない事を確認してからご使用ください。
7.パッキンは必ずセットしてご使用ください。
8.締め上げには “ モンキー（ モーター ）レンチ ” をご使用ください。 “ パイプレンチ ” は使用しないでください。袋ナット部を傷つけます。
9.施工時には、継手の鋭利な部分でケガをしないようにご注意ください。

使用時の注意

1.本製品は、下記トヨックスホース専用のホース継手です。他社ホースおよび適合ホース以外に接続された場合は、性能を十分に発揮、維持で
　きない場合がありますので何ら保証はいたしません。
　（ TC3-S 適合ホース品番：TR、HTR、ST、HPT、TSG、TFB、HTF、TFS、TS、TG、TGF、HTD、EC、ECS、FF、FFY、FFE、FFS ）
2.適合ホースの使用温度範囲内および使用圧力範囲内でご使用ください。
3.継手付近で、ホースを極端に曲げた状態で使用しないでください。ホースの※3最小曲げ半径より大きい曲げ半径でご使用ください。
4.振動や衝撃の起こる場所では使用しないでください。継手の破損やホース抜け発生の恐れがあります。
5.ネジ部に段差がありますので、サニタリー配管（ 食品等 ）には使用しないでください。
　※ 食品の衛生面で問題が発生する恐れがあります。
6.ホース内に流体を通している時は、継手の組立・分解作業はしないでください。
流体漏れやホース抜け発生の恐れがあります。
7.ご使用期間中は、継手部からのホース抜けや流体漏れが発生していないか定期点検を実施してください。
8.ホースや継手の内面以外を流体に接触させないようにしてください。ホース補強層に流体が浸透したり、継手部に流体が残り、
　雑菌の繁殖（付着）、ホースの劣化が発生する恐れがあります。また、外面に付着したほこりやホースの断片（補強材）、印字インクが
　混入する恐れがあります。
9.下記の用途での配管には使用しないでください。継手破損、ホース破裂、ホース抜けが発生する恐れがあります。
　・ 電磁弁配管等での配管内に衝撃圧がかかる配管
　・ 継手部に振動および衝撃が加わる箇所
　・ 常にホースに引っ張りの応力がかかる用途
　・ ホースに帯電するような用途（ 感電する危険があります ）

継手の再使用とホース交換に関する注意

1.本製品の再使用時には、各部品の損傷がないことを確認後、TC3型パッキン付きスリーブの交換が必要です。
2.必ず新品のホースを使用してください。
3.ホース交換時には、必ず継手表面に付着した流体や汚れを取り除いてください。
　流体漏れやホース抜け発生の恐れがあります。

警告

・ホースをねじった状態で配管・使用しないでください。ねじれがかかった場合、ホースの内部構造が変形し、「 破裂 」に至り、危険です。
　次の例を参考にして、適切な処置を講じてください。

例1） 配管時のホースのねじれ

例2） 曲げたときのねじれ
