ソレノイドの数
- シングル
- シングル
電圧
~mm定格圧力(MPa)
~mm手動スイッチ
~mmコイル仕様
~mmリード線取出し方法
マニュアル
~mmランプ・サージ電圧保護回路
ボディオプション
スピードコントローラ仕様
~mmタイプ
~mm出荷日
- すべて
- 当日出荷可能
バルブ付ガイド一体形シリンダ MVGQシリーズ用バルブ（Φ12～Φ20用）
- 通常単価(税別)
- 8,064円
- 税込単価
- 8,870円
バルブ付ガイド一体形シリンダ MVGQシリーズ、Φ12～Φ20用のバルブです。
詳細情報を確認する- ポート数
- 4ポート弁
- 種類
- 電磁弁
- 設置方法
- マニホールドベース
- 切換の種類
- 2位置ノーマルクローズ
- 仕様
- 無給油
- 電源切時の状態
- 自己復帰(差圧リターン)
- 適応シリンダ径 (φ)
- 20以下
- 駆動の種類
- パイロット式スプール
- 配管
- サブベース配管
- シールの種類
- ソフトシール
- パイロット給気
- 内部
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- シリンダは別注文となります。バルブ付ガイド一体形シリンダ MVGQシリーズ（Φ12・Φ16・Φ20）をご確認ください
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
SYJ3130-5LZ-MAの仕様・寸法情報
商品情報
製品仕様

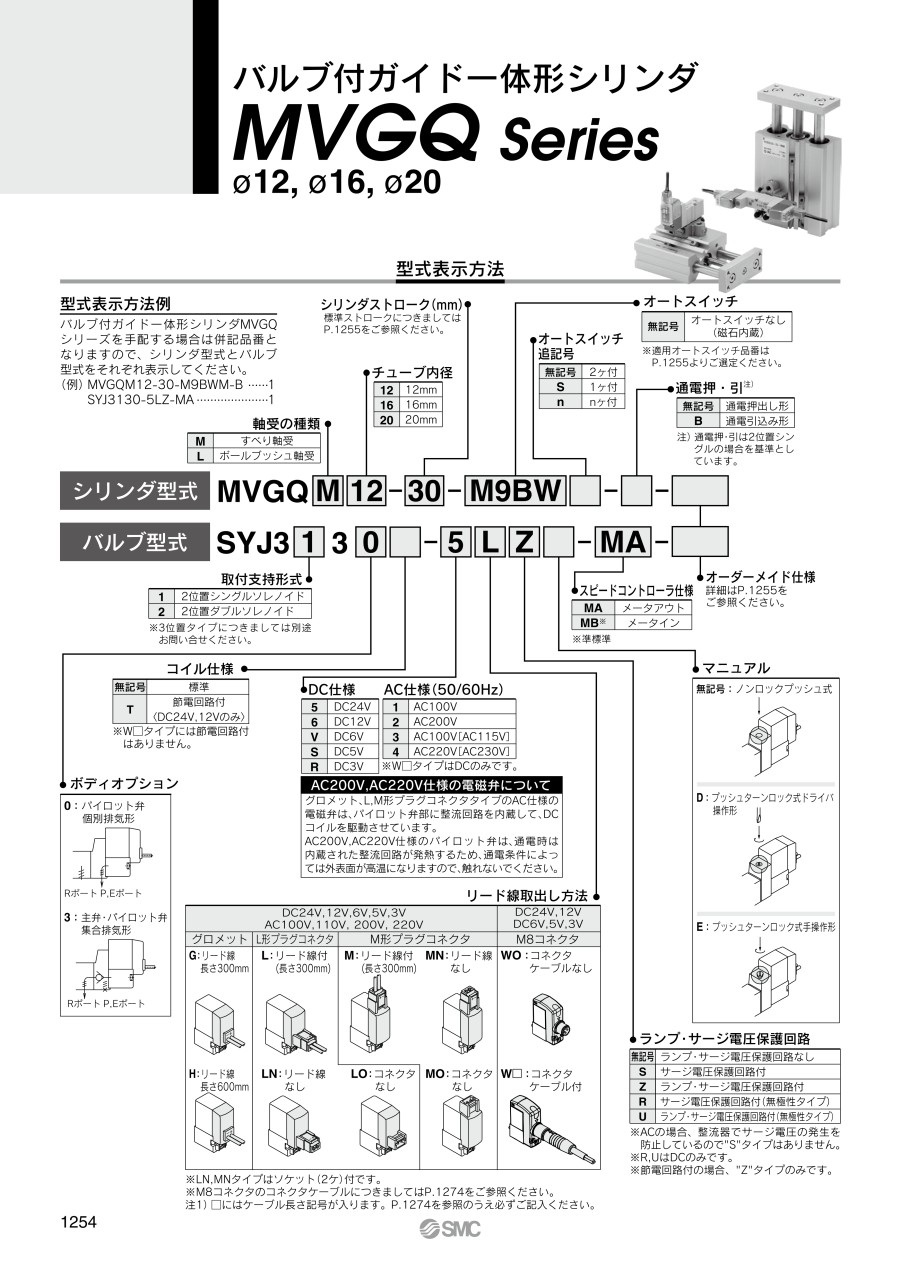

型式表示方法
注1）□にはケーブル長さ記号が入ります。
ソレノイドバルブ仕様
| 手動操作 | ノンロックプッシュ式、プッシュターンロック式ドライバ操作形、プッシュターン式手操作形 | ||
|---|---|---|---|
| パイロット排気方式 | パイロット弁個別排気形、主弁・パイロット弁集合排気形 | ||
| 注1）耐衝撃／耐振動（m/s2） | 150／30 | ||
| 保護構造 | 防塵（※M8コネクタはIP65） | ||
| リード線取出し方式 | グロメット（G）・（H）、L形プラグコネクタ（L）、M形プラグコネクタ（M）、M8コネクタ（W） | ||
| コイル定格電圧（V） | DC | 24、12、6、5、3 | |
| AC50／60Hz | ※100、※110、※200、※220 | ||
| 許容電圧変動 | ※定格電圧の±10% | ||
| 注2）消費電力（W） | DC | 標準 | 0.35（ランプ付：0.4） |
| 節電回路付 | 0.1（ランプ付のみ） | ||
| 注2）皮相電力（VA） | AC | 100V | 0.78（ランプ付：0.81） |
| 110V ［115V］ | 0.86（ランプ付：0.89） ［0.94（ランプ付：0.97）］ | ||
| 200V | 1.18（ランプ付：1.22） | ||
| 220V ［230V］ | 1.30（ランプ付：1.34） ［1.42（ランプ付：1.46）］ | ||
| サージ電圧保護回路 | ダイオード（無極性タイプはバリスタ） | ||
| インジケータランプ | LED | ||
※IEC60529による。
※AC100VとAC115V、AC200VとAC230Vは共通です。
※AC115V、AC230Vの場合許容電圧変動は定格電圧の-15～+5%となります。
※S、ZおよびTタイプ（節電回路付）につきましては内部回路により電圧降下がありますので、許容電圧変動は下記範囲でご使用ください。
- S、Zタイプ DC24V：-7～+10% DC12V：-4～+10%
- Tタイプ DC24V：-8～+10℃ DC12V：-6～+10%
注1）
- 耐衝撃：落下式衝撃試験機で主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。
- 耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）
注2）
- 定格電圧時
詳細情報
基本情報
バルブ付ガイド一体形シリンダ MVGQシリーズ、Φ12～Φ20用のバルブです。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- シリンダは別注文となります。バルブ付ガイド一体形シリンダ MVGQシリーズ（Φ12・Φ16・Φ20）をご確認ください
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
