コンパクト5ポートソレノイドバルブ ノンプラグイン JSY1000・3000・5000シリーズ
- 通常単価(税別)
- 7,329円～13,211円
- 税込単価
- 8,062円～14,532円
【特長】・流量UPでサイズダウン可能省スペース・軽量化・大流量化に貢献します・...
詳細情報を確認する商品情報
製品仕様

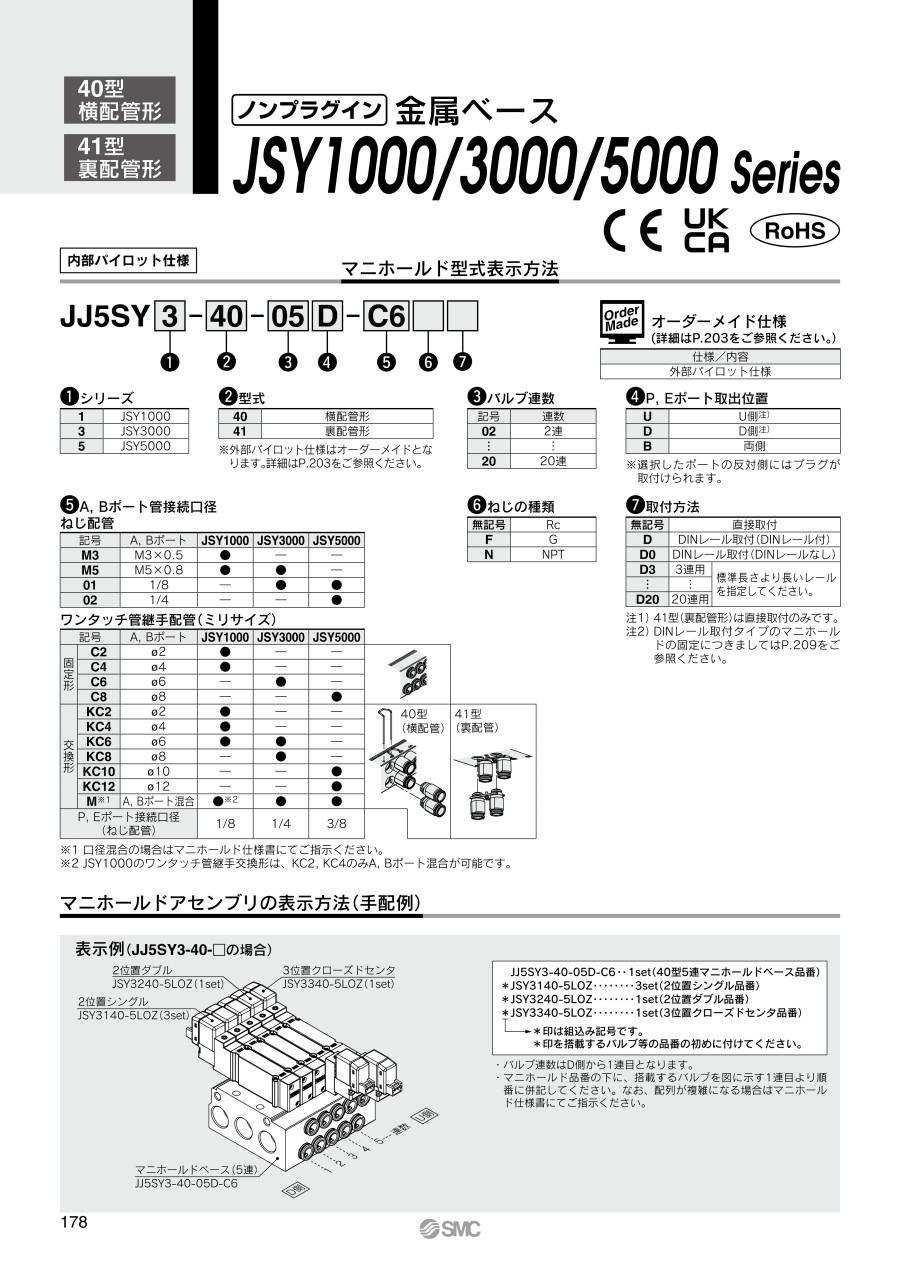

内部パイロット仕様
バルブ型番表示方法（取付ねじ2本付）
バルブ交換部品
パイロット弁型番表示方法（JSY1000の場合）
※パイロット弁にクリップは含まれません。
バルブ仕様
| 弁構造 | 弾性体シール | |||
|---|---|---|---|---|
| 使用流体 | 空気 | |||
| 内部パイロット使用圧力範囲 MPa | 2位置シングル | 0.15～0.7 | ||
| 2位置ダブル | 0.1～0.7 | |||
| 3位置 | 0.2～0.7 | |||
| 4位置デュアル3ポート弁 | 0.15～0.7 | |||
| 外部パイロット使用圧力範囲 MPa | 使用圧力範囲 | -100kPa～0.7 | ||
| パイロット圧力範囲 | 2位置シングル | 0.25～0.7 | ||
| 2位置ダブル | ||||
| 3位置 | ||||
| 周囲温度および使用流体温度 ℃ | -10～+50（ただし凍結なきこと） | |||
| 最大作動頻度 Hz | JSY1000 JSY3000 | 2位置シングル、ダブル | 5 | |
| 4位置デュアル3ポート弁 | ||||
| 3位置 | 3 | |||
| JSY5000 | 2位置シングル、ダブル | 5 | ||
| 4位置デュアル3ポート弁 | 3 | |||
| 3位置 | 3 | |||
| マニュアル | ノンロックプッシュ式 | |||
| プッシュターンロック式ドライバ操作形 | ||||
| プッシュターンロック式手操作形 | ||||
| パイロット排気方法 | 内部パイロット | 個別排気形 | ||
| 外部パイロット | ||||
| 給油 | 不要 | |||
| 取付姿勢注1） | 自由 | |||
| 耐衝撃／耐振動注1） m/s2 | 150／30 | |||
| 保護構造 | IP40 | |||
| リード線取出し方法 | L形プラグコネクタ（L）、M形プラグコネクタ（M） | |||
| コイル定格電圧 V | DC24V | |||
| 許容電圧変動 | JSY1000 | 定格電圧の-7～+10%（DC24V） | ||
| JSY3000／5000 | 定格電圧の±10% | |||
| 消費電力 W | DC | 標準 | JSY3000／5000 | 0.4 |
| 節電回路付 | JSY1000 | 0.2注2）［起動0.5、保持0.2］ | ||
| JSY3000／JSY5000 | 0.1［起動0.4、保持0.1］ | |||
| サージ電圧保護回路 | ダイオード | |||
| インジケータランプ | LED | |||
耐衝撃：主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
注2）JSY1000シリーズは節電回路付のみの設定となり、標準（節電回路なし）は対応しておりません。
応答時間、バルブ質量
| シリーズ | シール方式 | 型番 | 切換方式 | 応答時間ms（0.5MPa時）注） | 質量 g |
|---|---|---|---|---|---|
| 標準 | |||||
| ランプ・サージ 電圧保護回路付 | |||||
| Zタイプ | |||||
| JSY1000 | 弾性体シール | JSY1140T | 2位置シングル | 15 | 17 |
| JSY1240T | 2位置ダブル | 5 | 24 | ||
| JSY1（3／4／5）40T | 3位置 | 13 | 25 | ||
| JSY1（A／B／C）40T | 4位置デュアル3ポート弁 | 14 | 24 | ||
| JSY3000 | JSY3140 | 2位置シングル | 27 | 34 | |
| JSY3240 | 2位置ダブル | 10 | 49 | ||
| JSY3（3／4／5）40 | 3位置 | 30 | 52 | ||
| JSY3（A／B／C）40 | 4位置デュアル3ポート弁 | 27 | 48 | ||
| JSY5000 | JSY5140 | 2位置シングル | 42 | 66 | |
| JSY5240 | 2位置ダブル | 13 | 83 | ||
| JSY5（3／4／5）40 | 3位置 | 40 | 93 | ||
| JSY5（A／B／C）40 | 4位置デュアル3ポート弁 | 41 | 80 |
注）JIS B 8419：2010 動的性能試験による（コイル温度20℃、定格電圧の場合）
パイロット弁交換方法
取外し手順
1）アダプタプレートからクリップをマイナスドライバ等で凹溝に引掛け、取外します。
2）パイロット弁を矢印の方向に外します。（ガスケットも取外してください。）
取付手順
1）パイロット弁をアダプタプレートへ取付けます。
2）クリップをアダプタプレートに挿入します。クリップがアダプタプレートの端面から出ないよう差し込んでください。
注）パイロット弁にガスケットが装着されていることをご確認ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,729円 ( 12,902円 ) | 6日目 |
11,907円 ( 13,098円 ) | 6日目 |
10,970円 ( 12,067円 ) | 19日目 |
12,196円 ( 13,416円 ) | 19日目 |
13,211円 ( 14,532円 ) | 19日目 |
7,329円 ( 8,062円 ) | 6日目 |
7,426円 ( 8,169円 ) | 6日目 |
7,507円 ( 8,258円 ) | 9日目 |
9,748円 ( 10,723円 ) | 19日目 |
10,759円 ( 11,835円 ) | 6日目 |
10,759円 ( 11,835円 ) | 9日目 |
10,937円 ( 12,031円 ) | 9日目 |
10,759円 ( 11,835円 ) | 6日目 |
11,907円 ( 13,098円 ) | 9日目 |
12,085円 ( 13,294円 ) | 9日目 |
11,907円 ( 13,098円 ) | 5日目 |
11,135円 ( 12,249円 ) | 19日目 |
8,571円 ( 9,428円 ) | 5日目 |
8,272円 ( 9,099円 ) | 19日目 |
7,785円 ( 8,564円 ) | 19日目 |
8,628円 ( 9,491円 ) | 19日目 |
8,024円 ( 8,826円 ) | 19日目 |
8,806円 ( 9,687円 ) | 19日目 |
11,373円 ( 12,510円 ) | 19日目 |
10,642円 ( 11,706円 ) | 19日目 |
12,440円 ( 13,684円 ) | 19日目 |
12,196円 ( 13,416円 ) | 19日目 |
13,098円 ( 14,408円 ) | 19日目 |
12,771円 ( 14,048円 ) | 9日目 |
12,935円 ( 14,229円 ) | 9日目 |
12,196円 ( 13,416円 ) | 19日目 |
12,363円 ( 13,599円 ) | 9日目 |
9,694円 ( 10,663円 ) | 9日目 |
詳細情報
基本情報
【特長】
・流量UPでサイズダウン可能
省スペース・軽量化・大流量化に貢献します
・消費電力：0.1W（節電回路付）、0.4W（標準）
・4位置デュアル3ポート弁を準備
・裏配管を用意（A、Bポート）
・マニホールド型式：JJ5SY1、JJ5SY3、JJ5SY5
