真空パッド ZP3Pシリーズ
- 通常単価(税別)
- 1,109円～12,841円
- 税込単価
- 1,220円～14,125円
【特長】・フィルム包装ワークに対応・FDA（米国食品医薬品局）規格、食品衛生法...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
型番:
商品情報

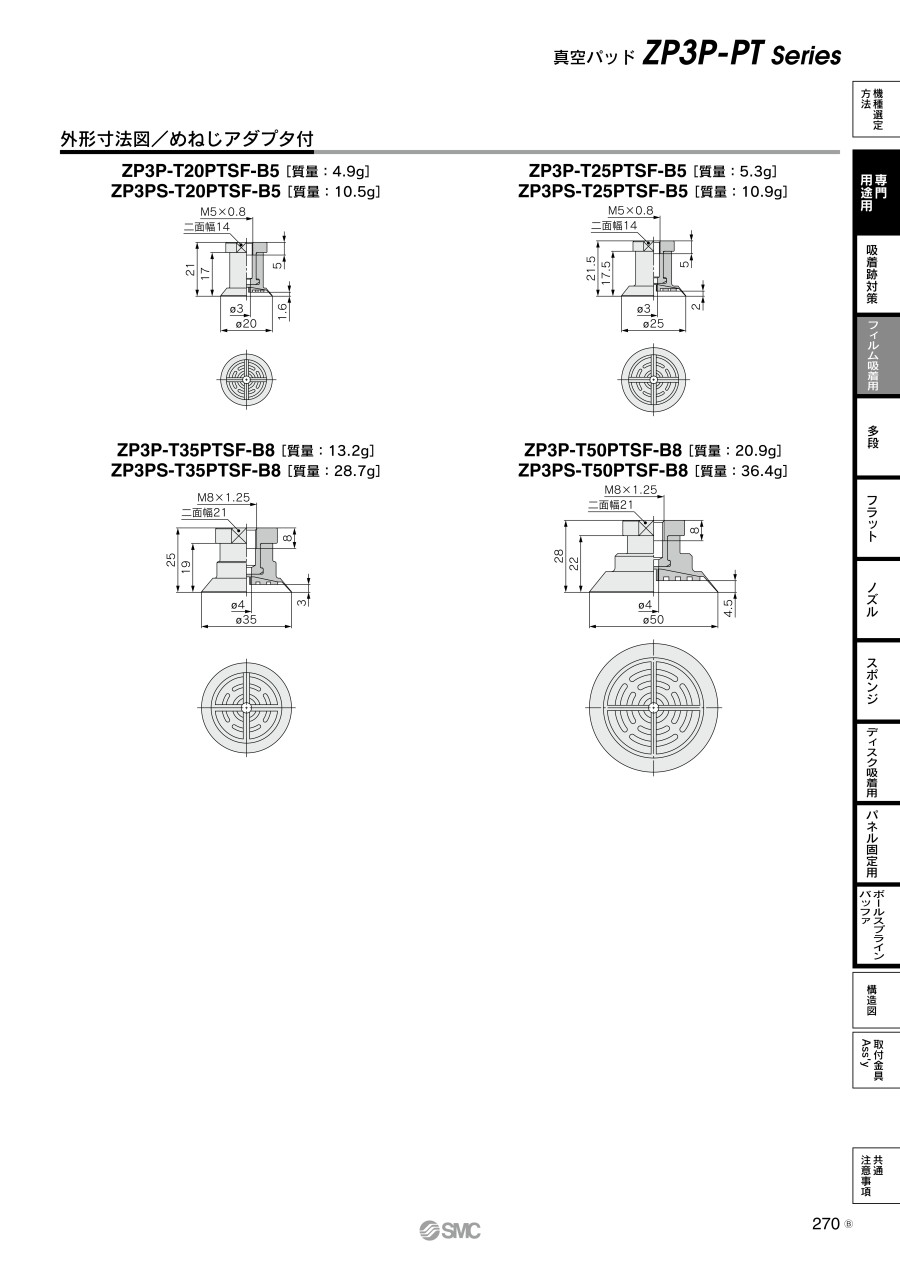

外形図
パッド単体
製品仕様
型式表示方法
パッド単体
縦方向真空取出形アダプタ付
※パッドは同梱出荷（未組立）となります。
縦方向真空取出形バッファ付
仕様
| パッド径 | バッファ仕様 | ストローク （mm） | 締付トルク （N・m） | 接続ねじ | スプリング反力（N） | |
|---|---|---|---|---|---|---|
| 0ストローク時 | フルストローク時 | |||||
| φ20、φ25 | J／K | 10、20 | 2.5～3.5 | M10×1 | 1.0 | 3.0 |
| φ35、φ50 | 6.5～7.5 | M14×1 | 2.0 | 5.0 | ||
※パッド、取付ナットは同梱出荷（未組立）となります。
注意・禁止事項
使用上のご注意
バッファ選択時の注意
- バッファは一般産業用のグリースを使用しており、FDA対応しておりません。 また、バッファの摺動による摩擦により金属粉が発生します。 お客様の用途に適合するか否かはお客様でご判断のうえ採用願います。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,355円 ( 1,491円 ) | 在庫品1日目当日出荷可能 |
1,477円 ( 1,625円 ) | 在庫品1日目当日出荷可能 |
1,848円 ( 2,033円 ) | 6日目 |
2,034円 ( 2,237円 ) | 6日目 |
2,373円 ( 2,610円 ) | 在庫品1日目当日出荷可能 |
2,772円 ( 3,049円 ) | 6日目 |
2,585円 ( 2,844円 ) | 6日目 |
5,721円 ( 6,293円 ) | 6日目 |
7,487円 ( 8,236円 ) | 9日目 |
8,905円 ( 9,796円 ) | 19日目 |
10,526円 ( 11,579円 ) | 6日目 |
2,710円 ( 2,981円 ) | 6日目 |
2,772円 ( 3,049円 ) | 6日目 |
2,585円 ( 2,844円 ) | 6日目 |
5,456円 ( 6,002円 ) | 6日目 |
7,849円 ( 8,634円 ) | 9日目 |
8,494円 ( 9,343円 ) | 9日目 |
10,526円 ( 11,579円 ) | 9日目 |
3,325円 ( 3,658円 ) | 9日目 |
3,399円 ( 3,739円 ) | 6日目 |
3,425円 ( 3,768円 ) | 9日目 |
3,241円 ( 3,565円 ) | 18日目 |
7,017円 ( 7,719円 ) | 9日目 |
9,602円 ( 10,562円 ) | 9日目 |
10,073円 ( 11,080円 ) | 9日目 |
12,659円 ( 13,925円 ) | 6日目 |
3,509円 ( 3,860円 ) | 9日目 |
3,592円 ( 3,951円 ) | 6日目 |
3,609円 ( 3,970円 ) | 6日目 |
3,425円 ( 3,768円 ) | 6日目 |
7,204円 ( 7,924円 ) | 9日目 |
9,789円 ( 10,768円 ) | 9日目 |
10,256円 ( 11,282円 ) | 9日目 |
12,841円 ( 14,125円 ) | 9日目 |
1,109円 ( 1,220円 ) | 9日目 |
1,359円 ( 1,495円 ) | 6日目 |
1,164円 ( 1,280円 ) | 在庫品1日目当日出荷可能 |
1,477円 ( 1,625円 ) | 9日目 |
1,393円 ( 1,532円 ) | 9日目 |
1,579円 ( 1,737円 ) | 9日目 |
1,393円 ( 1,532円 ) | 6日目 |
詳細情報
基本情報
【特長】
・フィルム包装ワークに対応
・FDA（米国食品医薬品局）規格、食品衛生法規格に適合した材料を使用
・青色を採用で、異物混入検査等での色判別が容易
・漏れ低減。スカート部がやわらかいため、薄いフィルムでもシール性が向上
・薄物ワーク（フィルム・ビニール等）吸着時のシワ低減
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
