フィンガバルブ VHK-Aシリーズ
- 通常単価(税別)
- 302円～2,230円
- 税込単価
- 332円～2,453円
【特長】・ツマミの向きでバルブの開閉を簡明に表示・小さなツマミ操作力（0.04...
詳細情報を確認する商品情報
外形図
1（P）・2（A）-ワンタッチ管継手
1（P）-おねじ・2（A）-ワンタッチ管継手
1（P）-ワンタッチ管継手・2（A）-おねじ
1（P）・2（A）-おねじ
製品仕様
構造
構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | PBT | - |
| 2 | ツマミ | POM | - |
| 3 | カムリング | POM | - |
| 4 | ステム | POM | - |
| 5 | スプリングガイド | 黄銅 | 無電解ニッケルめっき |
| 6 | スプリング | ステンレス | - |
| 7 | パッキン | NBR | - |
| 8 | "O"リング | NBR | - |
| 9 | バルブ | NBR | - |
| 10 | カセット | - | - |
仕様
| パルプ形式 | 2・3ポート弁 |
|---|---|
| 使用流体 | 空気 |
| 保証耐圧力 | 1.5MPa |
| 注1）最高使用圧力 | 1.0MPa |
| ※使用真空圧力 | -100kPa |
| 周囲温度および使用流体温度 | 0～60℃ |
| 注2）適用チューブ材質 | ナイロン、ソフトナイロン、ポリウレタン |
| 附属品（オプション） | ブラケット |
注1） 0.1MPa以下の微圧で使用する場合は弁漏れ量が規格値（5cm3/min）より多くなる場合がありますので、あらかじめご了承ください。
注2） ソフトナイロン、ポリウレタンは最高使用圧力にご注意ください。（詳細はBestPneumaticsNo.（7）をご参照ください。）
※真空用にはVHK2（2ポート弁）を使用してください。
規格表
1（P）・2（A）-ワンタッチ管継手
※1 3ポート弁の場合
1（P）-おねじ・2（A）-ワンタッチ管継手
※1 3ポート弁の場合
※2 Rねじのねじ込み後の参考寸法
1（P）-ワンタッチ管継手・2（A）-おねじ
※1 3ポート弁の場合
※2 Rねじのねじ込み後の参考寸法
1（P）・2（A）-おねじ
※1 3ポート弁の場合
※2 Rねじのねじ込み後の参考寸法
選定サポート情報

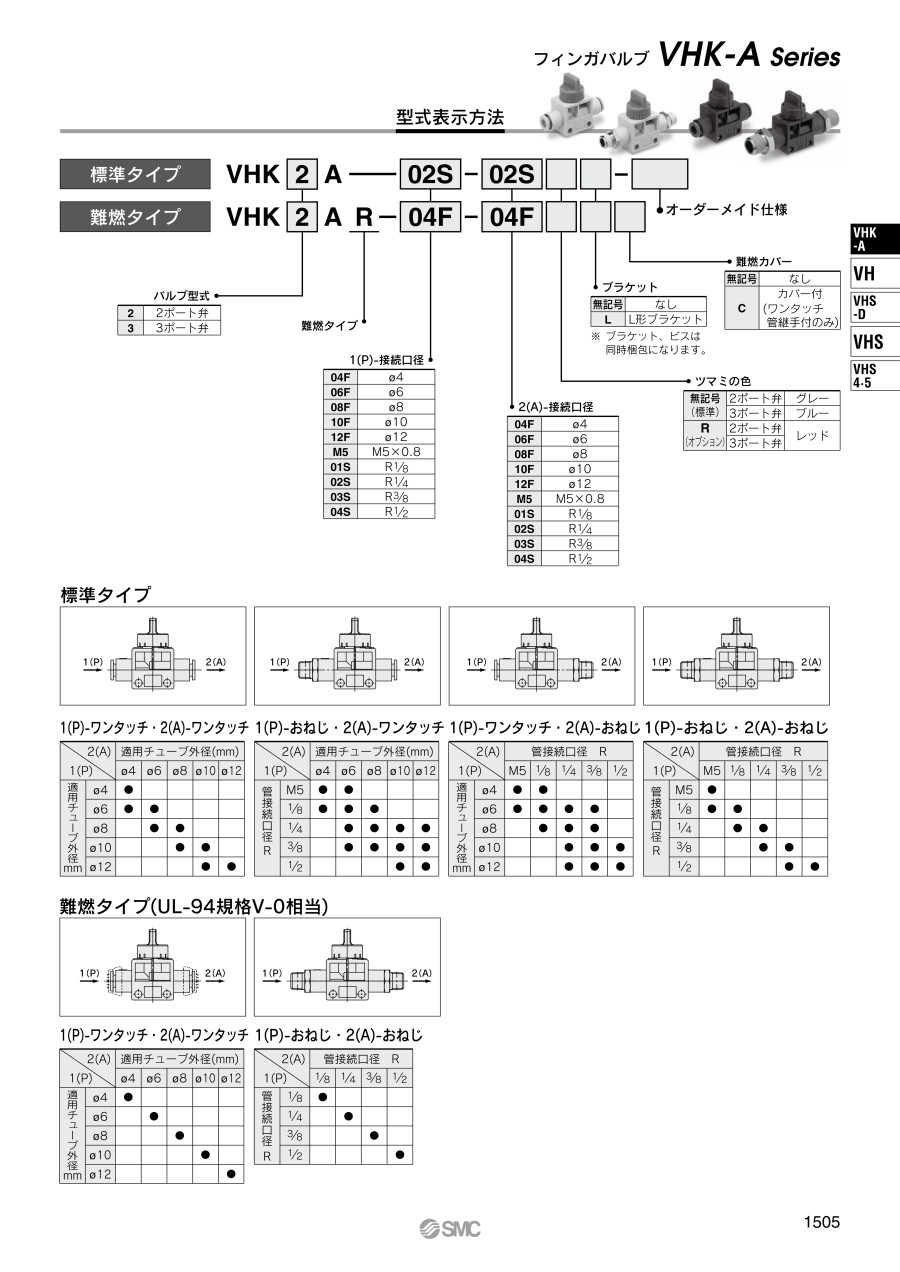

注文例
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,373円 ( 1,510円 ) | 6日目 |
1,373円 ( 1,510円 ) | 9日目 |
1,373円 ( 1,510円 ) | 6日目 |
1,286円 ( 1,415円 ) | 6日目 |
1,608円 ( 1,769円 ) | 6日目 |
1,373円 ( 1,510円 ) | 6日目 |
1,566円 ( 1,723円 ) | 6日目 |
1,566円 ( 1,723円 ) | 6日目 |
1,406円 ( 1,547円 ) | 6日目 |
1,622円 ( 1,784円 ) | 9日目 |
1,674円 ( 1,841円 ) | 6日目 |
1,622円 ( 1,784円 ) | 6日目 |
1,426円 ( 1,569円 ) | 6日目 |
1,426円 ( 1,569円 ) | 6日目 |
1,480円 ( 1,628円 ) | 6日目 |
1,480円 ( 1,628円 ) | 6日目 |
1,644円 ( 1,808円 ) | 5日目 |
2,003円 ( 2,203円 ) | 5日目 |
2,230円 ( 2,453円 ) | 9日目 |
1,799円 ( 1,979円 ) | 6日目 |
1,889円 ( 2,078円 ) | 6日目 |
1,870円 ( 2,057円 ) | 5日目 |
1,689円 ( 1,858円 ) | 6日目 |
1,536円 ( 1,690円 ) | 6日目 |
1,622円 ( 1,784円 ) | 6日目 |
1,631円 ( 1,794円 ) | 6日目 |
1,892円 ( 2,081円 ) | 6日目 |
1,176円 ( 1,294円 ) | 5日目 |
1,820円 ( 2,002円 ) | 6日目 |
2,002円 ( 2,202円 ) | 5日目 |
1,907円 ( 2,098円 ) | 9日目 |
1,676円 ( 1,844円 ) | 6日目 |
1,687円 ( 1,856円 ) | 6日目 |
1,286円 ( 1,415円 ) | 6日目 |
1,757円 ( 1,933円 ) | 3日目 |
1,339円 ( 1,473円 ) | 9日目 |
1,373円 ( 1,510円 ) | 19日目 |
1,234円 ( 1,357円 ) | 6日目 |
1,554円 ( 1,709円 ) | 6日目 |
1,553円 ( 1,708円 ) | 在庫品1日目当日出荷可能 |
1,983円 ( 2,181円 ) | 6日目 |
1,481円 ( 1,629円 ) | 在庫品1日目当日出荷可能 |
1,554円 ( 1,709円 ) | 6日目 |
1,349円 ( 1,484円 ) | 5日目 |
1,373円 ( 1,510円 ) | 6日目 |
1,735円 ( 1,909円 ) | 5日目 |
1,480円 ( 1,628円 ) | 6日目 |
1,349円 ( 1,484円 ) | 6日目 |
1,770円 ( 1,947円 ) | 在庫品1日目当日出荷可能 |
2,098円 ( 2,308円 ) | 在庫品1日目当日出荷可能 |
1,687円 ( 1,856円 ) | 在庫品1日目当日出荷可能 |
1,644円 ( 1,808円 ) | 6日目 |
1,802円 ( 1,982円 ) | 6日目 |
1,536円 ( 1,690円 ) | 6日目 |
1,566円 ( 1,723円 ) | 19日目 |
1,373円 ( 1,510円 ) | 6日目 |
1,799円 ( 1,979円 ) | 5日目 |
2,090円 ( 2,299円 ) | 5日目 |
1,441円 ( 1,585円 ) | 5日目 |
1,760円 ( 1,936円 ) | 5日目 |
詳細情報
基本情報
【特長】
・ツマミの向きでバルブの開閉を簡明に表示
・小さなツマミ操作力（0.04～0.14N・m）
・ハンドル抜け防止機能付
・大きな有効断面精2.0～17.5mm2
・シール不良の少ないポベット弁構造
・チューブ外径Φ4からシリーズ化
・配管仕様に合わせて4タイブの選定が可能
・3ポート弁はSHUTにて2（A）側の残圧を排気（排気ポートはありません）
